Датчики серии EG

Магнитострикционные датчики уровня серии EG

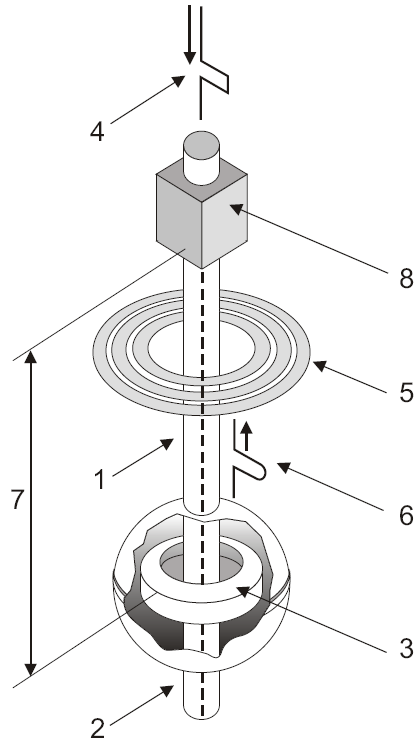

Магнитострикционный датчик серии EG состоит из волновода (1), расположенного внутри стержня (2), и внешнего постоянного магнита внутри поплавка (3). Датчик посылает сигнал (4), который создает магнитное поле (5), распространяющееся  вдоль волновода. С другой стороны, постоянный магнит внутри поплавка создает другое магнитное поле. При пересечении этих двух магнитных полей возникает т.н. торсионная волна (6), которая распространяется вдоль волновода со скоростью звука. Она улавливается электронной начинкой датчика (8), которая вычисляет расстояние (7). Расстояние затем преобразуется в выходной сигнал датчика 4-20мА.

Свойства магнитострикционных датчиков

• Высокая точность и разрешающая способность
• Малое время отклика
• Высокая стабильность и надежность метода измерения
• Высокая степень защиты - IP66

Области применения магнитострикционных датчиков

Измерение уровней жидкостей в таких отраслях промышленности, как нефтехимия (сжиженный газ, нефтепродукты), фармацевтика, водоснабжение и канализация, химия, и пр.

Основные технические характеристики датчиков серии EG

• Рабочая температура от -20 до +70 гр.С
• Рабочее давление - до 30 Бар
• Длина чувствительного элемента - по согласованию с производителем
• Напряжение питания =24В
• Выход 4-20мА, 0-10В, RS-232, RS-485, Modbus RTU,ASCII
• Точность 0,01%

Более подробную информацию о датчиках можно посмотреть по этой ссылке
