Датчики серии FF

Датчики предельного значения уровня магнитные, поплавковые, бокового монтажа, серии FF

В основу принципа действия таких датчиков заложено свойство жидкостей выталкивать погруженные в неё предметы. Изменение уровня жидкости приводит к соответствующим изменениям положения поплавка относительно герметичного контакта (геркона) или микропереключателя. Перемещение магнита, вмонтированного в поплавок, переключает контакты геркона или микроконцевика, замыкая или размыкая внешнюю электрическую цепь.

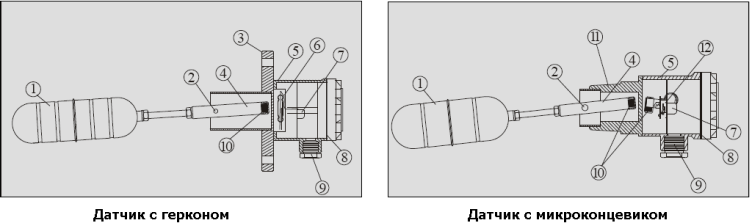

Коснтрукция датчиков

Датчики серии FF разработаны специально для монтажа на боковой стенке емкости с измеряемой жидкостью.

1. Поплавок
2. Ось
3. Фланец
4. Рычаг
5. Корпус
6. Геркон
7. Клеммник
8. Уплотнитель
9. Кабельный ввод
10. Магнит
11. Резьба
12. Микроконцевик

Основные технические характеристики датчиков серии FF

• Рабочее давление - до 30 кг/см2
• Температура измеряемой жидкости -40~+200гр.С
• Коммутационная способность контактов 5А/250В (для датчиков с микроконцевиком)
• Степень защиты корпуса датчика - IP65
• Датчики имеют морские сертификаты Germanischer Lloyd, American Bureau of
  Shipping (USA), могут иметь взрывозащищенное исполнение NEPSI PROOF No.GYJ03349 Ex d IIB T3~T6

Более подробную информацию о датчиках можно посмотреть по этой ссылке.
