Промышленные источники питания повышенной надежности

DRP

Delta Electronics

, Источники питания с креплением на DIN-рейку

Характеристики

Основные особенности и преимущества серии CliQ и CliQII

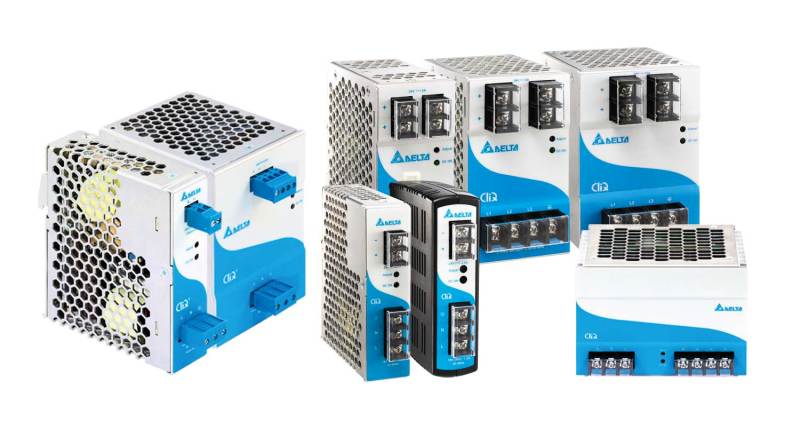

/images/pictures/DRP/DRP012V060W1AA DRP024V060W1BA

Модели DRP серии CliQ и CliQII - это источники питания с креплением на DIN-рейку от мирового лидера по производству и разработке средств энергоснабжения - Delta Electronics Group.

Компактный металлический корпус изготовлен из алюминия, не подвержен коррозии и гарантирует защиту от ударов и вибрации в соответствии со стандартом IEC 60068-2.

Устройство работает в широком температурном диапазоне от -20°C до +80°C.

DRP имеет универсальный адаптер переменного и постоянного тока с диапазоном входного напряжения от 85 В до 264 В переменного тока и от 120 В до 375 В постоянного тока. Однофазный блок питания включает в себя защиты по перенапряжению, перегрузке по току, перегреву и короткому замыканию.

Модели DRP имеют встроенный Power Boost (усилитель мощности) обеспечивающий не менее 150% перегрузки в течение 3 секунд (в некоторых номиналах до 200%). Power Boost - это постоянно доступный резерв мощности, который позволяет надежно питать нагрузки с внезапными и короткими всплесками тока и обеспечивать запуск нагрузок с высоким пусковым током, что устраняет необходимость использовать более мощные и дорогие типоразмеры блоков питания.

Еще одной важной особенностью является защитное покрытие электронных печатных плат, которое позволяет применять модели DRP в опасных зонах (ATEX Class I, Division 2), что подтверждается соответствующими сертификатами.

Следует особо отметить, что Delta Electronics Group разработала идеальную методику нанесения защитного покрытия, которое надежно проникает везде, в том числе под установленные элементы, и предотвращает паразитные утечки тока. Покрытие сохраняет работоспособность электронных цепей, в первую очередь, путем предотвращения проникновения ионизирующих загрязняющих веществ, таких как соль, к узлам, где материал «обваливается» вокруг острых краев. Подобное покрытие позволяет использовать модели DRP в высоко агрессивных средах.

Все источники питания этой модели имеют:

  • корректор коэффициента мощности
  • модуль стабилизации по высокому напряжению (для однофазных источников это 400В)
  • фильтр электромагнитной совместимости (EMI)
  • иные блоки (см. блок-схему) для стабилизации выходного напряжения и защит

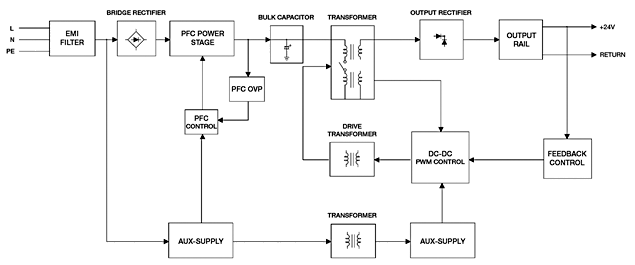

Для примера представлена блок-схема DRP024V480W1AA (24 В, 480 Вт, 1 фаза)

Пример блок-схемы DRP024V480W1AA

Подобная схема источника питания позволяет надежно защитить потребителя от помех и просадок напряжения, обеспечивая надежную работу устройства, а сеть от помех и искажений, которые могли бы генерироваться самим источником питания.

Основные характеристики:

  • Простой монтаж и подключение
  • Компактный, удобный в обращении корпус с креплением на DIN-рейку
  • Защита от перегрузки
  • Защита от перенапряжения
  • Тепловая защита
  • Срок эксплуатации не менее 10 лет
  • Возможность резервирования с внешним дополнительным диодом
  • Соответствие стандарту RoHS

Спецификации:

  • номинальное выходное напряжение 12В, 24В и 48В постоянного тока
  • номинальная мощность от 15Вт до 480Вт
  • предназначены для эксплуатации при температуре воздуха от -20 °С до +70 °С
  • минимальное время задержки 20 мс
  • Перегрузка 150% в течение 3 секунд
  • КПД >89%
  • среднее время безотказной работы от 300,000 до 1,000,000 часов (в зависимости от модели)
  • сертификат взрывобезопасности ATEX Class I Div.2 (для серии CliQ 24V в алюминиевом корпусе (DRP024VxxxWxAA))

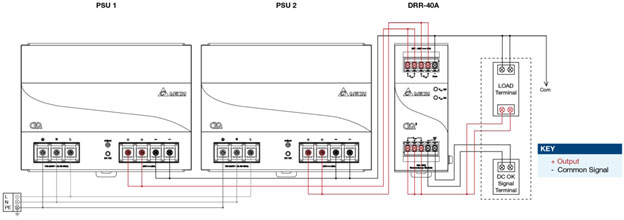

Режим резервирования и параллельная работа с модулем DRR

Режим резервирования осуществляется через модуль DRR. Реализуется путем подключения двух источников питания, как показано на схеме, и источник большей мощности возьмет на себя всю нагрузку. Другой источник будет находиться в резерве. >>>

DRR модули могут также использоваться для реализации функции параллельной работы в целях повышения выходной мощности (например 2.5А + 2.5А = 5A или 2.5А + 2.5А + 2.5А + 2.5А = 10.0 A) или распределения токов и, следовательно, усиление электропитания и надежности системы. Модуль DRR позволяет получить хорошее распределение токов между несколькими источниками питания.

Обеспечение резервного питания в случае прерывания или отказа источника питания с помощью модуля DRU

Модуль DRU предназначен для обеспечения бесперебойного питания при пропадании входного напряжения в течение 4,5 минут с помощью внешней батареи емкостью 15 A*ч. ИБП имеют широкий диапазон входного напряжения 24-28В и расширенный диапазон рабочих температур от -20°C до +60°C. Устройство включает в себя релейные контакты для управления батареей и светодиодные индикаторы для отображения состояния батареи. >>>

Возможно использование модуля DRR для резервирования и параллельной работы с модулем DRU для бесперебойного питания:

Обеспечение бесперебойного питания при кратковременном падении входного напряжения с помощью буферного модуля DRB

Для обеспечения бесперебойного питания при кратковременном пропадании входного напряжения (не менее 5 сек. при токе нагрузки 1 А и не менее 0,25 сек. при токе нагрузки 20А). >>>

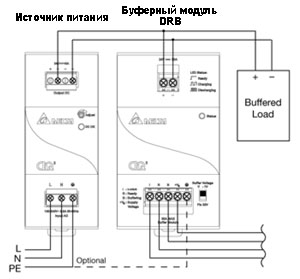

Схема с одним буферным модулем DRB

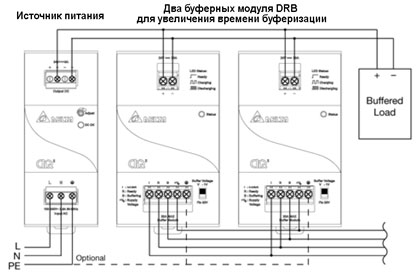

Схема с несколькими параллельными модулями DRB

Схема с буферированием части нагрузки

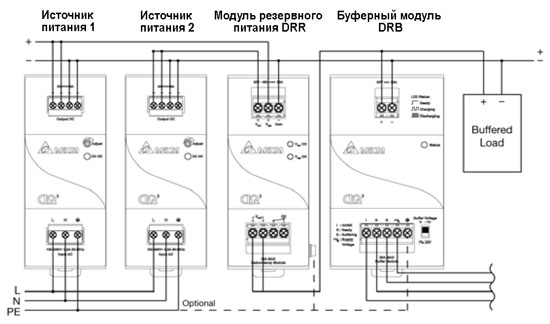

Схема с буферированием всей нагрузки и резервным питанием

Примение источников питания Delta Electronics серии DRP

Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:

  • Сборка двигателей
  • Сборка различных устройств
  • Строительное оборудование
  • Упаковочное оборудование
  • Станки работы по дереву (например, гравирование или резьба)
  • Производство тканей
  • Автомобильная промышленность
  • Тестовые измерения
  • Проектирование с учётом экологических требований
  • Сторительная техника
  • Автоматизация процессов

Примение источников питания Delta Electronics серии DRP

Примеры применения:

Документ Язык Дата Файл
Экструдер для изготовления искусственного камнярусский01.03.2016
pdf 1,06 Мб
Автоматизация установок водоподготовки для ЖКХ и пищевой промышленности, гг. Кумертау и Ярославльрусский04.02.2016
pdf 2,71 Мб
Шкафы управления смесительными комплексамирусский15.12.2015
pdf 3,63 Мб
Металлообрабатывающие станки по индивидуальным проектамрусский15.12.2015
pdf 3,83 Мб
Система управления установкой производства творогарусский27.10.2015
pdf 3,49 Мб
Системы управления станков токарной группырусский10.09.2014
pdf 726 Кб
Модернизация системы управления оборудования окрасочного комплексарусский10.09.2014
pdf 1,03 Мб
Системы управления шлифовальными станками фирмы E-Tech (Тайвань)русский04.09.2014
pdf 1,58 Мб
Система управления широкоуниверсальным консольно-фрезерным станком 6Т82Шрусский04.09.2014
pdf 520 Кб
Система управления медицинским тренажеромрусский17.07.2014
pdf 758 Кб
Система управления универсальным резьбошлифовальным станком 5К822русский09.06.2014
pdf 682 Кб
Система управления агрегатом ротационного формирования изделий из полиэтиленарусский30.04.2014
pdf 739 Кб
Окрасочный робот-манипулятор ATB Zрусский30.04.2014
pdf 603 Кб
АСУ ТП цеха производства комбикормоврусский27.11.2013
pdf 707 Кб
Приводы Delta Electronics в сварочном станке URBAN AKS 6600русский24.10.2013
pdf 722 Кб

Документация и каталоги

Документ Язык Дата Файл
Каталог "Источники питания Delta Electronics"английский02.10.2017
pdf 5,13 Мбайт
Каталог "Источники питания Delta Electronics" 2017русский12.09.2017
pdf 7,94 Мбайт
Сравнительные испытания источников питания Delta Electronicsрусский13.10.2016
pdf 0,84 Мбайт
DRU-24V40ABN (Инструкция, лист технических данных, чертежи)английский13.05.2015
zip 4,68 Мбайт
DRR-20A (Инструкция, лист технических данных, чертежи)английский13.05.2015
zip 4,07 Мбайт
DRB-24V040ABN (Инструкция, лист технических данных, чертежи)английский13.05.2015
zip 5,16 Мбайт
DRB-24V020ABA (Инструкция, лист технических данных, чертежи)английский13.05.2015
zip 5,05 Мбайт
Чертежи CAD (2D&3D) источников питания DRP (CliQ)английский15.10.2013
zip 49,85 Мбайт
DRP024V480W3AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2,5 Мбайт
DRP024V480W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2,37 Мбайт
DRP024V240W3AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,76 Мбайт
DRP024V240W1BA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 0,86 Мбайт
DRP024V240W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,76 Мбайт
DRP024V120W3AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2,03 Мбайт
DRP024V120W1BA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,67 Мбайт
DRP024V120W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2 Мбайт
DRP024V060W3AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,99 Мбайт
DRP024V060W1BA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,89 Мбайт
DRP024V060W1AZ (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2,18 Мбайт
DRP024V060W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 2,02 Мбайт
DRP012V100W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,6 Мбайт
DRP012V060W1AA (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,53 Мбайт
DRP012V030W1AZ (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,67 Мбайт
DRP012V015W1AZ (Инструкция, лист технических данных, чертеж)английский12.09.2012
zip 1,58 Мбайт
Чертежи источников питания серии DRP (pdf)английский29.02.2012
zip 5,15 Мбайт
Чертежи источников питания серии DRP (dwg)английский29.02.2012
zip 8,25 Мбайт

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
DRP012V015W1AZ   Блок питания 1х220В, 12В, 15Вт (1,25А) пластиковый корпус 544 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP012V030W1AZ   Блок питания 1х220В, 12В, 30Вт (2,5А) пластиковый корпус 609 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP012V060W1AA   Блок питания 1х220В, 12В , 60Вт (5А) металлический корпус 880 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP012V100W1AA   Блок питания 1х220В, 12В, 100Вт (8,4А) металлический корпус 1 419 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V060W1AA   Блок питания 1х220В, 60Вт (2,5А) металлический корпус 921 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V060W1AZ   Блок питания 1х220В, 60Вт (2,5А) пластиковый корпус 755 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V060W1BA   Блок питания 60W / 24V (2,5А) 1 078 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V060W3AA   Блок питания 3х380В, 60Вт (2,5А) металлический корпус 1 453 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V120W1AA   Блок питания 1х220В, 120Вт (5А) металлический корпус 1 368 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V120W1BA   Блок питания 120W / 24V (5А) 1 685 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V120W3AA   Блок питания 3х380В, 120Вт (5А) металлический корпус 1 722 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V240W1AA   Блок питания 1х220В, 240Вт (10А) металлический корпус 2 126 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V240W1BA   Блок питания 240W / 24V (10А) 2 528 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V240W3AA   Блок питания 3х380В, 240Вт (10А) металлический корпус 2 555 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V480W1AA   Блок питания 1х220В, 480Вт (20А) металлический корпус 3 716 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V480W3AA   Блок питания 3х380В, 480Вт (20А) металлический корпус 3 713 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRB-24V020ABN Буферный модуль для компенсации провалов напряжения, 24ВDC, 20А, крепление на DIN-рейку, металлический корпус 3 515 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP-24V100W1NN   Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 3,8 А, 100Вт, в металлическом корпусе 1 728 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V048V1AZ   Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 2,0А, 48Вт, в пластиковом корпусе Требует уточнения
Перезвоните сейчас!
Запросите сроки
DRP024V060W1BN   Блок питания 1х220В, Uвых = 24В, 60Вт, I нагр ном = 2,5А, в металлическом корпусе 1 075 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V060W1NZ   Блок питания 1х220В, Uвых = 24В, I нагрузки макс = 2,5 А, 60Вт, в пластиковом корпусе 839 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V060W3BN   Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 2,5 А, 60Вт, в металлическом корпусе 1 744 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V120W1BN   Блок питания 1х220В, Uвых = 24В, 120Вт, I нагр ном = 5,0А, в металлическом корпусе 1 630 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V120W3BN   Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 5 А, 120Вт, в металлическом корпусе 2 061 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V240W1BN   Блок питания 1х220В, Uвых = 24В, 240Вт, I нагр ном = 10А, в металлическом корпусе 2 557 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V240W3BN   Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 10 А, 240Вт, в металлическом корпусе 2 789 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V480W1BN   Блок питания 1х220В, Uвых = 24В, 480Вт, I нагр ном = 20А, в металлическом корпусе 3 637 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP024V480W3BN   Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 20 А, 480Вт, в металлическом корпусе 3 794 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V960W3BN   Блок питания 3х380В, Uвых = 24В, I нагрузки макс = 40 А, 960Вт, в металлическом корпусе 7 540 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRP048V060W1BN   Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 1,25 А, 60Вт, в металлическом корпусе 1 194 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP048V120W1BN   Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 2,5 А, 120Вт, в металлическом корпусе 1 812 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP048V240W1BN   Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 5 А, 240Вт, в металлическом корпусе 2 557 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP048V480W1BN   Блок питания 1х220В, Uвых = 48В, I нагрузки макс = 10 А, 480Вт, в металлическом корпусе 3 938 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRR-20N Модуль резервного питания, 20 А, крепление на DIN-рейку, металлический корпус 858 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ
DRR-40N Модуль резервного питания, 40 А, крепление на DIN-рейку, металлический корпус 1 062 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRU-24V40ABN Модуль бесперебойного питания (без батарей), 40.0A, крепление на DIN-рейку, металлический корпус 1 427 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V048W1AZ Блок питания 1х220В, 48Вт (2,0А) пластиковый корпус 663 грн
3-6 недель действительно на: 18.06.2018 08:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DRP024V960W3BN Блок питания 3х380В, 960Вт (40А) металлический корпус 7 540 грн
Есть в наличии! действительно на: 18.06.2018 08:30
Перезвоните сейчас!
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.


Смотрите также

Применение продуктов Delta Electronics в оборудовании для производства пластиковых пакетов

Почему Delta?

ПЛК Delta Electronics + GSM = современное решение телесистем сбора данных и управления по цене смартфона !

Применение панели оператора Delta TP в устройствах автоподачи заготовок для станков с ЧПУ

Новая панель оператора от Delta Electronics - еще больше возможностей и еще дешевле !

Новости
Линейка панельных блоков питания Delta Electronics расширена, новинки уже на нашем складе

  27, Ноябрь 2013

Правильное питание Вашей АСУ ТП

  08, Февраль 2012

Устали от ценовых войн? Станьте партнером по продукции Delta Electronics!

  13, Октябрь 2010


Подписка на
рассылку новостей
   Архив новостей
Опрос
Семинар-презентация по АСУ ТП и приводу
У меня нет времени ходить на семинары
Пойду, если совмещен с выставкой
Пойду, если совмещен с обучением
Webinar-а вполне достаточно
Публикации
Промышленные компьютеры имеют нормированные показатели наработки на отказ (MTBF), достигающие сотен тысяч часов непрерывной работы
  читать
Обеспечивая гарантированное время процессорной обработки для каждой программной подсистемы, адаптивная декомпозиция заметно сокращает трудозатраты на интеграцию всей системы.
  читать
Благодаря разработкам компании Adobe Systems, более 300 миллионов мобильных устройств имеют графический пользовательский интерфейс (ГПИ/GUI), созданный на основе технологии Adobe Flash.
  читать
После загрузки системы во многих встраиваемых приложениях должны быть выполнены определенные действия в течение жестко ограниченного временного отрезка.
  читать
Описание различных вариантов создания насосной станции с каскадным управлением, анализ их достоинств и недостатков, выбор рационального варианта, описание необходимого оборудования
  читать
Разработчики встраиваемых систем проявляют всё больший интерес к операционной системе Linux. Тем не менее, стандартное ядро Linux не обеспечивает предсказуемое время отклика ...
  читать
  Архив публикаций
2013 © АО "Системы реального времени - Украина"
Использование материала только со ссылкой на сайт
Дизайн и
разработка
