Преобразователи частоты

VFD-VL

Delta Electronics

, Лифтовой преобразователь частоты, подходящий для встраивания в существующие системы управления

Характеристики



Uпит, В Диапазон мощностей, кВт
3Ф/220В 5.5 - 37
3Ф/380В 5.5 - 75

Функции и особенности:

  • Высокоэффективный алгоритм векторного управления – управление ориентацией поля (FOC – field oriented control).
  • Поддержка работы как с асинхронными двигателями, так и с синхронными двигателями на постоянных магнитах, проведениеавтоматического тестирование двигателя при старте.
  • Возможность питания от резервного источника питания 48/96 VDC.
  • Встроенное управление процессом пуска и останова лифтовых задач.
  • Встроенная настройка работы выходного тормозного реле дляуправления внешним электромагнитным тормозом.
  • Полный комплекс защитных функций: высокоточное измерение тока, многоуровневая защита от перегрузки (oL, oL1, oL2), защита от перенапряжения и сверхтока, от короткого замыкания, функция поиска скорости, подключение термистора двигателя и другое.
  • Поддержка управления от внешнего цифрового пульта управления.
  • Автоматическая настройка
    • Автоматическая настройка статических и динамических параметровдвигателя.
    • Автонастройка на двигатель и автоопределение угла смещения энкодера
    • Автокоррекция стартового момента и компенсация изменяющейся нагрузки
    • При работе с двигателями на постоянных магнитах: автоопределение положения ротора перед запуском
  • Возможность работы с энкодерами, имеющими выход «Line Drive», а также «Sin, Cos».
  • Все преобразователи данной серии имеют встроенный тормозной ключ (для внешних тормозных резисторов, на моделях до 22 кВт).

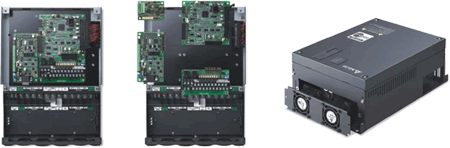

  • Модульная конструкция

    • Плата управления и опциональные карты расширения монтируются горизонтально, что упрощает сборку
    • Терминалы расположены в легкодоступном для подклюдчения месте
    • Легко снять или заменить конденсаторы и вентиляторы



  • Запрограммированная процедура включения/выключения лифта
  • Встроенный порт RS485 с поддержкой стандартного протокола Modbus.
  • Программное обеспечение для компьютера, обеспечивающеемониторинг, управление, загрузку и сохранение параметров.

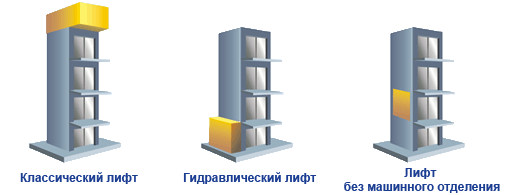

Преимущества лифта без машинного отделения с двигателем на постоянных магнитах:

  • Экономия пространства, а также времени на монтаж при использовании компактного безредукторного электродвигателя на постоянных магнитах
  • Высокие технические показатели: КПД двигателя на постоянных магнитах доходит до 95%
  • Энергоэффективность: вдвое более низкий расход энергии по сравнению с традиционным лифтом, и втрое – по сравнению с гидравлическим лифтом
  • Низкие затраты на техобслуживание и экологичность: нет необходимости менять масло в редукторе
  • Плавный ход лифта благодаря современным технологиям управления

Технические характеристики



Х а р а к т е р и с т и к и у п р а в л е н и я Метод управления U/f=const\\; векторный с обратной связью, (в т.ч. для двигателей на постоянных магнитах)\\; векторный без обратной связи, управление моментом
Стартовый крутящий момент До 150% от номинального от 0 Гц (в режимах с обратной связью)
Диапазон регулирования скорости 1:100 (до 1:1000 при наличии обратной связи по энкодеру)
Точность управления скоростью ±0,5% (до ±0,2% при наличии обратной связи по энкодеру)
Полоса пропускания контура управления скоростью 5 Гц (до 40 Гц в векторном режиме)
Максимальная выходная частота 0...120 Гц
Точность поддержания частоты Цифровое задание - ±0,005%, аналоговое задание - ±0,5%
Точность задания частоты Цифровое задание: 0,01 Гц\\; Аналоговое задание: 1/4096 (АЦП 12 разрядов)
Ограничение по выходному току До 200% от выходного тока
Точность поддержания момента ±5%
Время ускорения/замедления 0,00...600,00 с
Характеристика U/f По 4 точкам
Аналоговый вход -10...+10 В, 4...20 мА
Ток торможения До 20% от номинального тока
Ф у н к ц и и з а щ и т ы Защита двигателя Электронное термореле
Защита от превышения тока 220...300% от номинального тока
Защита от утечки на землю Устанавливается до 50% от номинального тока
Перегрузочная способность До 150% в течение 60 с, до 200% в течение 3 с.
Защита от перенапряжения Срабатывает при напряжении шины постоянного тока свыше 400/800 В
Защита от бросков сети питания Металл-оксидный варистор
Защита от перегрева Встроенный датчик температуры
О к р у ж а ю щ а я с р е д а Уровень защиты IP20 / NEMA1
Рабочая температура -10...+45°C
Температура хранения -20...+60°C
Влажность <\\;90% (без образования конденсата)
Вибростойкость 1,0g - до 20 Гц, 0,6g - при 20...50 Гц
Охлаждение Вентиляторы
Прочие ограничения Не использовать на высотах более 1000 м над уровнем моря. Недопустимо попадание коррозионных газов и жидкостей. Не применять в запыленных помещениях.

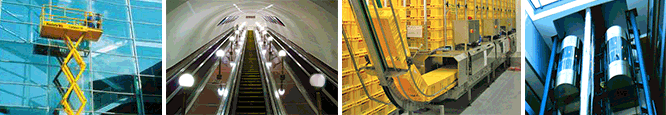

Основные области применения:

  • Пассажирские и грузовые лифты, краны, лебедки и др. грузоподъемные механизмы

  • Паллетоукладчики
  • Транспортерные и конвейерные ленты
  • Эскалаторы и т.д.

Примеры применения:







Документация и каталоги



VFDSoft V1.48 (ПО для настройки и мониторинга преобразователей VFD) (английский zip 35,36 Мбайт 02.12.2014)
Быстрое руководство по настройке VL для PM двигателей (русский pdf 4,07 Мбайт 27.11.2014)
Руководство по эксплуатации VFD-VL (русский pdf 28,79 Мбайт 19.08.2014)
Пример программы для связи панели TP с VFD (.tpe) (русский rar 0 Мбайт 15.01.2014)
Чертежи CAD (2D&3D) преобразователей частоты VFD-VL (английский zip 11,07 Мбайт 15.10.2013)
Обзорная листовка "Преобразователи частоты серии VFD" (русский pdf 0,55 Мбайт 28.06.2013)
Каталог "Лифтовые решения от Delta Electronics" (русский pdf 3,69 Мбайт 27.05.2013)
Обзор лифтовых приводов Delta (русский pdf 4,4 Мбайт 12.04.2013)
Руководство по эксплуатации VFD-VL (английский pdf 4,71 Мбайт 06.12.2011)
Техническое описание дросселей ED3S (русский pdf 0,19 Мбайт 12.10.2010)
Техническое описание дросселей ED3N (русский pdf 0,23 Мбайт 12.10.2010)

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
VFD075VL43A Лифтовой преобразователь частоты, 3х400 В, 7,5 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 24 522 грн
Есть в наличии! действительно на: 01.06.2016 10:17
Перезвоните сейчас!
КУПИТЬ
VFD055VL43A Лифтовой преобразователь частоты, 3х400 В, 5,5 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 20 040 грн
3-6 недель действительно на: 01.06.2016 10:17
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD110VL43A Лифтовой преобразователь частоты, 3х400 В, 11 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 30 402 грн
Есть в наличии! действительно на: 01.06.2016 10:09
Перезвоните сейчас!
КУПИТЬ
VFD150VL43A Лифтовой преобразователь частоты, 3х400 В, 15 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 41 508 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD185VL43A Лифтовой преобразователь частоты, 3х400 В, 18,5 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 53 304 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD220VL43A Лифтовой преобразователь частоты, 3х400 В, 22 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 61 507 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD300VL43A Лифтовой преобразователь частоты, 3х400 В, 30 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 79 782 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD370VL43A Лифтовой преобразователь частоты, 3х400 В, 37 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 94 337 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD450VL43A Лифтовой преобразователь частоты, 3х400 В, 45 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 111 408 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD550VL43A Лифтовой преобразователь частоты, 3х400 В, 55 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 128 478 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD750VL43A Лифтовой преобразователь частоты, 3х400 В, 75 кВт, поддержка синхронных и асинхронных двигателей, встроенный тормозной ключ 158 127 грн
3-6 недель действительно на: 01.06.2016 10:09
Перезвоните сейчас!
Запросите сроки
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
