Преобразователи частоты

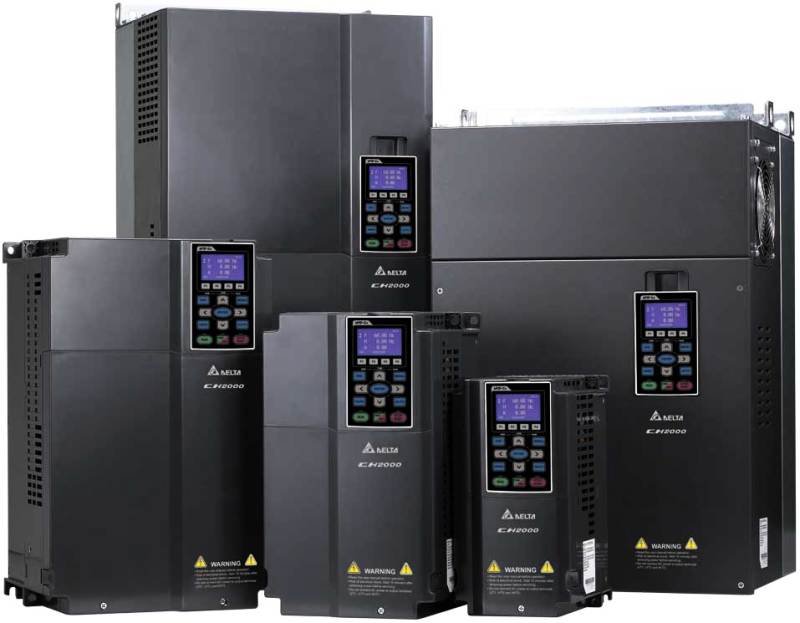

CH2000

Delta Electronics

, Преобразователи частоты для подъемно-транспортного оборудования и тяжелых нагрузок

Характеристики

Применяя новейшие технологии, Delta разработала преобразователь частоты нового поколения для крановых применений. Высокая производительность и прочная конструкция CH2000 в совокупности с большим пусковым моментом и высокой устойчивостью к значительным перегрузкам позволяют существенно повысить эффективность процессов, где используются тяжелые и ударные нагрузки.

Основные характеристики:

  • Частотный преобразователь для управления асинхронным или синхронным двигателем Преобразователи частоты серии CH2000 способны управлять как асинхронными двигателями, так и двигателями с постоянными магнитами (PM); в обоих случаях обеспечиваются высокие динамические характеристики и точность позиционирования, управление скоростью и моментом.
  • Методы управления: 1: V/F, 2: SVC, 3: VF+PG, 4: FOC+PG, 5: TQC+PG
  • Основные функции управления: Управление моментом, управление спуском, переключение управления скоростью/моментом, управление перемещением вперед, Zero-servo управление, преодоление кратковременных провалов питания, определение скорости, обнаружение превышения момента, ограничение момента, до 17 фиксированных скоростей, переключение темпов разгона/замедления, S-образная характеристика разгона/замедления, 3-проводная схема управления, автонастройка на двигатель (статическая и динамическая), задержка, включение/отключение вентилятора, компенсация скольжения, компенсация момента, толчковый режим, задание верхнего/нижнего предела частоты, торможение постоянным током при запуске/останове, торможение повышенным скольжением, ПИД-регулирование (с функцией спящего режима), управление энергосбережением, управление по шине MODBUS, автоматический перезапуск после сбоя, копирование параметров.
  • Высокая устойчивость к перегрузкам Эта характеристика позволяет применять CH2000 для работы в тяжелых условиях. Допускаются перегрузки до 150% в течение 60 секунд и до 200% в течение 3 секунд.

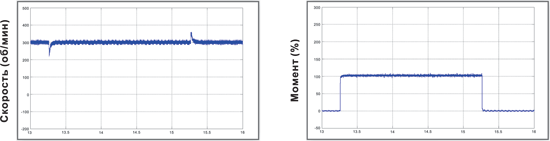

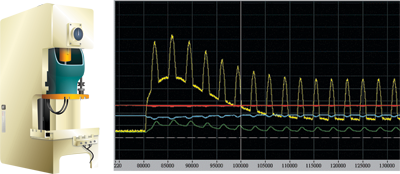

    • Быстрая реакция на ударную нагрузку

      Повышенная выносливость и поддержка напряжения на шине постоянного тока при возникновении пиков нагрузки.

    • Высокий пусковой момент Для более точного управления ПЧ CH2000 способен в режиме FOC+PG создавать высокий пусковой момент 200% при низкой скорости.

      Пример для модели мощностью 3.7кВт

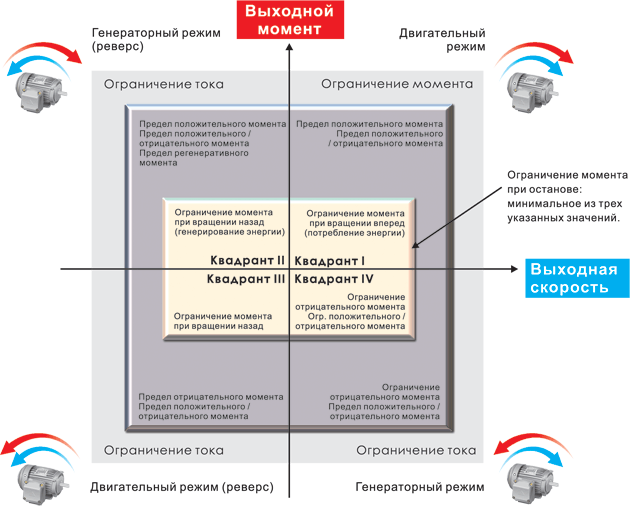

  • Гибкая настройка предельных значений тока и момента В режиме FOC установка пределов момента помогает защитить оборудование от ударных нагрузок. Задание пределов тока и момента позволяет сделать процесс управления более гибким.

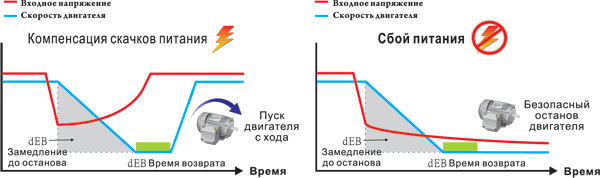

  • Функция использования энергии торможения: Deceleration Energy Backup (dEB) Данная функция позволяет корректно остановить двигатель при внезапном отключении питания и помогает предотвратить механические повреждения. При восстановлении питания двигатель возвращается к работе на заданной скорости.

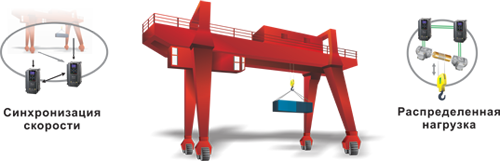

  • Расширенная крановая функция

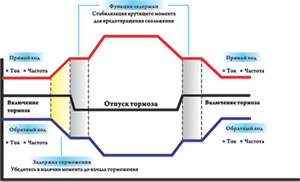

    • Управление механическим торможением Управление механическим торможением по 8 критериям обеспечивает надежность и безопасность работы сложных применений.
    • Задержка торможения и функция удержания позволяют повысить плавность работы
  • Высокоскоростная работа в сети
    • Широкий выбор опциональных плат последовательной связи обеспечат гибкость работы в различных системах
    • Встроенный интерфейс MODBUS

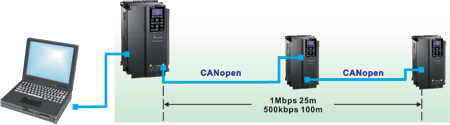

    • Возможность контроля до 8 ведомых устройств по CANopen

    • Поддержка связи со всей продукцией Delta для промышленной автоматизации (имеет встроенные файлы EDS всех устройств)
    • Распознавание всех входов/выходов в сети CANopen
    • Функция планирования для управления движением
  • Интеллектуальная функция ПЛК

    • Встроенный контроллер с объемом программ до 10000 шагов. Распределенное управление и независимая работа легко реализуются с помощью различных сетевых подключений.
    • Протокол CANopen (Ведущий) и функции ПЛК обеспечивают синхронизацию процесса управления и быстрый обмен данными.
  • Модульная конструкция с большим количеством опциональных плат и модулей расширения
    • Платы энкодера (PG)
    • Платы расширения входов/выходов
    • Коммуникационные платы
    • Съемные клеммные колодки

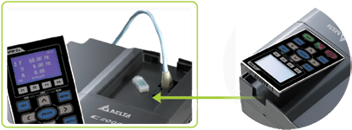

    • Съемный пульт управления и опциональный пульт с LED-дисплеем. Поддержка стандартного кабеля RJ45 для дистанционного управления
    • Быстросъемный вентилятор и RFI переключатель

      Быстросъемный вентилятор     RFI переключатель

  • Адаптация к промышленным условиям эксплуатации, большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия Адаптация к промышленным условиям эксплуатации
    • Рабочая температура от -10 до +50° С
    • Специальное защитное покрытие печатных плат гарантирует долговечную работу в жестких климатических условиях
    • Встроенный дроссель постоянного тока
    • Встроенный ЭМС-фильтр
    • Защита двигателя: электронное защитное термореле
    • Защита от перегрузки по току: Срабатывание электронного предохранителя при превышении током значения, равного 300% от номинального тока (в тяжелом режиме: 220%)
    • Защита от перенапряжения: ПЧ остановится при напряжении на шине постоянного тока выше 410В (для моделей 230В) и 820В (для моделей 460В)
    • Встроенный термодатчик для защиты от перегрева.
    • Ограничение тока при разгоне, торможении и постоянной работе двигателя
    • Защита от тока утечки на землю
    • Радиатор и электронные компоненты полностью изолированы друг от друга. Такая конструкция позволяет отводить тепло, выделяемое силовыми модулями, независимо от охлаждения других компонентов привода.
    • Два возможных способа отведения тепла позволяют выбрать оптимальный способ охлаждения: (1) Фланцевый монтаж, при котором тепло от привода может быть рассеяно вне шкафа. (2) Традиционный монтаж, при котором алюминиевый радиатор охлаждается управляемым вентилятором.
    • Встроенный тормозной модуль (в моделях до 30кВт включительно)
    • Встроенный дроссель постоянного тока (в моделях от 37кВт и выше)
    • Встроенный RFI-фильтр
    • Соответствие стандартам (CE, UL, cUL)

Краткая таблица моделей:

Uпит, В Диапазон мощностей, кВт
3Ф/230В 0.75 - 18.5 22 - 75

Тормозной резистор

Встроенный Опциональный
Дроссель DC Нет Встроенный

ЭМС фильтр

Опциональный
Тип корпуса 21 (IP20, NEMA1) 00 (IP00, UL Open Type) / 21 (IP20, NEMA1)

3Ф/460В 0.75 - 30 37 - 280

Тормозной резистор

Встроенный Опциональный
Дроссель DC Нет Встроенный

ЭМС фильтр

Встроенный (для моделей с маркировкой СН4ЕА) Опциональный
Тип корпуса 21 (IP20, NEMA1) 00 (IP00, UL Open Type) / 21 (IP20, NEMA1)

Сравнение основных характеристик C2000 и CH2000:

  C2000 CH2000
Ток   Для тех же мощностей, что и C2000 выходной ток в ND (но с возможностью перегрузки по SHD)
Режим работы ND/HD SHD
Устойчивость к перегрузкам HD: 150% 60 сек SHD: 150% 60 сек; 200% 3 сек
Начальный момент 0.5 Гц: 150% 0 Гц: 150% (FOC+PG) 0.5 Гц: 200% 0 Гц: 200% (FOC+PG)
Уровень срабатывания электронного предохранителя (по току) 180% 220%
Перегрузка по току 250% 300%
Аксессуары Поддерживаются все платы расширения C2000

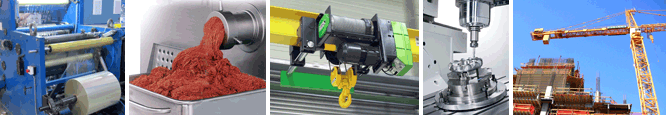

Основные области применения:

  • Краны и тали

  • Полиграфическое и текстильное оборудование

  • Обрабатывающие центры
  • Штамповочное оборудование
  • Промышленные мясорубки
  • Фрезерные станки
  • Применение с ЧПУ (по оси C) Благодаря высокой перегрузочной способности и возможности управлять позиционированием и частотой вращения двигателя ПЧ серии CH2000 могут успешно применяться в станочном приводе оси C, например, в операциях высокоскоростного нарезания резьбы.

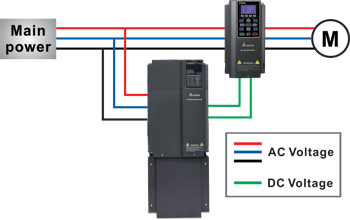

  • Применение в связке с регенераторами Delta серии REG2000 дает пользователю возможность работы в четырех квадрантах, что позволяет экономить энергию за счет рекуперации

  • Применение в связке с модулями рекуперации Delta серии AFE2000 дает возможность уменьшить пульсации момента и снижает гармонические искажения, тем самым, повышая производительность и помогая экономить энергию

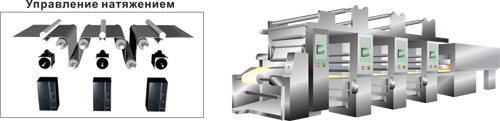

Примеры применения:

Документация и каталоги

Документ Язык Дата Файл
WPLSoft 2.48 (ПО для прогр. встроенного ПЛК, поддерживает Windows® XP/Vista/7/8 (32-bit/64-bit))английский13.08.2019
zip 80,09 Мбайт
Каталог обзорный "Преобразователи частоты Delta Electronics"русский28.05.2019
pdf 15,77 Мбайт
Руководство по эксплуатации CH2000 (полная версия)русский06.02.2019
pdf 35,63 Мбайт
VFDSoft V1.58 (ПО для настройки и мониторинга преобразователей VFD) Windows® XP SP3 (32bit), 7 (32bit/64bit)английский13.09.2018
zip 34,52 Мбайт
Руководство пользователя к программе VFDSoftанглийский22.03.2017
pdf 6,09 Мбайт
Руководство по применению C2000 / CP2000 / CH2000английский16.06.2016
pdf 12,29 Мбайт
Руководство по эксплуатации VFD-CH2000английский16.06.2016
pdf 59,24 Мбайт
Продукция Delta Electronics для подъемного оборудованиярусский13.08.2015
pdf 2,52 Мбайт
Анонс выхода новых РЧ-фильтров для преобразователей серии "С"английский30.04.2015
pdf 1,2 Мбайт
Описание функции STO в ПЧ Delta Electronicsрусский28.04.2015
pdf 2,39 Мбайт
Каталог по преобразователям частоты VFD-CHанглийский10.04.2014
pdf 14,68 Мбайт

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
VFD007CH43A-21 Преобразователь частоты (0,75kW 380V) 14 921 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD007CH4EA-21 Преобразователь частоты (0,75kW 380V), с РЧ-фильтром 15 753 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD015CH43A-21 Преобразователь частоты (1,5kW 380V) 16 331 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD015CH4EA-21 Преобразователь частоты (1,5kW 380V), с РЧ-фильтром 17 172 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD022CH43A-21 Преобразователь частоты (2,2kW 380V) 19 169 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD022CH4EA-21 Преобразователь частоты (2,2kW 380V), с РЧ-фильтром 18 805 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD037CH43A-21 Преобразователь частоты (3,7 kW 380V) 20 176 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD037CH4EA-21 Преобразователь частоты (3,7kW 380V), с РЧ-фильтром 22 897 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD055CH43A-21 Преобразователь частоты (5,5kW 380V) 25 252 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD055CH4EA-21 Преобразователь частоты (5,5kW 380V), с РЧ-фильтром 25 066 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD075CH43A-21 Преобразователь частоты (7,5kW 380V) 32 898 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD075CH4EA-21 Преобразователь частоты (7,5kW 380V), с РЧ-фильтром 28 844 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD110CH43A-21 Преобразователь частоты (11kW 380V) 38 496 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD110CH4EA-21 Преобразователь частоты (11kW 380V), с РЧ-фильтром 34 636 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD150CH43A-21 Преобразователь частоты (15kW 380V) 46 517 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD150CH4EA-21 Преобразователь частоты (15kW 380V), с РЧ-фильтром 41 489 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD185CH43A-21 Преобразователь частоты (18,5kW 380V) 52 778 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD185CH4EA-21 Преобразователь частоты (18,5kW 380V), с РЧ-фильтром 50 925 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD220CH43A-21 Преобразователь частоты (22kW 380V) 59 440 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD220CH4EA-21 Преобразователь частоты (22kW 380V), с РЧ-фильтром 61 099 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD300CH43A-21 Преобразователь частоты (30kW 380V) 67 275 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD300CH4EA-21 Преобразователь частоты (30kW 380V), с РЧ-фильтром 74 213 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD370CH43A-21 Преобразователь частоты (37kW 380V) Требует уточнения
Перезвоните сейчас!
Запросите сроки
VFD450CH43A-21 Преобразователь частоты (45kW 380V) 118 089 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD550CH43A-21 Преобразователь частоты (55kW 380V) 139 088 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD750CH43A-21 Преобразователь частоты (75kW 380V) 178 516 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD900CH43A-21 Преобразователь частоты (90kW 380V) 196 089 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD1100CH43A-21 Преобразователь частоты (110kW 380V) 240 361 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD1320CH43A-21 Преобразователь частоты (132kW 380V) 258 043 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD1600CH43A-21 Преобразователь частоты (160kW 380V) 330 616 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD1850CH43A-21   Преобразователь частоты (185kW 380V) 422 426 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD2200CH43A-21   Преобразователь частоты (220kW 380V) 545 240 грн
3-6 недель действительно на: 05.08.2020 13:45
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
VFD2800CH43A-21   Преобразователь частоты (280kW 380V) Требует уточнения
Перезвоните сейчас!
Запросите сроки

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.


Смотрите также

ПЛК Delta Electronics + GSM = современное решение телесистем сбора данных и управления по цене смартфона !

Новая панель оператора от Delta Electronics - еще больше возможностей и еще дешевле !

Применение панели оператора Delta TP в устройствах автоподачи заготовок для станков с ЧПУ

Почему Delta?

Применение продуктов Delta Electronics в оборудовании для производства пластиковых пакетов

Новости
Встречайте новый преобразователь частоты CFP2000 от Delta Electronics, которому не нужен шкаф

  12, Июнь 2017

Много интересного и нужного в новом приводе для машиностроения Delta Electronics

  15, Апрель 2017

Методы увеличения надежности преобразователей частоты среднего напряжения Delta Electronics

  04, Август 2016


Подписка на
рассылку новостей
   Архив новостей
Опрос
Семинар-презентация по АСУ ТП и приводу
У меня нет времени ходить на семинары
Пойду, если совмещен с выставкой
Пойду, если совмещен с обучением
Webinar-а вполне достаточно
Публикации
Промышленные компьютеры имеют нормированные показатели наработки на отказ (MTBF), достигающие сотен тысяч часов непрерывной работы
  читать
Обеспечивая гарантированное время процессорной обработки для каждой программной подсистемы, адаптивная декомпозиция заметно сокращает трудозатраты на интеграцию всей системы.
  читать
Благодаря разработкам компании Adobe Systems, более 300 миллионов мобильных устройств имеют графический пользовательский интерфейс (ГПИ/GUI), созданный на основе технологии Adobe Flash.
  читать
После загрузки системы во многих встраиваемых приложениях должны быть выполнены определенные действия в течение жестко ограниченного временного отрезка.
  читать
Описание различных вариантов создания насосной станции с каскадным управлением, анализ их достоинств и недостатков, выбор рационального варианта, описание необходимого оборудования
  читать
Разработчики встраиваемых систем проявляют всё больший интерес к операционной системе Linux. Тем не менее, стандартное ядро Linux не обеспечивает предсказуемое время отклика ...
  читать
  Архив публикаций
2013 © АО "Системы реального времени - Украина"
Использование материала только со ссылкой на сайт
Дизайн и
разработка
