Модули рекуперации

REG2000

Delta Electronics

, Рекуператор энергии (утилизирует энергию торможения привода)

Характеристики

Рекуператоры Delta серии REG2000 предназначены для преобразования излишней энергии, накопленной в преобразователях частоты, при торможении асинхронных двигателей с высокоинерционной нагрузкой. Рекуператор REG2000 заменяет собой и является альтернативой традиционному комплекту: тормозной модуль + тормозной резистор. При этом REG2000 более доступен по цене, чем модуль рекуперации с активным фильтром серии AFE. Если вам требуется только утилизировать энергию торможения привода, то рекуператор REG2000 является идеальным решением.

Uпит, В Диапазон мощностей, кВт
3Ф/230В 7.5 - 37
3Ф/460В 7.5 - 55

Основные характеристики:

Метод модуляции SVPWM
Тормозной момент  80% ном. тока непрерывно; 100% ном. тока 1 мин, 25 % времени цикла
Перегрузочная способность 150 % ном. тока 10 сек.
Количество входов 5 шт., 24 В пост. тока, 6 мА
Количество выходов 2 шт. 48 В пост. тока, 50 мА; 1 выход релейный
Метод охлаждения Вентилятор
Класс защиты IP20/NEMA 1
Условия окружающей среды: работа, хранение, транспортировка Не допускается использование рекуператора в тяжелых условиях эксплуатации, например, при повышенной запыленности, при прямом попадании солнечного света, при наличии коррозионных и химически агрессивных газов, при повышенной влажности, в условиях возможности попадания жидкостей на рекуператор, в условиях вибрации. Оседание твердых частиц из воздуха не должно превышать 0,01/см2 в год.
Рабочая температура -10~40°C
Температура хранения -25~+70°C
Относительная влажность 90%RH (без конденсата)
Вибрация 5,9 м/сек2 (0,6 G) 10-55 Гц
Сертификаты CE, UL, cUL, C-Tick

Ваши выгоды от использования рекуператоров Delta REG2000:

  • Значительное снижение уровня гармоник и приближение коэффициента мощности к 1, использование широтно-импульсной модуляции позволяет генерировать ток практически синусоидальной формы на стороне переменного тока
  • Компактная конструкция со встроенным дросселем
  • Простота монтажа и подключения всего 5 проводов

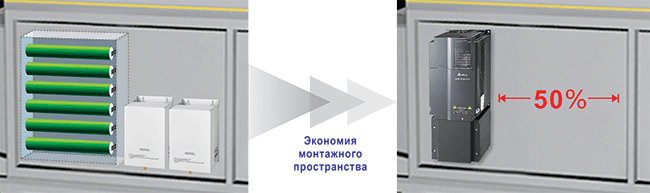

  • Решение с тормозным резистором Решение с рекуператором Delta
    ПЧ (55 кВт 400 В) + тормозной модуль + тормозной резистор ПЧ (55 кВт 400 В) + Delta REG2000
  • Замена традиционных тормозных резисторов: не требуется рассеивание большого количества тепла; возврат до 95% энергии торможения в сеть для использования другими электропотребителями (при использовании тормозных резисторов эта энергия не шла в полезную работу)

  • Увеличение тормозного момента с 125 % (в случае тормозного резистора) до 150 %, что позволяет сократить время цикла и повысить быстродействие и производительность оборудования
  • Встроенный MODBUS 485 для контроля потребления электроэнергии и мониторинга полученной экономии затрат
  • Высокая гибкость применения, совместимость с преобразователями частоты и сервоприводами сторонних фирм
  • Возможность параллельного соединения рекуператоров для наращивания мощности
  • Широкий выбор коммуникационных карт: MODBUS TCP, CANopen (DS301), PROFIBUS, DeviceNet, EtherNet/IP

Спецификации:

Класс напряжения 230В

Класс напряжения 460В

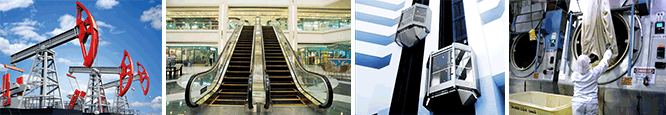

Основные применения:

  • Большая инерционная нагрузка: центрифуги, промышленные стиральные машины, намоточное оборудование, бабинорезки и т.п.
  • Частотно-регулируемые приводы, работающие в 4-х квадрантах: лифты, подъемно-транспортное оборудование, станки-качалки и т.п.
  • Быстрый останов: станкостроение, мешкоделательное оборудование, системы автоматизированных складов, транспортные системы, пресса, электротранспорт и т.п.
  • Оборудование с длительными циклами генерации энергии: печатные машины, эскалаторы и т.п.
  • Испытательное оборудование и нагрузочные стенды

Реальные примеры применения:

I. Портальный кран

Данный кран работает по 12 часов 245 дней в г. Грузоподъемность крана: 10 т Скорость подъема-опускания: 3,6 м/мин

Были проведены замеры потребления электроэнергии из сети при условиях: Вес перемещаемого груза: 3 т Цикл подъем-перемещение-опускание = 42,4 сек. Количество циклов = 5. В приводе подъема-опускания используется двигатель 5,5 кВт.

Измеренное потребление энергии: С рекуператором REG2000 модели REG075A43A-21: из сети потреблено энергии: 87,088 Вт*ч отдано в сеть: 28,89 Вт*ч

С тормозными резисторами: из сети потреблено энергии: 86,033 Вт*ч отдано в сеть: 0

Подробный расчет экономии

Поскольку при применении рекуператора из сети потреблено на 1 В*ч больше, то вычтем его из количества отданного в сеть, т.е. сэкономленного 28,89-1=27,89 Вт*ч

Таким образом, использование REG2000 дает экономии электроэнергии 27,89/87,088=32%

Или в цикле без учета 10 сек. простоя между подъемом и опусканием: 27,89Вт*ч/5 циклов/(42,5-10)сек * 60сек *60мин = 618 Вт*ч.

Приняв время работы привода подъема-опускания = времени простоя, получим экономии в год: 245дн.*12ч*0,5*0,618кВт*ч=908,27кВтч/год.

Взяв стоимость электроэнергии для промышленных предприятий с учетом всех издержек = 0,14 USD/кВтч (в 2014 году), получим экономию за год: 908,27кВтч/год*0,14USD/кВт*ч = 127,16USD/год.

Применение рекуператора избавляет от необходимости использования тормозных резисторов, стоимость которых для данного крана составила бы 159*2=318 USD. Вычтя стоимость резисторов из стоимости рекуператора, получим стоимость функции рекуперирования 1451USD (стоимость REG2000 по прайсу)-318USD=1133USD. Учитывая, рост тарифов на электроэнергию минимум на 15% в год, получим, что срок окупаемости рекуператора в данном применении составит 6 лет.

Следует учитывать, что системы рекуперации с более мощными двигателями окупаются значительно быстрее (зачастую в два и более раза).

II. Лифт

Данный лифт установлен в бизнес-центре и работает по 12 часов 245 дней в году. Длительность цикла = 100 сек. Грузоподъемность лифта: 2 т Скорость лифта: 60 м/минСреднее перемещение: 3 этажа

Были проведены замеры потребления электроэнергии из сети при условиях: Загрузка кабины лифта: пустая кабина Цикл подъем-опускание = 100 сек. с 40 сек. простоем Количество циклов = 5. В приводе лебедки используется асинхронный двигатель 22 кВт.

Измеренное потребление энергии:

С рекуператором REG2000 модели REG150A43A-21:

из сети потреблено энергии: 360,7 Вт*ч отдано в сеть: 111,1 Вт*ч

С тормозными резисторами: из сети потреблено энергии: 354,2 кВт*ч отдано в сеть: 0

Подробный расчет экономии

Поскольку при применении рекуператора из сети потреблено на 6,5 В*ч больше, то вычтем их из количества отданного в сеть, т.е. сэкономленного 111,1-6,5=104,6Вт*ч.

Таким образом, использование REG2000 дает экономии электроэнергии 104,6/360,7=29%.

Средняя экономия за цикл составила: 104,6Вт*ч/5=20,92Вт*ч

Количество циклов в год при цикле 100 сек. составит: 245дн.*12ч*60мин*60сек/100сек=105840.

Экономия электроэнергии в год составит: 20,92Вт*ч*105840/1000=2214кВт.

Взяв стоимость электроэнергии для промышленных предприятий с учетом всех издержек = 0,14 USD/кВтч (в 2014 году), получим экономию за год: 2214кВт*0,14=310USD/год.

Применение рекуператора избавляет от необходимости использования тормозных резисторов, стоимость которых для данного лифта составила бы 159*2=318 USD. Вычтя стоимость резисторов из стоимости рекуператора, получим стоимость функции рекуперирования 1528USD (стоимость REG2000 по прайсу)-318USD=1210USD. Учитывая, рост тарифов на электроэнергию минимум на 15% в год, получим, что срок окупаемости рекуператора в данном применении составит менее 3,5 лет.

Документация и каталоги

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
REG2000 Рекуператор энергии (утилизирует энергию торможения привода) Требует уточнения
Перезвоните сейчас!
Запросите сроки

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
