Не для новых проектов

DVP-EX

Delta Electronics

, Один из самых недорогих в мире ПЛК с аналоговыми сигналами. Базовый модуль с встроенными 20-ю точками вв./выв. (8DI/6DO, 4AI/2AO), релейный и транзисторный выход, расширяется до 238 входов/выходов, программируется бесплатным ПО на IL, LAD, SFC.

  • ЦПУ: 20 точек ввода/вывода (8 дискретного ввода, 6 дискретного вывода, 4 аналогового ввода/ 2 аналогового вывода)
  • Множество модулей расширения с различными комбинациями дискретных точек ввода/вывода (8, 16, 24 и 32 входов/выходов)
  • Два коммуникационных порта
  • Большое количество инструкций
  • Высокоскоростные входы/выходы
  • Низкая стоимость



Программируемые логические контроллеры серии DVP-EX

Технические характеристики.

  • 32 базовые команды (включая STL / RET) и 79 прикладных команд (127 включая 32-х битные команды).
  • Программная память (EEPROM): 4K слов (3792 инструкций).
  • Возможность расширения количества входов/выходов до 128.
  • Внутренние вспомогательные реле M0~M1279. 16-bit таймеры (T0~T127) и счетчики (C0~C127)
  • Регистры данных D0~D599 и D1000~D1143 включая 192 энергонезависимых в 4K модели.
  • Флаги P0~P63 и 4 входа внешних прерываний (I001-I301)
  • 13 позиций 32-bit быстрых счетчиков (C235~C254). 5 кГц - однофазный и 2кГц - двухфазный счетчик A/ B).
  • Один выход ШИМ-модулятора Y1.
  • Импульсные выходы Y0, Y1 (PLSY): 1 х 10 кГц или 2 х 5 кГц.
  • Встроенные 4 аналоговых входа ( 10 bit) и 2 аналоговых выхода (8 bit).

Встроенный интерфейс RS-232

  • Непосредственная связь с программатором (HPP). (Кабель DVPACAB115)
  • Непосредственная связь с ПК. (Кабель DVPACAB215)
  • Непосредственная связь с операторской панелью (HMI). (Кабель DVPACAB315)

Встроенный интерфейс RS-485

  • Связь с ПК через конвертер RS-485/RS-232.
  • Связь с операторскими панелями и другими устройствами, поддерживающими коммуникационный режим ASCII.
  • Связь с другими ПЛК ( MASTER/SLAVE)по протоколу MODBUS и с преобразователями частоты Delta серий VFD-В/М/S/L/F/A/V
  • ПЛК будет автоматически выявлять все ошибки коммуникации и регистрировать их в HEX-коде

Самодиагностика и защита

  • Контроль превышения времени выполнения инструкций, ошибок используемых команд, данных и грамматики программы.
  • Диагностика работы аппаратных средств: ЦПУ/ПЗУ/ОЗУ и периферии.
  • Возможность защиты программы, пользовательских и системных данных паролем.

Инструменты программирования (cвязь ПК с ПЛК по RS-232)

  • Пакет программирования под ОС Windows: WPLSoft
  • Пакет программирования под ОС DOS: DPLSoft

Способ выполнения программы циклический
Скорость выполнения программ несколько мкс на базовую команду; 10…100 мкс на прикладную команду
Языки программирования LAD (релейно-контактные символы), STR (мнемокод), SFС
Память программ 3792 шага (встроенный EEPROM)
Набор команд 32 базовых и 85 прикладных (136 включая 32-х битные)
 Входные реле Инициализируемые 10 позиций (S0 – S9)
Общие 118 позиций (S10 – S127)
Вспомог. реле Общие 512 + 232 позиций (M000 – M511 + M768 – M999)
Запоминаемые 256 позиций (M512 – M767)
Специальные 280 позиций (M1000 – M1279)
Таймеры 64 позиции с дискретностью 100 мс (Т0 – Т63)
63 позиции с дискретностью 10 мс (Т64 – Т126)
1 позиция с дискретностью 1 мс (Т127)
Счетчики Общие 112 позиций (С0 – С111)
Запоминаемые 16 позиций (С112 – С127)
Высокоскоростные (запоминаемые) 13 позиций: однофазные 5 кГц, 2-х фазные 2 кГц
Регистры данных Общие 408 позиций (D0 – D407)
Запоминаемые 192 позиций (D408 – D599)
Специальные 144 позиции (D1000 – D1143)
Константы Десятичные 16 бит: -32768…32767; 32 бит: -2147483648…2147483647
Шестнадцатеричные 16 бит: 0000…FFFF ; 32 бит: 00000000…FFFFFFFF
Флаги / прерывания (P / I) P: 64 позиции / I: 4 позиции (P0 – P63 / I001, I 101, I201, I 301)
Индексные регистры (E \ F) 2 позиции (D1028, D1029)
Последовательный интерфейс 2 порта: RS-232; RS-485
Функции защиты  Защита паролем, сторожевой таймер, ошибочные команды и операнды
Мониторинг, наладка Сторожевой таймер, устройства, синтаксис

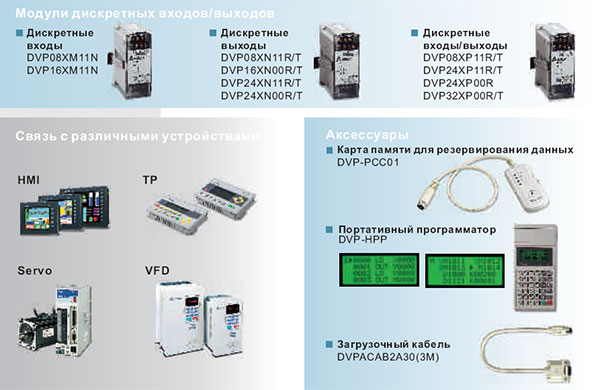

Расширение

Размеры (мм)

 Все устройства серии, кроме DVP – PS01/PD01 имеют следующие габариты :

Ширина – 25,2 мм; Высота – 96 мм; Глубина – 60 мм.

Для DVP – PS01/PD01 действительны следующие размеры:

Ширина – 36,5 мм; Высота – 93 мм; Глубина – 60 мм.

Скачать:

Руководство по эксплуатации контроллеров DVP ES/EX на русском языке (pdf, 180 KB)
Каталог программируемых логических контроллеров DVP на русском языке (pdf, 3.27 МВ)
Каталог ПЛК, модулей расширений, типовых конфигураций контроллеров DVP на русском языке (pdf, 6.05 MB)
Руководство по программированию контроллеров DVP на русском языке (pdf,6.41 МВ)
Документация на английском языке c сайта Delta Electronics
Последняя версия программного обеспечения на сайте Delta Electronics

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
DVP20EX00R2 Центральный процессорный модуль, 8 DI, 4AI (-20mA~+20mA или -10В~+10B), 6DO (реле), 2АО (0 ~ 20mA, 0 ~ 10 V), питание 100-240В 6 646 грн
3-6 недель действительно на: 19.06.2018 09:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DVP20EX11R2 Центральный процессорный модуль, 8 DI, 4AI (-20mA~+20mA или -10В~+10B), 6DO (реле), 2АО (0 ~ 20mA, 0 ~ 10 V), питание 24В 6 859 грн
3-6 недель действительно на: 19.06.2018 09:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DVP20EX00T2 Центральный процессорный модуль, 8 DI, 4AI (-20mA~+20mA или -10В~+10B), 6DO (транзистор), 2АО (0 ~ 20mA, 0 ~ 10 V), питание 100-240В 6 646 грн
3-6 недель действительно на: 19.06.2018 09:15
Перезвоните сейчас!
Запросите сроки
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
