Распайка разъемов и кабелей RS-232C

Распайка разъемов и кабелей RS-232C

Контакты RS-232C

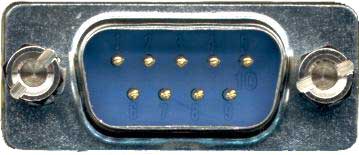

Контакты разъема DB-9 интерфейса RS-232C

Сигнал	Аббревиатура	Направление	DB-25	DB-9 (DE-9 TIA-574)	EIA/TIA 561	Yost	RJ-50	MMJ	Cisco RJ-45	Hirschmann RJ-45
Common Ground	G	–	7	5	4	4,5	6	3,4	4,5	4
Transmitted Data	TxD	Out	2	3	6	3	8	2	3	3
Received Data	RxD	In	3	2	5	6	9	5	6	5
Data Terminal Ready	DTR	Out	20	4	3	2	7	1	2	-
Data Set Ready	DSR	In	6	6	1	7	5	6	7	-
Request To Send	RTS	Out	4	7	8	1	4	-	1 (Aux only)	-
Clear To Send	CTS	In	5	8	7	8	3	-	8 (Aux only)	-
Carrier Detect	DCD	In	8	1	2	7	10	-	-	-
Ring Indicator	RI	In	22	9	1	-	2	-	-	-

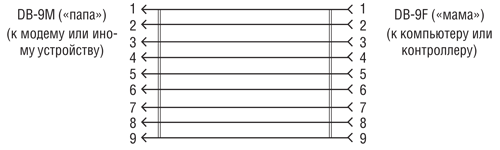

Распайка "модемного" кабеля интерфейса RS-232C

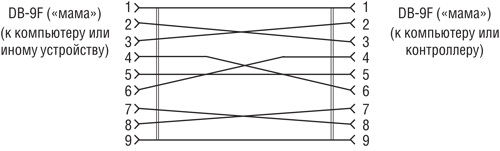

Распайка "нуль-модемного" кабеля интерфейса RS-232C

Таблица распайки нульмодемного кабеля RS-232C для разных типов разъемов

Первый разъем		Второй разъем
9 pin	25 pin	9 pin	25 pin
2	3	3	2
3	2	2	3
4	20	6,1	6,8
5	7	5	7
6,1	6,8	4	20
7	4	8	5
8	5	7	4
