Справочная информация об Американском стандарте на провода (American Wire Gauge)


СТА (4/97)

В настоящее время все большее применение в системах АСУ ТП находят импортные промышленные кабели передачи данных. Часто такие кабели маркируются в соответствии с западным стандартом AWG. Далее приводятся две таблицы, ставящие в соответствие обозначениям в стандарте AWG параметры, понятные большинству наших соотечественников.

Калибр провода в стандарте AWG отражает приведенный средний диаметр провода. Чем толще провод, тем меньше его калибр в AWG. Математически переход от калибра AWG к приведенному диаметру выражается следующей формулой:

Например, для провода калибра AWG 28 приведенный диаметр равен 12,6 mils или 0,320 мм.

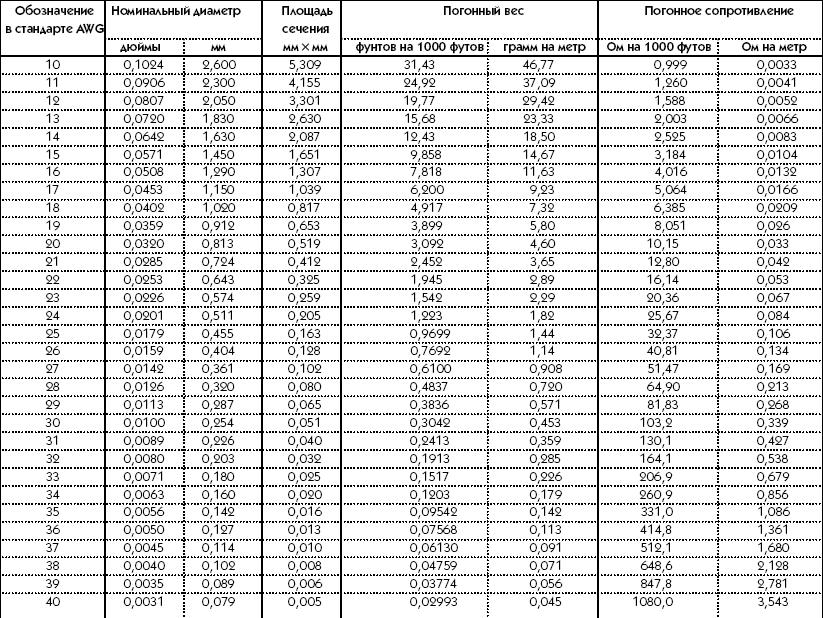

Таблица 1. Одножильные нелужёные медные провода

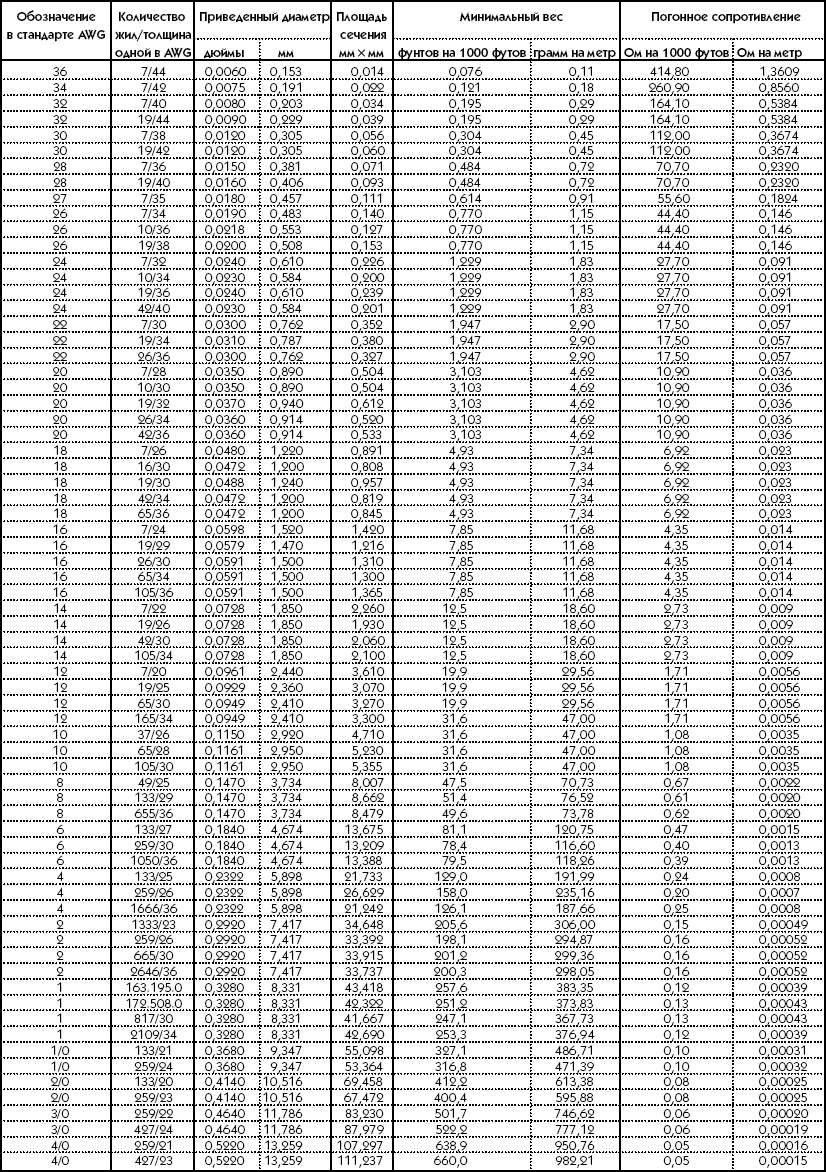

Таблица 2. Многожильные лужёные медные провода



Дата:  09.07.2007
Ссылка:  http://www.cta.ru
Файл:  AWG.pdf, 124.46 Кб
