Рекомендации по обеспечению помехозащищенности цифровых устройств


Шевкопляс Б.В. «Микропроцессорные структуры. Инженерные решения.» Москва, издательство «Радио»,  1990 год. Глава 4

4.1. Подавление помех по первичной питающей сети

Форма сигнала переменного напряжения промышленной питающей сети (~'220 В, 50 Гц) в течение коротких промежутков времени может сильно отличаться от синусоидальной — возможны выбросы или «врезки», снижение амплитуды одной или нескольких полуволн и т. д. Причины возникновения таких искажений связаны обычно с резким изменением сетевой нагрузки, например при включении мощного электродвигателя, печи, сварочного аппарата. Поэтому следует по возможности осуществлять развязку от таких источников помех по сети (рис. 4.1).

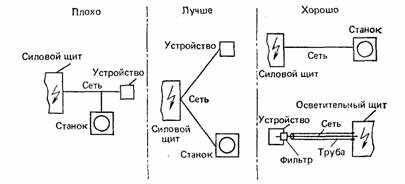

Варианты подключения цифрового устройства к первичной питающей сети

Рис. 4.1     Варианты подключения цифрового устройства к первичной питающей сети

Помимо указанной меры, возможно, потребуется введение сетевого фильтра на вводе питания устройства с целью подавления кратковременных помех. Резонансная частота фильтра может лежать в пределах 0,1,5—300 МГц; широкополосные фильтры обеспечивают подавление помех во всем указанном диапазоне.

На рис 4.2 приведен пример схемы сетевого фильтра Этот фильтр имеет габариты 30 XЗОХ20 мм и смонтирован непосредственно на колодке ввода сети в устройство. В фильтрах должны использоваться высокочастотные конденсаторы и индуктивности либо без сердечников, либо с высокочастотными сердечниками.

В некоторых случаях обязательным является введение электростатического экрана (обычной водопроводной трубы, соединенной с заземленным корпусом щита питания) для прокладки внутри него проводов первичной питающей сети. Как отмечается в [35], коротковолновый передатчик таксомоторного парка, расположенный на противоположной стороне улицы, способен при определенной взаимной ориентации наводить на отрезке провода сигналы амплитудой несколько сотен вольт. Этот же провод, помещенный в электростатический экран, будет надежно защищен от такого рода наводок.

Пример схемы сетевого фильтра
Рис. 4.2. Пример схемы сетевого фильтра

Рассмотрим методы подавления сетевых помех непосредственно в блоке питания устройства. Если первичная и вторичная обмотки силового трансформатора расположены на одной и юй же катушке (рис. 4.3, а), то за счет емкостной связи между обмотками импульсные помехи могут проходить из первичной цепи во вторичную. Согласно [35] рекомендуются четыре способа подавления таких помех (в порядке возрастания эффективности).

  1. Первичная и вторичная обмотки силового трансформатора выполняются на разных катушках (рис. 4.3, б). Проходная емкость С уменьшается, однако снижается КПД, так как не весь магнитный поток из области первичной обмотки попадает в область вторичной обмотки из-за рассеяния через окружающее пространство.
  2. Первичная и вторичная обмотки выполняются на одной и тон же катушке, но разделяются экраном из медной фольги толщиной не менее 0,2 мм. Экран не должен представлять собой короткозамкнутый виток. Он соединяется с корпусной землей устройства (рис. 4.3, в)
  3. Первичная обмотка полностью заключается в экран, не являющийся короткозамкнутым витком. Экран заземляется (рис. 4.3, г).
  4. Первичная и вторичная обмотки заключаются в индивидуальные экраны, между которыми прокладывается разделительный экран. Весь трансформатор заключается в металлический корпус (рис. 4.3,<Э). Экраны и корпус заземляются. Этот тип трансформатора в силу предельной защищенности от прохождения помех получил название «ультраизолятор».

При всех перечисленных способах подавления помех разводку сетевых проводов внутри устройства следует выполнять экранированным проводом, соединив экран с корпусной землей. Недопустима ук
ладка в один жгут сетевых и прочих (питающих платы, сигнальных и т. п.) проводов' даже в случае экранирования тех и других.

Рекомендуется параллельно первичной обмотке силового трансформатора в непосредственной близости от выводов обмотки установить конденсатор емкостью примерно 0,1 мкФ и последовательно с ним — токоограничивающий резистор сопротивлением порядка 100 Ом. Это позволяет «замыкать» энергию, накопленную в сердечнике силового трансформатора, в момент размыкания сетевого выключателя.


Варианты защиты силового трансформатора от передачи импульсных помех из сети
Рис. 4.3. Варианты защиты силового трансформатора от передачи импульсных помех из сети во вторичную цепь (и обратно):
а—защита отсутствует; б — разнесение первичной и вторичной обмоток; в— прокладка экрана между обмотками; г — полная экранировка первичной обмотки; д — полная экранировка всех элементов трансформатора

Упрощенная схема блока питания (а) и диаграммы (б, в), поясняющие работу двухполупериодного выпрямителя.
Рис. 4.4. Упрощенная схема блока питания (а) и диаграммы (б, в), поясняющие работу двухполупериодного выпрямителя.

Блок питания является тем большим источником импульсных помех по сети, чем больше емкость конденсатора С

В отсутствие конденсатора эта энергия растекается через паразитные элементы, что может привести к сбоям соседних устройств, связанных с данным по общей сети или (и) по общей земле. Кроме того, уменьшается вероятность сбоев соседних устройств при включении нашего устройства.

Отметим, что с увеличением емкости С фильтра (рис. 4.4, а) блока питания нашего устройства увеличивается вероятность сбоев соседних устройств, так как потребление энергии от сети нашим устройством все в большей степени приобретает характер ударов. Действительно, напряжение и на выходе выпрямителя растет в те интервалы времени, когда энергия отбирается от сети (рис. 4.4, б). Эти интервалы на рис. 4.4 заштрихованы.

С увеличением емкости конденсатора С периоды его заряда становятся все меньшими (рис. 4.4, в), а ток, отбираемый в импульсе от сети,—все большим. Таким образом, внешне «безобидное» устройство может создавать в сети помехи, «не уступающие» помехам от сварочного аппарата.

4.2. Правила заземления, обеспечивающие защиту от помех по «земле»

В устройствах, выполненных в виде конструктивно-законченных блоков, существуют по крайней мере два типа шин «земли»—корпусная и схемная. Корпусная шина согласно требованиям техники безопасности в обязательном порядке подключается к шине заземления, проложенной в помещении. Схемная шина (относительно которой отсчитываются уровни напряжения сигналов) не должна быть соединена с корпусной внутри блока—для нее должен быть выведен отдельный зажим, изолированный от корпуса.


Неправильное и правильное заземление цифровых устройств
Рис. 4.5. Неправильное и правильное заземление цифровых устройств. Показана шина земли, которая обычно имеется в помещении

На рис. 4.5 показаны варианты неправильного и правильного заземления группы устройств, которые связаны между собой информационными линиями. (эти линии не показаны). Схемные шины «земли» объединяются индивидуальными проводами в точке А, а корпусные—в точке В, по возможности приближенной к точке А. Точка А может не подключаться к шине заземления в помещения, однако это создает неудобства, например при работе с осциллографом, у которого «земля» пробника соединена с корпусом.

При неправильном заземлении (см. рис. 4.5) импульсные напряжения, порождаемые уравнивающими токами по земляной шине, будут фактически приложены к входам приемных магистральных элементов, что может вызвать их ложное срабатывание. Следует отметить, что выбор наилучшего варианта заземления зависит от конкретных «местных» условий и зачастую проводится после серии тщательных экспериментов. Однако общее правило (см. рис. 4.5) всегда остается в силе.

4.3. Подавление помех по цепям вторичного электропитания

Моменты переключения большинства типов интегральных схем из одного состояния в другое сопровождаются резким кратковременным возрастанием тока, потребляемого от источника вторичного электропитания. Энергия, отбираемая от источника питания в эти моменты, расходуется на заряд паразитных емкостей и на протекание «сквозного» тока через выходные каскады, построенные по двухтактной схеме (когда «верхний» и «нижний» транзисторы одновременно находятся в активном режиме). Разряд паразитных выходных емкостей сопровождается появлением кратковременных импульсных токов по земляным шинам.

Из-за конечной индуктивности шин питания и земли импульсные токи вызывают появление импульсных напряжений как положительной, так и отрицательной полярности, которые приложены между выводами питания и земли микросхем. Если шины питания и земли выполнены тонкими печатными или иными проводниками, а высокочастотные развязывающие конденсаторы либо вовсе отсутствуют, либо их число недостаточно, то при одновременном переключении нескольких ТТЛ-микросхем на «дальнем» конце печатной платы амплитуда импульсных помех по питанию (выбросов напряжения, действующих между выводом питания и земли микросхемы) может составить 2 В и более. Поэтому при проектировании печатной платы необходимо выполнять следующие рекомендации.

  1. Шины питания и земли должны обладать минимальной индуктивностью. Для этого они выполняются в виде решетчатых структур, покрывающих всю площадь печатной платы. Недопустимо подключение микросхем ТТЛ к шине, представляющей собой «отросток», поскольку по мере приближения к его концу индуктивность цепей подвода питания накапливается. Шины питания и земли должны по возможности покрывать всю свободную площадь печатной платы. С особым вниманием следует подходить к проектированию накопительных матриц динамической памяти на микросхемах К565РУ5, РУ7 и др. Матрица должна представлять собой квадрат, чтобы адресные и управляющие линии имели минимальную длину. Каждая микросхема должна находиться в индивидуальной ячейке решетчатой структуры, образованной шинами питания и земли (две независимые решетки). Шины питания и земли накопительной матрицы не должны нагружаться «чужими» токами, текущими от адресных формирователей, усилителей сигналов управления и т, п.
  2. Подключение внешних шин питания и земли к плате через разъем должно производиться через несколько контактов, равномерно расположенных по длине разъема, для того чтобы вход в решетчатые структуры шин питания и земли производился сразу из нескольких точек.
  3. Подавление помех по питанию должно осуществляться вблизи мест их возникновения. Поэтому вблизи выводов питания каждой микросхемы ТТЛ должен быть расположен высокочастотный конденсатор емкостью не менее 0,02 мкФ. Это также в особой степени относится к упомянутым микросхемам динамической памяти. Для фильтрации низкочастотных помех необходимо использовать электролитические конденсаторы, например, емкостью 100 мкФ, При использовании микросхем динамической памяти электролитические конденсаторы устанавливаются, например, по углам накопительной матрицы или в другом месте, но вблизи этих микросхем.

Согласно [36, 37] вместо высокочастотных конденсаторов применяют специальные шины питания BUS-BAR, САР-BUS, которые прокладывают под линейками микросхем или между ними, не нарушая обычной автоматизированной технологии установки элементов на плату с последующей пайкой «волной». Эти шины представляют собой распределенные конденсаторы с погонной емкостью примерно 0,02 мкФ/см. При той же суммарной емкости, что и при использовании дискретных конденсаторов, шины обеспечивают значительно лучшее подавление помех при более высокой плотности монтажа.

Варианты подключения плат П1—ПЗ к блоку питания
Варианты подключения плат П1—ПЗ к блоку питания
Рис. 4.6. Варианты подключения плат П1—ПЗ к блоку питания

На рис. 4.6 приведены рекомендации по подключению устройств, выполненных на печатных платах П1—ПЗ, к выходу блока питания. Сильноточное устройство, выполненное на плате ПЗ, создает на шинах питания и земли больше помех, поэтому его следует физически приблизить к блоку питания, а еще лучше обеспечить его питание с помощью индивидуальных шин.

4.4. Правила работы с согласованными линиями связи

На рис. 4.7 показана форма сигналов, передаваемых по кабелю, в зависимости от соотношения сопротивления нагрузочного резистора R и волнового сопротивления кабеля р. Сигналы передаются без искажений при R=р. Волновое сопротивление конкретного типа коаксиального кабеля известно (например, 50, 75, 100 Ом). Волновое сопротивление плоских кабелей и витых пар обычно близко 110— 130 Ом; точное его значение может быть получено экспериментально подбором резистора К, при подключении которого искажения минимальны (см. рис. 4.7). При проведении эксперимента не следует использовать, проволочные переменные сопротивления, так как они имеют большую индуктивность и могут внести искажения формы сигнала.

Линия связи типа «открытый коллектор» (рис. 4.8). Для передачи каждого магистрального сигнала с длительностью фронта около 10 нс при расстояниях, превышающих 30 см, используется отдельная витая пара или выделяется одна пара жил в плоском кабеле. В пассивном состоянии все передатчики выключены. При срабатывании любого передатчика или группы передатчиков напряжение на линии снижается от уровня, превышающего 3 В, примерно до 0,4 В.

При длине линии 15м и при правильном ее согласовании длительность переходных процессов в ней не превышает 75нс. Линия реализует функцию Монтажное ИЛИ по отношению к сигналам, представленным низкими уровнями напряжения.

Передача сигналов по кабелю
Рис. 4.7. Передача сигналов по кабелю. О—генератор импульсов напряжения

Линия связи типа «открытый эмиттер» (рис. 4,9'). В данном примере показан вариант линии, использующей плоский кабель. Сигнальные провода чередуются с земляными. В идеальном случае каждый сигнальный провод окаймляется с обеих сторон «своими» земляными проводами, однако в этом, как правило, нет особой необходимости. На рис, 4.9 с каждым сигнальным проводом соседствует «своя» и «чужая» земля, что обычно вполне допустимо. Плоский кабель и набор витых пар—по сути почти одно и то же, и все-таки второе предпочтительно в условиях повышенного уровня внешних помех. Линия типа «открытый эмиттер» реализует функцию Монтажное ИЛИ по отношению к сигналам, представленным высокими уровнями напряжения. Временные характеристики приблизительно соответствуют характеристикам линии с «открытым коллектором».

Линия связи типа «дифференциальная пара» (рис. 4.10). Линия применяется для однонаправленной передачи сигналов и характеризуется повышенной помехоустойчивостью, так как приемник реагирует на разность сигналов, а наводимая извне помеха действует на оба провода примерно одинаково. Длина линии практически ограничивается омическим сопротивлением проводов и может достигать нескольких сотен метров.

Линия связи типа «открытый коллектор»
Рис, 4.8. Линия связи типа «открытый коллектор»
Линия связи типа «открытый эмиттер»
Рис. 4.9. Линия связи типа «открытый эмиттер»
Линия связи типа «дифференциальная пара»
Рис. 4.10. Линия связи типа «дифференциальная пара»

Во всех рассмотренных линиях должны использоваться приемники с высоким входным сопротивлением, малой входной емкостью и предпочтительно с гистерезисной передаточной характеристикой для увеличения помехозащищенности.

Физическая реализация магистрали (рис. 4. II), Каждое устройство, подключаемое к магистрали, содержит два разъема. Схема, подобная приведенной на рис. 4.11, рассматривалась ранее (см. рис. 3.3), поэтому остановимся лишь на правилах, которые нужно соблюдать при проектировании согласующих блоков (СБ).

  1. Каждому резисторному делителю должен соответствовать высокочастотный конденсатор емкостью не менее 0,02 мкФ. Этот конденсатор устанавливается в непосредственной близости от «своего» делителя между шинами питания и земли. Параллельно этим конденсаторам устанавливается электролитический конденсатор для фильтрации низкочастотных помех. Это же правило остается в силе при использовании резисторных сборок — вблизи выводов питания и земли каждой сборки устанавливается высокочастотный конденсатор емкостью не менее 0,1 мкФ. Магистраль (а) и ее физическая реализация (б)
    Рис. 4.11. Магистраль (а) и ее физическая реализация (б) при использовании конструктивно-законченных устройств. Согласующие блоки подключаются к концам магистрали Наилучшие варианты передачи сигналов через разъемы
    Рис. 4.12. Наилучшие варианты передачи сигналов через разъемы
  2. Шины питания и земли должны обладать минимальной индуктивностью, для чего они выполняются в виде «мощных» проводников, например в виде навесных медных планок сечением 3 мм2,
  3. Несмотря на «общность» земли в согласующем блоке (СБ), к каждому земляному выводу резисторных делителей должна подходить «своя» земля из кабеля. Другими словами, если, например, сигнальный провод витой пары приходит на среднюю точку некоторогорезисторного делителя, то второй ее провод должен быть припаян к земляному выводу именно этого делителя.


Передача магистральных сигналов через разъемы. Наилучшие варианты распайки разъемов показаны на рис. .4.12. Фронт бегущего по магистрали импульса в этих случаях почти «не чувствует» разъема, так как вносимая в кабельную линию неоднородность незначительна. При этом, однако, требуется занять 50 % используемых контактов под земли.

Если это условие по каким-либо причинам невыполнимо, то можно в ущерб помехозащищенности принять второй, более экономичный но числу контактов вариант распайки разъемов, показанный на рис. 4.13. Этот вариант часто используется на практике. Земли витых пар (или земли плоского кабеля) собираются на металлические планки по возможности большего сечения, например 5 мм2.

Распайка этих земель ведется равномерно по длине планки, по мере распайки соответствующих сигнальных проводов. Обе планки объединяются через разъем с помощью ряда перемычек минимальной длины и максимального сечения, причем перемычки располагаются равномерно по длине планок. Каждая земляная перемычка должна соответствовать не более чем четырем сигнальным линиям, но общее число перемычек не должно быть меньше трех (одна в центре и две по краям).

Допустимый вариант передачи сигналов через разъем
Рис. 4.13. Допустимый вариант передачи сигналов через разъем. Н-=5 мм2—сечение планки, 5^0,5 мм2—сечение земляного провода
Варианты выполнения ответвлений от магистрали
Рис. 4.14. Варианты выполнения ответвлений от магистрали

Выполнение ответвлений от магистрали. На рис. 4.14 показаны варианты неправильного и правильного выполнения ответвления от магистрали. Прослежен путь одной линии, земляной провод показан условно. Первый вариант (типичная ошибка начинающих схемотехников!) характеризуется расщеплением на две части энергии волны,
Варианты подключения приемников к магистрали
Рис. 4.15. Варианты подключения приемников к магистрали
приходящей с линии А. Одна часть идет на заряд линии В, другая— на заряд линии С. После заряда линии С «полноценная» волна начинает распространяться по линии В, пытаясь догнать ушедшую ранее волну с половинной энергией. Фронт сигнала, таким образом, имеет ступенчатую форму.

При правильном выполнении ответвления отрезки линий А, С и В оказываются включенными последовательно, поэтому волна практически не расщепляется и фронты сигналов не искажаются. Передатчики и приемники, расположенные на плате, должны быть максимально приближены к ее краю для уменьшения неоднородности, вносимой в точку объединения отрезков линий В и С.

На рис. 4.15 приведены дополнительные рекомендации по работе с кабельными линиями [38]. Приемники лучше располагать равномерно по магистрали, чем собирать их в «пучок»: пусть лучше будет много мелких неоднородностей, чем одна большая (рис. 4.15, о).

Если приемники не удается рассредоточить, то лучше расположить их в начале линии, чтобы сразу «завалить» фронты сигналов паразитной емкостью пучка. (Сигналы с пологими фронтами менее подвержены искажениям при передаче по линии.) Особую опасность при наличии пучка в конце линии представляет включение отдельного приемника в ее начале, где сигнал сильно искажен (рис. 4.15, б).

Для развязки пучков приемников от магистрали можно использовать одно или двунаправленные приемопередатчики (см. рис. 3.18. 3.19). При разветвлении линии на несколько направлений для каждого следует выделить отдельный передатчик (рис. 4.15, в).

Для передачи по линии лучше использовать не прямоугольные, а трапецеидальные импульсы [39]. Сигналы с пологими фронтами, как отмечалось, распространяются вдоль линии с меньшими искажениями. В принципе в отсутствие внешних помех для любой сколь угодно длинной и даже несогласованной линии можно подобрать настолько медленную скорость нарастания сигнала, что передаваемый и принимаемый сигналы будут отличаться на сколь угодно малую величину.

Для получения трапецеидальных импульсов передатчик выполняется в виде дифференциального усилителя с интегрирующей цепью обратной связи. На входе магистрального приемника, выполненного также в виде дифференциального усилителя, устанавливается интегрирующая цепь для фильтрации высокочастотных помех.

При передаче сигналов в пределах платы, когда число приемников велико,часто используют «последовательное согласование». Оно состоит в том, что последовательно с выходом передатчика, в непосредственной близости от этого выхода, включается резистор сопротивлением 20—50 Ом. Это позволяет погасить колебательные процессы на фронтах сигналов. Такой прием часто используют при передаче сигналов управления (КА5, САЗ, \УЕ) от усилителей к БИС динамической памяти.

4.5. О защитных свойствах кабелей [40]

На рис. 4.16,а показана простейшая схема передачи сигналов по коаксиальному кабелю, которая в ряде случаев может считаться вполне удовлетворительной. Ее основной недостаток состоит в том, что при наличии импульсных уравнивающих токов между корпусными землями (уравнивание потенциалов — основная функция системы корпусных земель) часть этих токов 1 может течь по оплетке кабеля и вызывать падение напряжения (в основном из-за индуктивности оплетки), которое в конечном счете действует на нагрузку К.

Вследствие этого число точек соединения оплетки кабеля с корпусными землями следует сводить к минимуму, в частности к нулю (рис. 4.16, б). Эта мера, однако, не спасает от возникновения импульсных (или высокочастотных) токов в оплетке из-за связи с источником помех через паразитную емкость между источником помех и оплеткой.

Более того, в этом смысле схема, приведенная на рис. 4.16, а, оказывается предпочтительной, и с увеличением числа точек соприкосновения оплетки кабеля с корпусной землей улучшаются возможности отекания наведенных зарядов с оплетки. Использование кабеля с дополнительной оплеткой (рис. 4.16, в) позволяет защититься как от емкостных наводок, так и от уравнивающих токов, которые в этом случае текут по внешней оплетке и практически не влияют на сигнальную цепь.

Включение кабеля с дополнительной оплеткой по схеме, показанной на рис. 4.16, г, позволяет улучшить частотные свойства линии путем уменьшения ее погонной емкости. В идеальном случае потенциал любого элементарного участка центральной жилы совпадает с потенциалом элементарного цилиндра внутренней оплетки, окружающего этот участок.

Если это так, то элементарная емкость между указанными проводниками никогда не перезаряжается, так как потенциалы на обеих ее обкладках меняются синфазно. Поэтому можно считать, что паразитная емкость между центральной жилой и внутренней оплеткой равна нулю. Энергия на перезаряд емкости между оплетками отбирается непосредственно от источника сигналов, а энергия, подаваемая на центральную жилу, не расходуется «понапрасну» (на заряд линии, как в обычном коаксиальном кабеле) и полностью выделяется на нагрузке.

Линии такого типа используются в локальных сетях ЭВМ для повышения скорости передачи информации. Внешняя оплетка кабеля является частью сигнальной цепи, и поэтому данная схема с точки зрения защищенности от внешних помех эквивалентна схеме, показанной на рис. 4.16,6.

Варианты использования кабелей
Рис. 4.16. Варианты использования кабелей

Ни медная, ни алюминиевая оплетка простого коаксиального кабеля не защищает его от воздействия низкочастотных магнитных полей. Эти поля наводят ЭДС как на отрезке оплетки, так и на соответствующем отрезке центральной жилы.

Хотя эти ЭДС и одноименны по знаку, они не компенсируют друг друга по величине из-за разной геометрии соответствующих проводников — центральной жилы и оплетки. Разностная ЭДС в конечном счете прикладывается к нагрузке К. Дополнительная оплетка (рис. 4.16, в, г) также не способна предотвратить проникновение магнитного поля низкой частоты в ее внутреннюю область

Защиту от низкочастотных магнитных полей обеспечивает кабель, содержащий витую пару проводов, заключенную в оплетку (рис. 4.16, д). В этом случае ЭДС, наводимые внешним магнитным полем на составляющих витую пару проводах, полностью компенсируют друг друга как по знаку, так и по абсолютной величине.

Это тем более справедливо, чем меньше шаг свивания проводов по сравнению с зоной действия поля и чем более тщательно (симметрично) выполнена скрутка. Недостатком такой линии является ее сравнительно низкий частотный «потолок»—порядка 15 МГц — из-за больших потерь энергии полезного сигнала на более высоких частотах.

Схема, представленная на рис. 4.16, е, обеспечивает наилучшую защиту от всех видов помех (емкостные наводки, уравнивающие токи, низкочастотные магнитные поля, высокочастотные электромагнитные поля).

Внутреннюю оплетку рекомендуется соединять с «радиотехнической» или «истинной» (в прямом смысле—заземленной) землей, а внешнюю — с «системной» (схемной или корпусной) землей. При отсутствии «истинной» земли можно воспользоваться схемой включения, показанной на рис. 4.16, ж.

Внешняя оплетка соединяется с системной землей на обоих концах, а внутренняя — только со стороны источника. В тех случаях, когда нет необходимости в защите от низкочастотных магнитных полей и есть возможность передавать информацию без использования парафазных сигналов, один из проводов витой пары может служить сигнальным проводом, а второй —экраном. В этих случаях схемы, приведенные на рис. 4.16, в,ж, можно рассматривать как коаксиальные кабели с тремя экранами — земляным проводом витой пары, внутренней и внешней оплетками кабеля.

4.6. Использование оптронных развязок для подавления помех

Если устройства системы разнесены на значительное расстояние, например на 500 м, то трудно рассчитывать на то, что их земли всегда имеют один и тот же потенциал. Как отмечалось, уравнивающие токи по земляным проводникам создают импульсные помехи на этих проводниках за счет их индуктивности. Эти помехи в конечном счете прикладываются к входам приемников и могут вызвать их ложное срабатывание.

Использование линий типа «дифференциальная пара» (см. § 4.4) позволяет подавлять лишь синфазные помехи и поэтому не всегда лает положительные результаты. На рис. 4.17 показаны схемы оптронных развязок между двумя удаленными друг от друга устройствами.

Схемы оптронных развязок между удаленными друг от друга устройствами
Рис. 4.17. Схемы оптронных развязок между удаленными друг от друга устройствами:
а — с активным приемником, б — с активным передатчиком

Схема с «активным приемником» (рис. 4.17, а) содержит передающий оптрон VI и приемный оптрон V2. При подаче импульсных сигналов на вход Х светодиод оптрона VI периодически излучает свет, в результате выходной транзистор этого оптрона периодически насыщается и сопротивление между точками а и b падает от нескольких сотен килоом до нескольких десятков ом.

При включении выходного транзистора передающего оптрона ток от положительного полюса источника U2 проходит через светодиод оптрона V2, линию (точки а и b) и возвращается к отрицательному полюсу этого источника. Источник U2 выполняется изолированным от источника U3.

Если выходной транзистор передающего оптрона выключен, то ток по цепи источника U2 не протекает. Сигнал X' на выходе оптрона V2 близок нулю, если его светодиод включен, и близок +4 В, если этот светодиод выключен. Таким образом, при Х==0 светодиоды передающего и приемного оптронов включены и, следовательно, Х'==0. При Х==1 оба светодиода выключены и Х'==1.

Оптронная развязка позволяет значительно повысить помехоустойчивость канала связи и обеспечить передачу информации на расстояния порядка сотен метров. Диоды, подключенные к передающему и приемному оптронам, служат для их защиты от обратных выбросов напряжения. Резисторная цепь, связанная с источником U2, служит для задания тока в линии и ограничения тока через светодиод приемного оптрона.

Ток в линии согласно интерфейсу ИРПС может быть выбран равным 20 или 40 мА. При выборе номиналов резисторов нужно учитывать омическое сопротивление линии связи. Схема с «активным передатчиком» (рис. 4.17, б) отличается от предыдущей тем, что источник питания линии U2 расположен на стороне передатчика. Это не дает никаких преимуществ — обе схемы по сути одинаковы и являются так называемыми «токовыми петлями».

Рекомендации, приведенные в этой главе, могут показаться начинающему схемотехнику слишком жесткими. Борьба с помехами представляется ему «сражением с ветряной мельницей», а отсутствие опыта работы по проектированию устройств повышенной сложности создает иллюзию того, что можно создать работоспособное устройство, не выполнив ни одной из приведенных рекомендаций.

Действительно, иногда возможно и такое. Известны даже случаи серийного выпуска таких устройств. Однако в неофициальных отзывах об их работе можно услышать много интересных нетехнических выражений, таких, как визит-эффект и некоторых других, более простых и понятных.
