САУ поточно-транспортной системой подачи кокса для АО "Запорожский завод ферросплавов"


АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ПОТОЧНО-ТРАНСПОРТНОЙ СИСТЕМЫ ПОДГОТОВКИ КОКСА (ЦЕХ 4 ОАО “ЗФЗ” АСУ ТП "ШИХТА")



Назначение

АСУ ТП “КОКС” (в дальнейшем подсистема) является первой, разрабатываемой в рамках создания  АСУ ТП шихтоподготовки, дозирования и шихподачи для цеха 4 ОАО “ЗФЗ”.

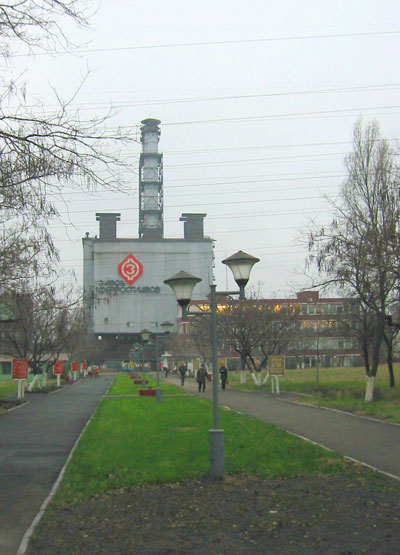

Рис. 1 Запорожский завод ферросплавов

Подсистема предназначена для обеспечения эффективного функционирования узла подготовки и подачи кокса шихтового отделения цеха 4.

Объект управления

Шихтовое отделение представляет собой комплекс технических средств обеспечивающих подготовку шихтового матерала (дробление и отсев нужной фракции), дозирование  и транспортировку шихты в плавильный цех.

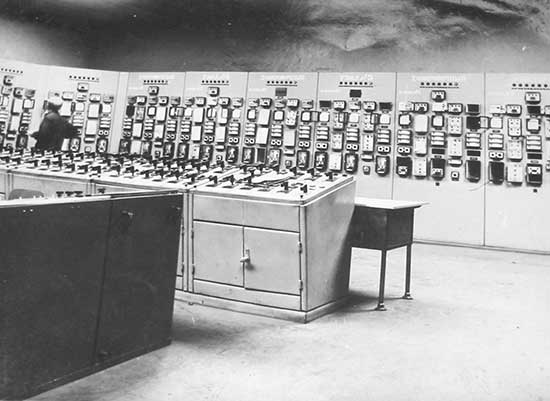

Рис.2. Так выглядел пульт управления системой дозирования цеха №4 в 1975-1976 году.

В состав шихтового отделения входят 3 лини подачи кокса.

Перечень технологических объектов управления (ТОУ), при  контроле которых решают комплекс задач системы, включает:

  • вибропитатели;
  • грохоты;
  • вентиляторы;
  • ленточные конвейеры;
  • шиберы;
  • дробилки;
  • электромагнит;
  • атвостела.

Архитектура системы

АСУ ТП “КОКС” состоит из информационной и управляющей подсистем.

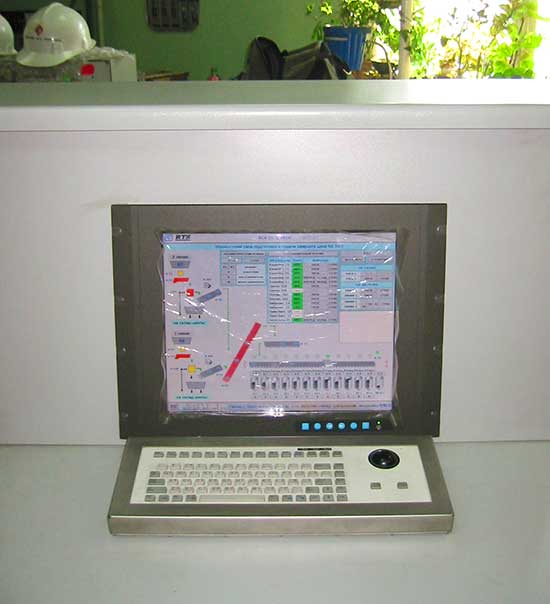

Рис.2. Пульт управления подсистемой кокс в 2003 году

Информационная подсистема обеспечивает сбор данных, отображение оперативных данных на  АРМ оператора, архивацию данных и событий, сигнализацию, формирование графиков основных параметров.

Управляющая подсистема обеспечивает оптимальный режим функционирования технологического обрудования.

Режимы работы системы

Подсистема позволяет функционировать в 3-х режимах: местном, дистанционном и автоматическом.

Дистанционный режим используются в основном как  вспомогательный ( при проверке работы механизмов), управление при этом осуществляется с АРМ оператора.

Основным  режимом работы является  автоматический. Он позволяет загружать кокс и другие материалы в назначенные приемные бункера дозаторов с контролем уровня компонента в бункере.

Аппаратно-программные средства

Проект АСУ ТП реализован  средствами пакета Silver 2.0  и функционирует под управлением ОСРВ QNX6.3 .

Рис. 3. Основная мнемосхема подсистемы "Кокс"

Комплекс технических средств  базируется на промышленных компьютерах и платах УСО фирмы Advantech.

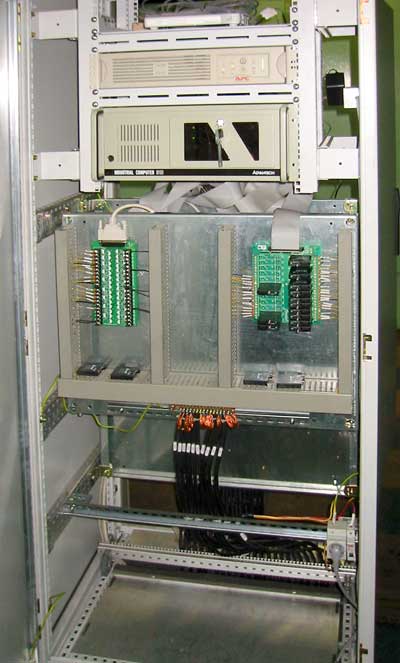

Рис. 4. Стойка управления подсистемы "Кокс"

Количество выходных и выходных параметров:

  • 12 аналоговых входа;
  • 186 дискретных входа;
  •  33 дискретных выходов.

Фотогалерея

˃


Заказчик:  ОАО “ЗФЗ”
