САУ поточно-транспортной системой подачи кварцита для АО "Запорожский завод ферросплавов"


АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ПОТОЧНО-ТРАНСПОРТНОЙ СИСТЕМЫ ПОДГОТОВКИ КВАРЦИТА (ЦЕХ 4 ОАО “ЗФЗ” АСУ ТП "ШИХТА")



АСУ ТП “КВАРЦИТ” (в дальнейшем подсистема) является второй, разрабатываемой в рамках создания  АСУ ТП шихтоподготовки, дозирования и шихподачи для цеха 4 ОАО “ЗФЗ”. Система по идеологии, техническим решениям аналогична подсистеме АСУ ПТС "Кокс", внедренной ранее и получившей положительный опыт эксплуатации.

Назначение

Подсистема предназначена для обеспечения эффективного функционирования узла подготовки и подачи кварцита шихтового отделения цеха 4.

Объект автоматизации

Шихтовое отделение представляет собой комплекс технических средств обеспечивающих подготовку шихтового матерала (дробление и отсев нужной фракции), дозирование  и транспортировку шихты в плавильный цех.

В состав шихтового отделения входят 2 лини подачи кварцита.

Перечень технологических объектов управления (ТОУ), при  контроле которых решают комплекс задач системы, включает:

  • вибропитатели;
  • грохоты;
  • вентиляторы;
  • ленточные конвейеры;
  • атвостела.

Архитектура и режимы работы

АСУ ТП “КВАРЦИТ” состоит из информационной и управляющей подсистем.

Информационная подсистема обеспечивает сбор данных, отображение оперативных данных на  АРМ оператора, архивацию данных и событий, сигнализацию, формирование графиков основных параметров.

Управляющая подсистема обеспечивает оптимальный режим функционирования технологического обрудования.

Подсистема позволяет функционировать в 3-х режимах: местном, дистанционном и автоматическом.

Дистанционный режим используются в основном как  вспомогательный ( при проверке работы механизмов), управление при этом осуществляется с АРМ оператора.

Основным  режимом работы является  автоматический. Он позволяет загружать кварцит и другие материалы в назначенные приемные бункера дозаторов с контролем уровня компонента в бункере.

Использованные технические и программные средства

Проект АСУ ТП реализован  средствами пакета Silver 2.0  и функционирует под управлением ОСРВ QNX6.3. Комплекс технических средств  базируется на промышленных компьютерах и платах УСО фирмы Advantech.

Количество входных и выходных параметров:

  • 12 аналоговых входов;
  • 97 дискретных входов;
  • 18 дискретных выходов.

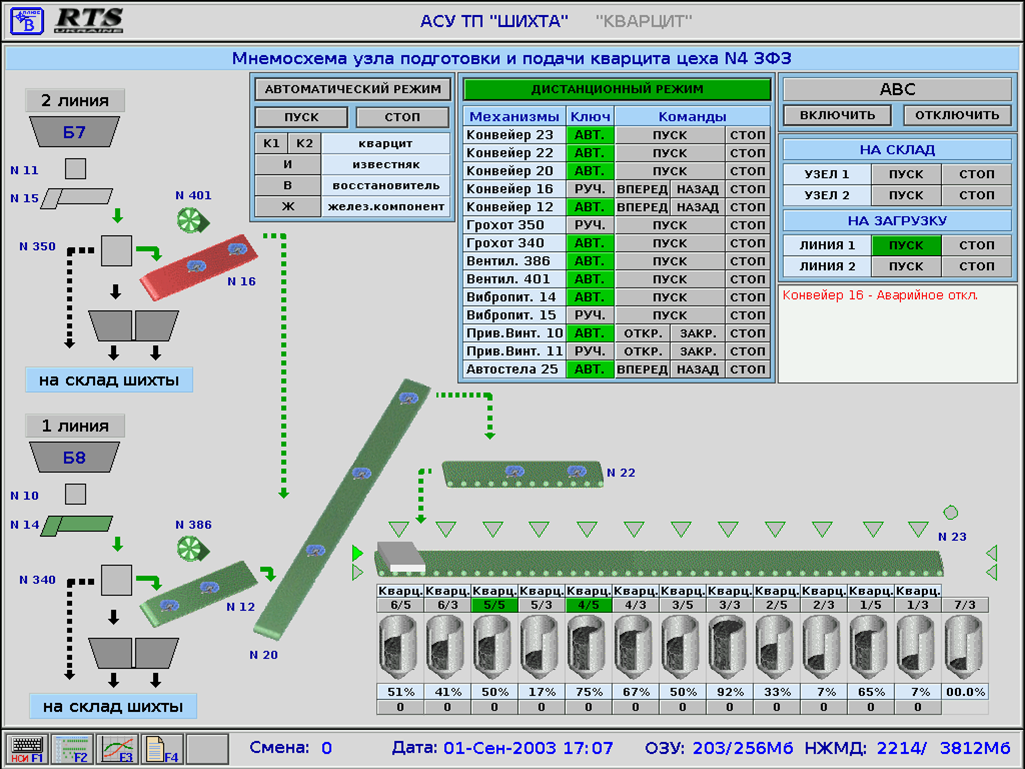

Фотогалерея

˃


Заказчик:  ОАО “ЗФЗ”
