АСУ ТП сухой газоочистки ОАО "Братский завод ферросплавов",Россия


АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ УСТАНОВКИ СУХОЙ ГАЗООЧИСТКИ  ДЛЯ ООО "БЗФ" (АСУ ТП "ГОУ4")

Назначение

Автоматизированная система управления технологическим процессом сухой  газоочистки ("АСУ ТП "ГОУ4") предназначена для обеспечения оптимальной работы установки, контроля основных параметров, предотвращения аварийных ситуаций.

Объект управления

Газоочистная установка представляет собой комплекс технических средств обеспечивающих отбор, транспортировку, очистку  газо-пылевоздушной смеси  , сбор и   утилизацию собранной пыли,  выделяющейся  при  проведении производственного процесса плавки в электропечи РТП4 ООО " БЗФ".

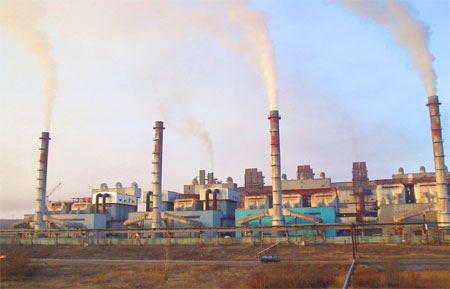

Рис.1. Братский завод ферросплавов

В состав ГОУ4 входит три параллельно работающих газоочистных тракта ( ГОТ1-3).

ГОТ1 и ГОТ3 используют двухступенчатый принцип очистки, а ГОТ2 – трехступенчатый.

Основой ГОТ1 и ГОТ3 (вторая ступень) является фильтр рукавный с импульсной продувкой, а ГОТ2 – электрофильтр.

Перечень технологических объектов управления (ТОУ), при  контроле которых решают комплекс задач системы включает:

  • двигатели дымососов;
  • клапаны отсечные секций ФРИК;
  • клапаны продувочные секций ФРИК.

На рис. 3 показана структурная схема АСУ ТП “ГОУ4”.

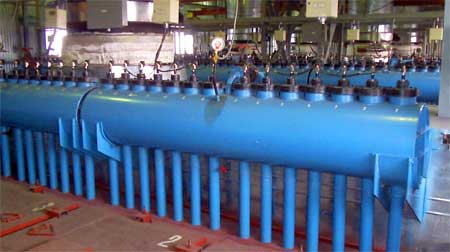

Рис.2. Клапаны продувочные

Струтктура системы

АСУ ТП “ГОУ4” состоит из информационной и управляющей подсистем.

Информационная подсистема обеспечивает сбор данных, отображение оперативных данных на АРМ оператора, архивацию данных и событий, сигнализацию, формирование отчетных форм и графиков основных параметров.

Управляющая подсистема обеспечивает оптимальный режим функционирования технологического обрудования. Подсистема позволяет функционировать в 3-х режимах: ручном, дистанционном и автоматическом.

Ручной и дистанционный режимы используются в основном как  вспомогательные ( при проверке работы клапанов,  при неисправности датчиков), управление при этом осуществляется с АРМ оператора. Основным  является  автоматический режим, основанный на анализе перепада давления на входе и выходе рукавного фильтра.

Это подход обеспечивает оптимальный режим эксплуатации рукавных фильтров и качественную очистку газо- пылевоздушной смеси.



Рис 3. Структурная схема  АСУ ТП  "ГОУ-4"

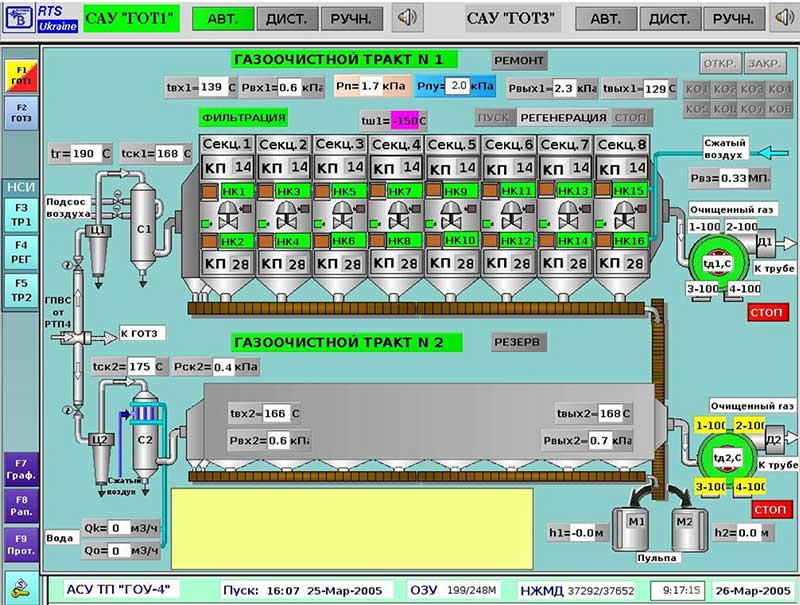

Рис.4. Основная мнемосхема АСУ ТП “ГОУ4”

Проект АСУ ТП реализован  средствами пакета Silver 2.0  и функционирует под управлением ОСРВ QNX6.3 . Комплекс технических средств  базируется на промышленных компьютерах и платах УСО фирмы Advantech.
