Изумительное превращение модулей ввода-вывода с web-интерфейсом ADAM-6000 -  теперь и распределенное управление!
25.03.2008 14:55
Всемирно известная компания в области автоматизации - Advantech, объявила о значительном усовершенствовании функциональности модулей распределенного ввода-вывода для Ethernet серии ADAM-6000. В модули была интегрирована поддержка логических одноранговых сетей управления на основе ADAM-6000 (P2P функциональность) а также графических блоков логики (GCL). Новые функции прошли всестороннее тестирование, и подтвердили свой большой потенциал в части быстрого и экономичного создания распределнных систем простой и средней степени сложности. Пользователи, уже применяющие модули ADAM-6000 могут также самостоятельно "перепрошить" firmware модулей до последней версии, используя распространяемую утилиту и документацию.

Р2Р функциональность позволяет организовать логическую связь между входами и выходами различных модулей,которая будет автоматически поддерживаться, при этом обновление данных может быть как периодическим(задается пользоватлем), так и событийно ориентированным.
Преимуществом явялется то что логика связи задается в режиме конфигурирования (с помощью утилиты ADAM.NET), таким образом опадает необходимость в дополнительном внешнем ПЛК.

Возможно два режима работы -

  • Базовый - все входы одного модуля имеют связь с выходами только одного выходного модуля.
  • Расширенный - входы одного модуля могут быть распределены по разным выходным модулям сети.
    Дополнителными плюсами являются высокое время реакции - 1мс, и повышенный уровень сетевой безопасности, так как модуль проверяет и IP и МАС адреса связанных с ним модулей.

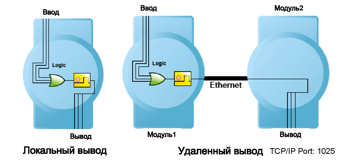

    Принцип организации логики распределенного управления

Функциональность графических блоков логики (GCL) - позволяет графически задавать логику работы модуля в виде логической схемы, используя удобную утилиту ADAМ.NET, без программирования. С помощью GCL можно создавать конуструкции эквивалентные редейно-контакторной логике в ПЛК, а также каскадировать полученные цепи как в пределах одного модуля, так и распределенно по сети Еthernet.

Отличительные особенности реализации P2P и GCL в модулях ADAM-6000

  • Исполнение в одном модуле до 16 логических цепочек
  • Локальный или удаленный вывод
  • Один модуль может иметь до 16 внутренних флагов
  • Различные логические цепочки, используя внутренние флаги,могут объединяться друг с другом
  • Отсутствие ограничений на количество объединений логических цепочек различных модулей
  • Внутренние флаги для организации обратной связи
  • Функция масштабирования аналогового сигнала
  • On-line мониторинг
    • Контроль исполнения программы в утилите ADAM.NET
    • Отображение входных данных в реальном времени

По вопросу приобретения ADAM-6000 и другой продукции Advantech - обращайтесь в ближайший офис компании RTS!
