Испытания частотного преобразователя VFD-VL в управлении лифтом

18.08.2008 20:23
Delta Electronics и компания Black-Bear Corporation, крупный Тайваньский производитель электроподъемных механизмов, испытали частотный преобразователь серии VFD-VL в управлении синхронным двигателем привода грузового лифта

Спецификация оборудования:

Type: VFD185VL43A
Software Version: 0.92 MOTOR: 9.7KW
ENCODER: SUMTAK LTB-607-8192

Процедура пусконаладки

Этап 1. Задание основных параметров и данных мотора

• Подтверждение данные инвертора
• Режим управления:группа параметров 00-09 (записать 8), FOC PM
• Группа параметров
  • 08: данные мотора
  • 08-01: Номинальный ток мотора
  • 08-02: Номинальная мощность
  • 08-03: Номинальная скорость
  • 08-04: Число полюсов
• Группа параметров
  • 10: параметры энкодера
  • 10-00: Тип энкодера
  • 10-01: Число импульсов
  • 10-02: Тип входных сигналов

Этап 2. Установка параметра 08-00 = 2, - автотестирование двигателя по команде RUN.
После окончания определения параметров мотора данные копируются в 08-05 и 08-07.

Этап 3. Для идентификации энкодера установить 08-00 равным 1, и при выполнении команды RUN провести её.
Примечание: Подтвердить остановку мотора. После проведения, данные копируются в 00-11

Этап 4 Задание циклограммы движения

• Программирование многофункциональных входов (параметры 04-00 ~ 04-15),
• Разгон/торможение (параметры 01-12 ~ 01-19)
• Вид S-образной кривой (параметры 01-24 ~ 01-27)

Этап 5. Проверка движения - подтверждение состояния мотора

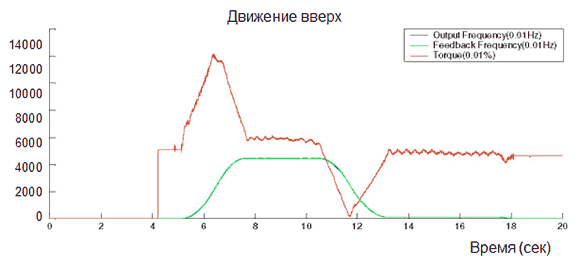

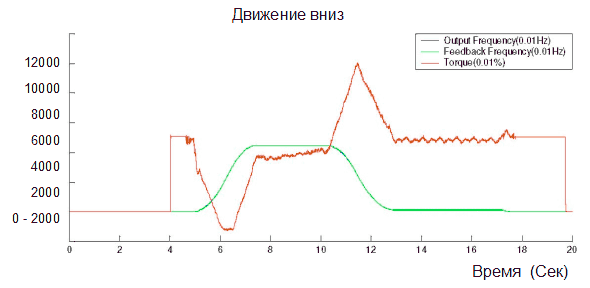

График движения

Результаты испытаний

Испытания показали прекрасные результаты и еще раз подтвердили высокие возможности серии частотных преобразователей VFD-VL по управлению такой сложной нагрузкой, как грузовые лифты. В ходе испытаний VFD-VL обеспечил одновременно и быструю реакцию на изменение нагрузки, и плавность разгона-торможения. Подход к заданному положению осуществлялся плавно и без вибраций.

BLACK-BEAR Corporation благодарит корпорацию Delta Electronics за проведение испытаний подъёмника (грузового лифта) с синхронным мотором.

Преобразователь VFD-VL обеспечивает оптимизацию процессов за счёт высокопроизводительного процессора и имеет быструю реакцию наизменения момента нагрузки. Подход к заданному положению осуществляется плавно и без вибраций, что объективно подтверждается записанным графиком движения подъёмника.

Материал предоставлен компанией Delta Electronics, Тайвань
