Новинки Delta Electronics на Ганноверской выставке

Новинки Delta Electronics на Ганноверской выставке
16.05.2011 12:00
Новинки от Delta Electronics, серийный выпуск которых ожидается в этом году, показаны на стенде Delta в Ганновере: Система технического зрения DMV-1000 Система 3-х координатного позиционирования на базе частотных преобразователей C2000 Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01 Применение режима «электронного кулачка» сервопривода ASDA-A2 в узлах оборудования типа «летающая пила» и «вращающийся нож»

Система технического зрения DMV-1000

Закреплённая над вращающимся диском высокоскоростная видеокамера (интерфейс 1394 FireWire) демонстрирует возможности контроля движущихся по конвейеру объектов, получая их изображение.

В рамках одного цикла записи обеспечиваются следующие процедуры: простое сравнение, подсчёт количества, измерение геометрических размеров, выявление дефектов.

Встроенная подсветка настраивается на фиксированное время, обеспечивая работу с двумя камерами, уменьшает стоимость оборудования, так как не нужен контроллер управления подсветкой и отдельно для камеры.

Преимущества:

  • Изображение, получаемое высокоскоростной камерой с (интерфейсом 1394 FireWire);
  • 800,000 пикселей, SVGA монитор с высоким разрешением (800*600);
  • Поддержка двух синхронно работающих камер (при этом управляющий контроллер не нужен);
  • Встроенная подсветка с настройкой времени работы в зависимости от реальных условий;
  • Предлагается возможность работы с различными устройствами входа/выхода (интерфейсы RS-232, Ethernet, USB и SD карты; встроенный контроллер управляет обменом с внешними устройствами и уменьшает затраты на программное и аппаратное обеспечение);
  • Режимы работы «простое сравнение», «подсчёт количества», «измерение геометрических размеров», «фиксация дефектов»;
  • Индикация изображения, результатов и данных на экране в реальном масштабе времени.

    Система 3-х координатного позиционирования на базе частотных преобразователей C2000

    Система для управления 3-х координатным перемещением по контуру теперь может состоять из всего лишь трех преобразователей частоты С2000 - дополнительный управляющий контроллер типа PC или PLC не требуется!

    Теннисный мяч может быть перемещён в точно заданную точку с помощью ввода параметров в один преобразователя частоты, выступающего в качестве CANopen мастера. Команды внутреннего контроллера будут автоматически использованы для программирования 3-х координатного перемещения, т.е. управление ведётся посредством CANopen интерфейса, по которому связаны все преобразователи частоты.

    Преимущества:

  • Встроенные функции CANopen Master преобразователя C2000;
  • Встроенный контроллер 10 000 шагов;
  • Стандартные протоколы CANopen DSP402 для управления движением (Режим управления скоростью, Режим управления моментом, Режим управления позиционированием);
  • Управление как синхронными, так и асинхронными моторами;
  • Режимы управления системами типа «летающая пила».
  • Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01

    Преобразователь частоты C2000 с модулем синхронизации EMC-SMC01 обеспечивает возможность точной резки материалов в заданную длину, управляя перемещением вращающегося ножа и синхронизируя его работу при различных скоростях движения материала. Резка листовых и прутковых (например, труб) материалов производится без задержки, подтормаживания и прерывания подачи.

    Такое решение используется в производственном оборудовании для упаковки, штамповки металла, производстве стальных и пластиковых труб, гофрированных материалов, плёнки.

    Преимущества:

  • Управление вращающимся ножом и «летающей пилой»;
  • Возможность считывания метки позволяет производить точную резку;
  • Оперативное измерение длины резки и остатка .

    Применение режима «электронного кулачка» сервопривода ASDA-A2 в узлах оборудования типа «летающая пила» и « вращающийся нож»

    Режим «электронный кулачок» (E-Cam) сервопривода ASDA-A2 , предназначенный для синхронизации работы двух координат, является серьёзным преимуществом и очень полезной функцией по сравнению с аналогичными сервоприводами.

    Имеются три типовых применения режима E-Cam:

    1. Синхронизация конвейеров, при которой производится одновременная встреча двух тележек в заданной точке вне зависимости от скорости их движения;
    2. «Вращающиейся нож», применяющийся в разных операциях, таких как резка по нанесённой метке, настройка заданной длины резки, настройка ширины зоны синхронизации (равенства скоростей двух разных приводов на заданном расстоянии);
    3. «Летающая пила» позволяет задавать необходимый размер резки только изменением внутренних настроек сервопривода;

    Такие широкие возможности сервопривода ASDA-A2 делают его незаменимым в упаковочном, маркировочном, конвейерном оборудовании, а также и других применениях, требующих функции E-CAM.

    Преимущества:

  • Встроенные функции управления движением;
  • Встроенная функция «электронного кулачка»;
  • Управление функцией захвата;
  • Простая реализация процедуры настройки профиля электронного кулачка.

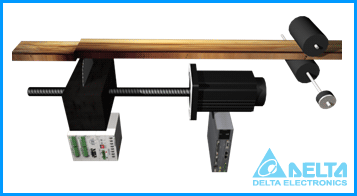

    Пример «летающая пила»

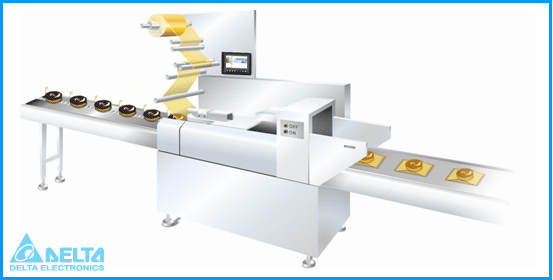

    Пример синхронизации конвейеров



    Источник: www.delta.com.tw

    По вопросу приобретения продукции - обращайтесь в ближайший офис компании RTS!
