Решения Advantech для промышленных коммуникаций на железной дороге

Решения Advantech для промышленных коммуникаций на железной дороге
22.07.2011 05:33
Бурное развитие Ethernet сетей на железнодорожном транспорте позволит получить дополнительные преимущества для пассажиров. Промышленные Ethernet сети обладая высокой пропускной способностью позволяют реализовывать различные IP приложения. Решения компании Advantech для промышленных коммуникаций могут быть использованы в трех различных областях – на железнодорожных станциях, на подвижных составах и для коммуникаций между подвижным составом и железнодорожными составами.

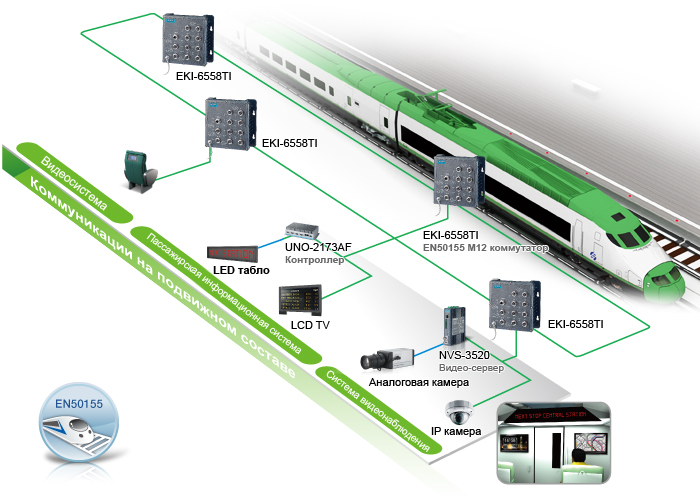

Приложения для подвижного состава

  • Промышленный коммутатор компании Advantech, соответствующий стандарту EN50155 обладает широким спектром возможностей применения в подвижных составах, гарантируя надежную работу в условиях вибрации и ударов.
  • Для пассажирских информационных систем (PIS) - позволит подключить соответствующие модули к мониторам, которые будут отображать различную информацию, новости и рекламу.
  • Для встроенной видео системы (VES) - дает возможность подключить видеомониторы установленые на задней спинке каждого сиденья. Это позволяет каждому пассажиру персонально выбирать аудио и видео материалы, фильмы, игры и различную информацию для пассажиров.
  • Для систем видеонаблюдения - гарантирует, что оборудование может надежно соединяться с камерами для различных приложений, что обеспечит повышенную безопасность.

Приложения для станции

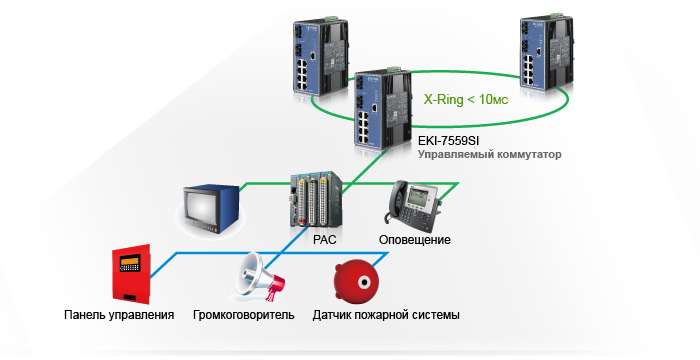

Противопожарная сигнализация (FAS)

В случае чрезвычайной ситуации FAS система посылает соостветствующие команды для переключения пожарной техники из обычного режима работы в режим аварийной ситуации, координируя подсистемы, такие как управление движением в случае стихийных бедствий и системы безопасности с тем, чтобы свести потери к минимуму. Магистральная сеть при этом построена по кольцевой оптической топологии с реализацией сервиса резервирования и временем самовосстановления работы менее 10 мс.

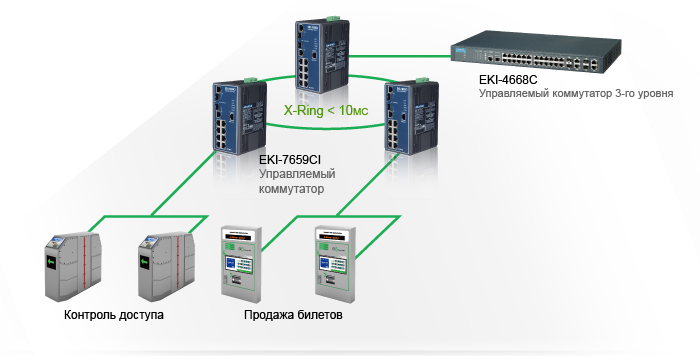

Автоматическая система обслуживания пассажиров (AFC)

На современных железнодорожных станциях автоматическая система обслуживания пассажиров (AFC) включает в себя аппараты по продаже билетов (TVM), аппараты для проверки билетов (TCM) и систему контроля доступа, которая требует наличия Ethernet коммутаторов 2-го и 3-го уровня для обеспечения быстрой, надежной и безопасной работы сети в целом.

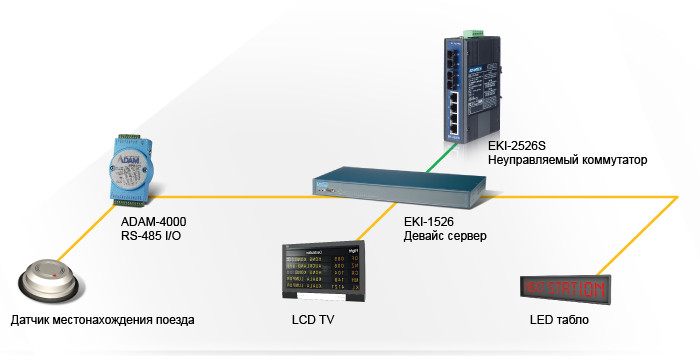

Пассажирская информационная система (PIS)

Промышленные Ethernet коммутаторы и последовательные девайс-серверы компании Advantech являясь ядром сети позволяют на железнодорожных станциях контролировать и осуществлять передачу информации в реальном времени из центра управления на мониторы системы. Передаваемая информация может включать различное информацию о прибытии и отправлении поездов, новости, рекламу, информацию в случае чрезвычайных ситуаций , что повышает эффективность и безопасность движения пассажиропотоков.

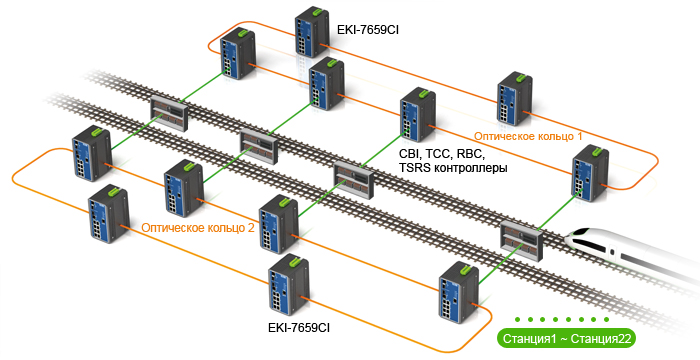

Контроль за подвижным составом

Для контроля подвижного состава со стороны прилегающей к железнодорожным путям территории управляющий телекоммуникационный шкаф наружного исполнения включает в себя специализированные контроллеры CBI, TCC, RBC и TSRS для обеспечения безостановочной работы.

Оптическая сеть на базе промышленных коммутаторов Advantech выполнена в виде двух оптических колец и каждый контроллер подключен одновременно к каждому из этих колец.Технология резервирования X-Ring обеспечит время самовосстановления работы кольца в случае повреждения

Предлагаемые продукты

EKI-6558TI

  • EN50155 IP67 8-портовый управляемый Ethernet коммутатор с поддержкой расширенного диапазона температур
  • Надежный коммутатор с коннектором M12, класс защиты IP67, поддержка расширенного диапазона температур и зарезервированным входом по питанию
  • Соответствие стандарту EN50155 для использования на железной дороге
  • Поддержка резервирования по протоколу X-Ring (время восстановления< 10 ms)

Спецификация

EKI-7559SI

10-портовый управляемый отказоустойчивый коммутатор Fast Ethernet с 2 оптическими портами и расширенным диапазоном рабочих температур

  • Поддержка технологии резервирования Advantech XRing (время восстановления < 10 мс)
  • Управление сетью: VLAN/GVRP, контроль качества обслуживания (QоS), групповые рассылки (IGMP Snooping), агрегирование каналов (LACP), ограничение полосы (Rate Limiting)
  • Конфигурирование: Web-браузер, Telnet, консоль RS-232, SNMP

Спецификация

EKI-7659CI

10- портовый управляемый отказоустойчивый коммутатор с поддержкой PoE и расширенным диапазоном рабочих температур

  • Поддержка технологии резервирования Advantech XRing (время восстановления < 10 мс)
  • Управление сетью: VLAN/GVRP, контроль качества обслуживания (QоS), групповые рассылки (IGMP Snooping), агрегирование каналов (LACP), ограничение полосы (Rate Limiting)
  • Конфигурирование: Web-браузер, Telnet, консоль RS-232, SNMP

Спецификация

EKI-4668C

Управляемый коммутатор 3-го уровня с 24 портами Fast Ethernet и 4 комбинированными портами

  • SFP-слоты для подключения к оптоволоконным сетям (время восстановления < 10 мс), RSTP/ STP и объединение портов
  • Коммутатор 3-го уровня с поддержкой протоколов динамической маршрутизации OSPF и IP-маршрутизации RIP

Спецификация

EKI-2526S

6-портовый неуправляемый коммутатор Fast Ethernet с 2 одно/многомодовыми оптическими портами

  • Тонкий форм-фактор в металлическом корпусе IP30 обеспечивает надежность и управляемость устройства
  • Коммутатор надежно работает в жестких условиях
  • Поддержка защиты 3,000 V (EFT) и 4,000 V Ethernet ESD

Спецификация

EKI-1526

16-портовый сервер последовательных интерфейсов для сети Ethernet

  • Два порта Ethernet для реализации функции резервирования
  • Конфигурирование с помощью программы под ОС Windows, WEB-консоли, консоли Telnet и консоли последовательного интерфейса
  • Режимы работы: Виртуальный СОМ-порт, TCP сервер, TCP клиент, UDP и протокол RFC2217

Спецификация

Линейка продуктов для промышленных коммуникаций

Серия EKI-1000

Проводные и беспроводные девайс-серверы Подробнее

Серия EKI-2000

  • Коммутаторы и медиа- конверторы начального уровня Подробнее
  • Управляемые компактные коммутаторы Подробнее

Серия EKI-4000

Монтируемые в стойку коммутаторы 2-го и 3-го уровней Подробнее

Серия EKI-6500

EN50155 IP40/67 Ethernet коммутаторы Подробнее

Серия EKI-7000

Высокопроизводительные коммутаторы Подробнее

Серия EKI-6300

Беспроводные точки доступа Подробнее

Более подробную информацию можно получить в ближайшем офисе компании RTS-Ukraine - официального партнера компании Advantech в Украине.
