"Народные" цифровые регуляторы температуры от Delta Electronics

"Народные" цифровые регуляторы температуры от Delta Electronics
10.03.2013 16:01
Задачи измерения и регулирования температуры встречаются везде - от инкубаторов, сушильных, коптильных шкафов до спиртзаводов, металлургических печей, систем огневых испытаний узлов космической техники. Эти задачи, как и многие другие в АСУ ТП решаются разными способами , если конечно не приковывать себя к единственному изученному бренду.

Некоторые решают их с помощью интеллектуальных датчиков с цифровым протоколом, другие упорно ищут недорогие модули расширения ПЛК для медных термометров сопротивления, третьи пытаются собрать сигналы от RTD с помощью промышленного ПК или встроенного контроллера АСУ ТП. Четвертые считают, что нет ничего лучше и дешевле, чем термоконтроллеры местных украинских или российских брендов.

Стоимость вышеперечисленных  способов может отличаться в разы, при сопоставимых технических и эксплуатационных характеристиках.

Мы хотим Вас познакомить с семейством универсальных температурных контроллеров Delta Electronics, которые умеют измерять температуру с помощью практически любых датчиков, ее стабилизировать  либо регулировать  по заданной временной программе, управляя клапанами, твердотельными реле или просто сухими контактами, самонастраиваться на объект управления, работать автономно, от встроенной панели с удобными кнопками и  большими индикаторами, либо в дистанционном режиме, передавая информацию и получая уставки от  верхнего уровня по протоколу ModBus. И все это при рекордно низкой стоимости, сопоставимой со стоимостью некоторых нормализаторов.

Благодаря простоте, неприхотливости и низкой цене эти контроллеры уже стали в некоторых странах действительно “народными”.

Цифровые контроллеры температуры Delta Electronics поддерживают до 14-ти типов термодатчиков (включая ТХК и ТСП-50) и 5 типов аналоговых сигналов.

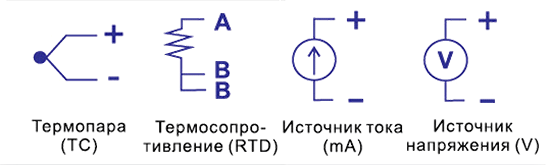

Рис.1. Цифровые терморегуляторы Delta поддерживают 14 типов термодатчиков (включая ТХК и ТСП-50) и 5 типов аналоговых сигналов

Получая сигнал обратной связи по температуре, терморегулятор сравнивает его с сигналом задания (уставкой) и с помощью ПИД-регулятора формирует соответствующий сигнал на выходе. Контроллер температуры, в зависимости от своего типа и назначения, может иметь в качестве выхода перекидное реле, импульсное напряжение для подключения твердотельных реле, аналоговый сигнал по току (4 - 20 мА) или напряжению (0 - 10 В).

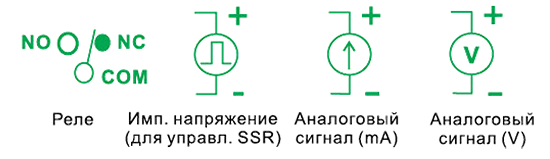

Рис.2. 4 типа выходов: реле, импульсный, аналоговое напряжение 0-10В и токовый выход 4-20мА

Аналоговый выход контроллера температуры может быть использован для управления, например, регулятором мощности, частотным преобразователем, клапаном или задвижкой или другим устройством с аналоговым входом.

Также существуют специальные серии термоконтроллеров, например, серия DTV, предназначенная для управления запорно-регулирующей арматурой. Контроллеры DTV, в отличие от других серий регуляторов, имеют входы для подключения датчика обратной связи (потенциометр, напряжение) по положению исполнительного механизма запорной арматуры.

Рассмотрим серии регуляторов подробнее:

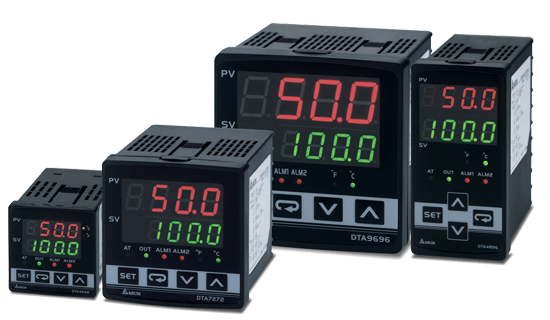

Рис.3. Регуляторы серии DTA

Регулятор температуры серии DTA является локальным одноканальным терморегулятором и подходит для большинства типовых практических задач управления процессом нагрева или охлаждения. DTA имеет пять типоразмеров лицевой панели (48х48, 48х96, 72х72, 96х48, 96х96), удобный интерфейс пользователя и три типа управляющих выходов.

  • Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100)
  • Управляющий выход: реле, импульсное напряжение (SSR), ток 4...20мА
  • Режимы управления: ПИД-регулирование, ВКЛ/ВЫКЛ и ручное управление
  • Функция автонастройки
  • Управление нагревом или охлаждением
  • 2 alarm-выхода с 10 режимами сигнализации
  • Порт RS485 (опция)

Серия DTA, как и другие блочные серии Delta Electronics уже имеют в своем составе блок питания 220В, так что Вам не прийдется покупать его отдельно.

Листовая цена  на термоконтронтроллеры серии DTA начинается с 670 грн без НДС на февраль 2013

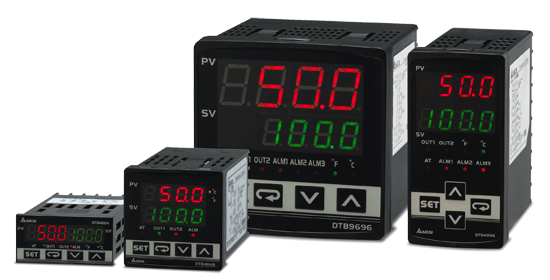

Рис.4. Цифровые терморегуляторы серии DTB c расширенными функциями, внешне почти не отличаются от DTA

По сравнению с DTA, в регулятор серии DTB добавлен аналоговый выход по напряжению, функция двухконтурного управления одновременно нагревом и охлаждением, а так же режим программного управления.

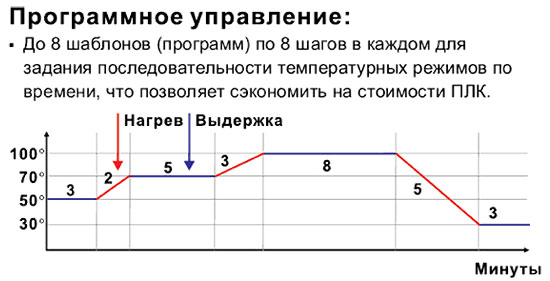

Рис.5. Программное управление, реализованное почти во всех сериях регуляторов Delta Electronics

Благодаря универсальному аналоговому входу DTB помимо температуры может управлять и другими процессами (давление, расход, и т.д.). Кроме того DTB умеет работать с дешевым медным термометром сопротивления.

DTB имеет 4 типоразмера лицевой панели (48х24, 48х48, 48х96, 96х96) и встроенный порт RS-485
  • Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100, Cu50), аналоговый
  • Управляющие выходы: реле, импульсное напряжение (SSR), аналоговый 4...20мА, 0...10В
  • Режимы управления: ПИД, ВКЛ/ВЫКЛ, программное и ручное управление
  • Функция автонастройки, управление нагревом/охлаждением, клапанами
  • 10 режимов сигнализации;
  • Функция блокировки кнопок;
  • Встроенный порт RS-485 (Modbus)

Терморегуляторы серии DTB и других могут управлять одновременно двумя контурами - нагрева и охлаждения, для реализации наиболее оптимального переходного процесса.

Контур нагрева может воздействовать на нагреватель, либо заслонку теплоносителя, в то же время контур охлаждения может управлять компрессором системы охлаждения.

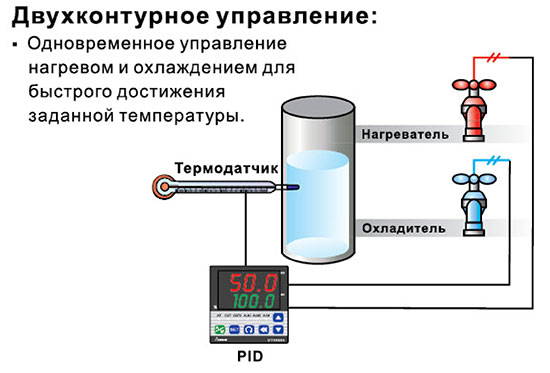

Рис.6. Двухконтурное управление нагревом и охлаждением

Серия регуляторов DTB применяется в системах отопления и кондиционирования зданий, для точного поддержания и программного управления температурой в печах, управления зонами нагрева в экструдерах, термопластавтоматах и т.д.

Листовая цена на терморегуляторы серии DTB начинается с 800 грн без НДС

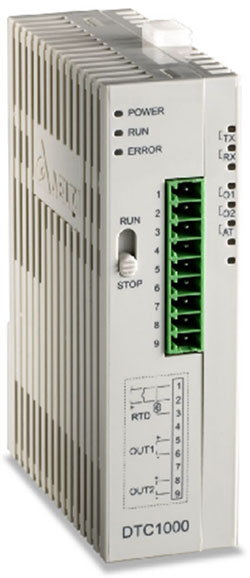

Рис.7. Терморегулятор серии DTC выполнен в коспусе ПЛК серии S Delta Electronics

Серия DTC - это оптимальное решение для многоканальных измерений, управления и мониторинга. Компактная конструкция с установкой на стандартную DIN-рейку, обеспечивает подключение до 7-ми модулей расширения, подключаемых к базовому модулю без дополнительных проводов, c помощью специального разъема, установленного на боковой плоскости корпуса. Разъем обеспечивает как подачу питания, так и связь с модулем расширения.

DTC выполнен в таком же  корпусе, как и  ПЛК серии S Delta Electronics и органично смотрится с ним в одном шкафу. Отсутствие индикации экономит деньги, место и количество проемов в шкафу и, в то же время не является неудобством, что будет показано ниже.

Контроллер серии DTC обладает такими же функциональными возможностями, как DTB, плюс имеет возможность работать как нормирующий преобразователь с пропорциональным аналоговым выходом или удаленное УСО, опрашиваемое по MODBUS.

Таким образом Вы можете разместить один или несколько модулей DTC в месте расположения датчиков температуры, экономя на дорогом термопарном или экранированном кабеле. Опросить модули DTC дешевле всего по цифровому протоколу с помощью SCADA/Softlogic S3, которая умеет не только собирать информацию, но и управлять объектом в жестком реальном времени, поддерживает горячее резервирование, ведет распределенную базу данных, работает в Linux, Windows и QNX.


Самое интересное, что цена такого нормирующего преобразователя/RTU будет весьма конкурентна. Так, листовая цена 1 шт термопреобразователя DTC начинается с 740 грн без НДС.

Параметр Спецификация
Напряжение питания 24 В постоянного тока
Диапазон питания ( 90÷110 ) %
Потребляемая мощность Максимально 3Вт на каждый модуль
Входной сигнал Термопары: K , J , T , E , N , R , S , B , L , U , ТХК
Термосопротивления: тип Pt100, JPt100, Cu50 (опция)
Аналоговый: 0-5В, 0-10В, 0-20мА, 4-20мА, 0-50мВ
Время выборки Аналоговый вход: 0.15 сек; термодатчик: 0.4 сек.
Метод управления ПИД-регулятор
ПИД-регулятор с программным управлением
двухпозиционный регулятор (ВКЛ/ВЫКЛ)
ручная регулировка
Управляющие выходы R : релейный выход, однополюсный нормально-открытый
- 250 В переменного тока, 3 А (резистивная нагрузка)
V : импульсный выход по напряжению (SSR)
– 12В +10% ~ -20% (Макс. ток нагрузки 40 мА)
С: аналоговый выход
– 4-20мА постоянного тока (сопротивление нагрузки – макс. 500 Ом)
L : аналоговый выход по напряжению
–0-10В постоянного тока (сопротивление нагрузки должно быть больше 1 кОм)
Функции выходов Управляющий выход,
сигнальный выход,
ретрансляционный выход (только для аналогового выхода 1-й группы)
Функции аварийной сигнализации 12 режимов аварийной сигнализации
Коммуникация по RS-485 MODBUS ASCII/RTU, 2400~38400 бит \ с
Вибропрочность 10-55 Гц, 10м/с 2 в течение 10 минут по каждой из трех осей
Ударопрочность Макс. 300 м/с 2 , 3 раза по каждой из трех осей, 6 направлений.
Рабочая температура окр. среды 0° - +50° С
Температура хранения -20° - +65° С
Максимальная высота установки 2000 м. над уровнем моря.
Степень загрязнения окр. среды 2
Влажность окружающей среды 35% - 85% относительной влажности (без образования конденсата)
Выходные сигналы Релейный 250 VAC/5A
Импульсное напряжение DC14V, 40mA
Токовый 4÷20 mA
Линейное напряжение 0÷10 В
Таблица 1. Спецификация термо контроллера DTC

Может показаться, что отсутсвие индикации и кнопок управления , делает эксплуатацию DTC неудобной, хотя и экономит деньги.

На самом деле это не так.  C помощью самой дешевой панели оператора Delta Electronics можно управлять хоть 2-мя сотнями контроллеров DTC, имея одну интеллектуальную панель HMI и один вырез в двери шкафа, вместо 2-х сотен неинтеллектуальных панелей регуляторов, разместить которые в одном шкафу проблематично.

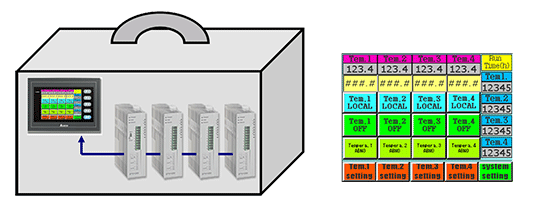

Рис. 8. Тестовый чемоданчик для измерения температуры с помощью DTC и панели оператора

Вы можете даже сделать мобильный тестовый стенд для измерения температуры, просто поместив в один кейс несколько модулей DTC c панелью оператора Delta.

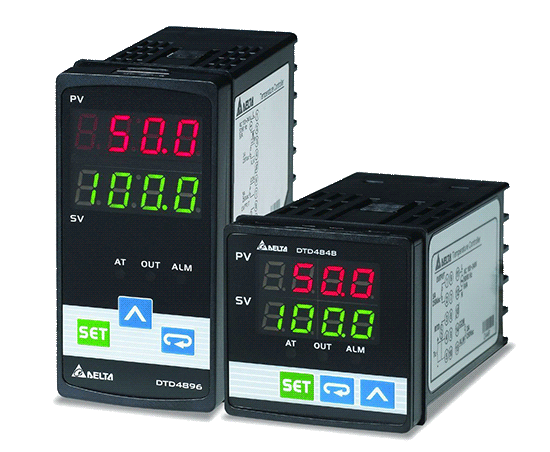

Рис.9. Серия DTD

Если же Вы не хотите платить за коммуникационные протоколы и функции, которыми Вы не пользуетесь, тогда серия DTD - для Вас

Это простые программируемые электронные температурные контроллеры по  очень конкурентной цене.

Так стоимость терморегуляторов серии DTD начинается с 570 грн без НДС за 1 шт.

Они лишены коммуникационных возможностей, имеют всего один управляющий выход (реле или напряжение 14В) и один сигнальный выход.

Наличие универсального аналогового входа позволяет подключать к данным цифровым терморегуляторам 14 типов термодатчиков (термопара: K, J, T, E, N, R, S, B, L, U, TXK; термосопротивление: Pt100, JPt100, Cu50) и датчики с унифицированным аналоговым выходом (0...20мА, 4...20мА, 0...5В, 0...10В, 0...70мВ).

Электронные терморегуляторы DTD – это идеальное по цене и функциональности решение задачи регулирования и поддержания температуры в инкубаторах, котлах, пищевых линиях.

В случаях, когда на промышленных котлах требуется, чтобы терморегулятор котла имел возможность передачи/получения информации по сети, например, Ethernet, мы рекомендуем использовать цифровой терморегулятор на микроконтроллере, например, серии DTA или DTB. Цена этих электронных терморегуляторов чуть выше, чем у серии DTD, но и функциональные возможности значительно шире.

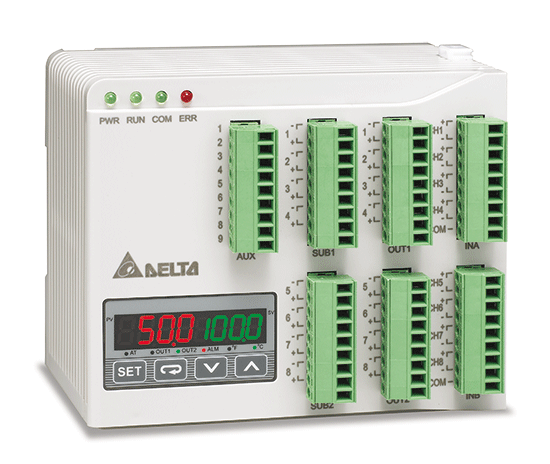

Рис.10. Многоканальный блочный регулятор температуры серии DTE

Если не хотите сами делать чемоданчик из примера выше, то Delta Electronics его сделала для Вас в виде серии DTE.

По сути дела - это до 8-ми DTC в общем корпусе с простой цифровой панелью управления. Если 8-ми не хватает, то вы можете его расширить еще 7-мью модулями DTC, просто пристегнув их сбоку к разъему, с которыми автоматически синхронизируются коммуникационные протоколы и даже автоматически устанавливаются адреса.

Каждый измерительный канал работает независимо. DTE монтируются на DIN-рейку и имеют много опциональных выходных модулей (реле, импульсное напряжение, аналоговые выходы).

DTE имеет встроенный RS-485 интерфейс со скоростью обмена до 115 200 бит/сек и автоматическое программное управление с 64 наборами температуры и времени.

Таким образом с помощью регулятора DTE, усиленным при необходимости модулями DTC, можно получить автономную многоканальную систему регулирования, оснащенную минимальным  интерфейсом и имеющую рекордную стоимостью канала.

Так базовый модуль DTE стоит около 1400 грн без НДС, а один съемный модуль расширения к нему - 270 грн без НДС.

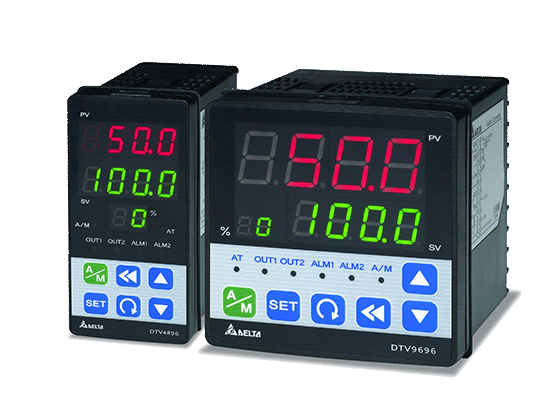

Рис.11. Серия DTV Delta Electronics, которая умеет управлять задвижками

Цифровой терморегулятор DTV умеет управлять заслонками, задвижками, дверями, жалюзи, клапанами, и другой запорно-регулирующий арматурой для регулирования температуры. Для этого он принимает сигнал положения арматуры от датчика обратной связи.

Этот терморегулятор имеет дружественный интерфейс и прост в управлении.
DTV имеет встроенный Modbus интерфейс и ряд полезных свойств и возможностей:
  • Отдельная кнопка для переключения между ручным и автоматическим режимом работы
  • Дополнительная кнопка левого смещения для выбора разряда отображаемого числа
  • Отображение (в %) выходного значения для оценки оператором состояния открытия вентиля
  • 2 сигнальных выхода, 17 режимов сигнализации.
  • RS-485 интерфейс (Modbus)
  • Входы для подключения датчика (потенциометр, напряжение) обратной связи по положению исполнительного механизма

Цифровой терморегулятор DTV успешно применяется  в системах тепло- и водоснабжения.

Цена цифрового терморегулятора DTV составляет 1080 грн без НДС.

К преимуществам терморегуляторов Delta Electronics можно отнести наличие функции автонастройки параметров ПИД регулятора на объект, с целью оптимизации качества переходного процесса и минимизации ошибки регулирования.

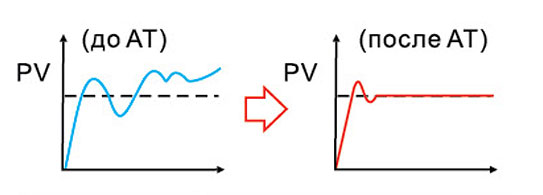

Рис.12. Качество переходного процесса до и после работы функции  автонастройки параметров ПИД регуляторов

Наличие функции автонастройки резко снижает специфические требования к квалификации наладчиков оборудования.

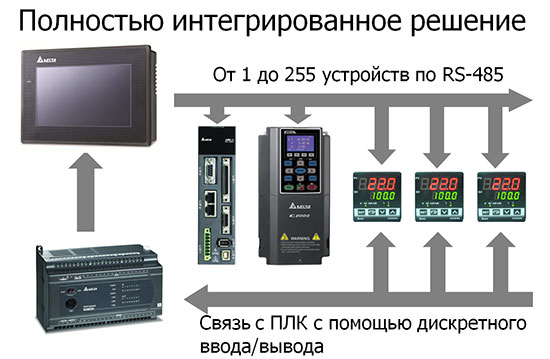

Однако наиболее ярко проявляются преимущества термоконтроллеров Delta Electronics в сочетании с другим оборудованием этой компании. Они, как конструктор “Lego” просто и без проблем интегрируются  с другим оборудованием Delta Electropnics, а именно c таймерами-счетчиками,  панелями оператора, ПЛК, частотно-регулируемым приводом и сервоприводом.


Рис.13. Автоматизация линии, станка или участка с помощью средств автоматизации Delta Electronics

Поэтому, как полная стоимость такого решения так и его эксплуатационные характеристики окажутся намного  привлекательнее, чем набор из оборудования нескольких фирм.

Первыми конкурентные преимущества контроллеров Delta Electronics подтвердили производители хлебопекарного оборудования из России и Украины, которые без колебаний отдали предпочтение терморегуляторам Delta, несмотря на высокую конкуренцию в этом сегменте.

Мы же предлагаем Вам оценить качество и удобство этого оборудования самим.

Для этого мы готовы без колебаний как предоставить образцы для тестирования в Вашем проекте, так и обеспечить необходимую консультационную поддержку от наших инженеров.

Звоните нам сейчас !
