Новый энергосберегающий привод для термопластавтоматов (HES) от Delta Electronics

Новый энергосберегающий привод для термопластавтоматов (HES) от Delta Electronics
24.05.2013 14:57
Новая система гибридного привода HES от Delta Electronics обеспечивает точное управление потоком для каждого процесса литья под давлением, а также решает вопросы потери энергии традиционных машин. Это решение поможет улучшить качество продукции, конкурентоспособность на рынке и повысить производительность.

Delta Electronics традиционно радует, в очередной раз пополняя список надежного и доступного оборудования, теперь освоив и запустив новое производство системам гибридного привода для термопластавтоматов HES.

Сравнивая их с традиционными системами Вы найдете массу преимуществ. Снижено энергопотребление маслостанцией инжекционно-формовочной машины, а именно на стадиях прижима и охлаждения, обеспечена поддержка высокой производительности и точности. Энергопотребление снижено в среднем на 40% по сравнению с системами с регулируемым насосом, а по сравнению с традиционными гидронасосами энергопотребление ниже в среднем на 60%.
Система позволяет снизить температуру масла на 5 …10С, снизить его расход на 50….60%, уменьшить объем маслобака и масляного радиатора.

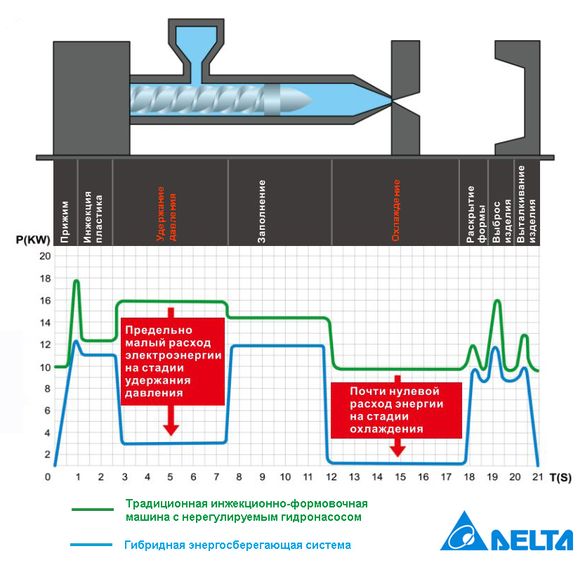

рис. 1. График энергопотребления инжекционной формовочной машины


Другие преимущества:
  • Высокая повторяемость операций: точное регулирование давления и расхода позволяют достичь погрешности повторения операций до 0,09%.
  • Долгое удержание давления: удержание формовочных клапанов надежно закрытыми длительное время для формовки толстых изделий.
  • Быстрый отклик на изменение частоты: использование серводвигателя на постоянных магнитах ускоряет время отклика на изменение частоты до 50мс.
  • Устойчивость к жестким условиям окружающей среды: энкодер двигателя устойчив к вибрациям, загрязнению маслом и пылью.
  • Использование при модернизации старых машин: система поддерживает управление аналоговыми сигналами с линейной коррекцией по 3 точкам.
  • Экономия на трубах: которые можно рассчитать на меньший поток масла.


Модель HES____43A HES____43A
063G 063H 080G 080H 100G 100H 100Z 125G 125H 160G 160H 200G
П
о
т
о
к
Подача насоса Куб.см/
оборот
25 32 40 50 64 80
Поток Л/мин 63 80 100 125 160 200
Макс.поток Л/мин 75 96 120 150 192 240
Линейность % Минимальное значение 1%
Запаз-дывание % Минимальное значение 1%
Д
а
в
л
е
н
и
е
Макс. давление МПа 14 18 14 18 14 18 14 18 14 18 14
Мин. давление МПа 0,1
Линейность % Минимальное значение 1%
Запаз-дывание % Минимальное значение 1%
Д
в
и
г
а
т
е
л
ь
Мощность кВт 11 15 20
Класс изоляции Class A
Метод
охлаждения
Принудительное охлаждение
Температура окружающей
среды
0~40 °С
Относительная влажность 20~90% RH
Вес насоса
и двигателя
кг 82 83 108 110 144
Э
л
е
к
т
р
о
п
р
и
в
о
д

п
е
р
е
м
е
н
н
о
г
о

т
о
к
а
Модель VFD-__VL43A-J 110 150 185 200 300 370
Рабочее
напряжение
3-фазы: 380~480В, 50/60Гц
Номинал. вых. мощность кВА 19 25 29 34 46 56
Вес кг 10 13 13 13 36 36
Тормозной блок Встроенный Внешний, опционально
Детектор
скорости
Резольвер
Управление давлением 0~10В, поддержка настройки по 3-м точкам аналоговых входов
Управление процессом 0~10В, поддержка настройки по 3-м точкам аналоговых входов
Многоф.
терминал ввода
5 канала ввода 24В 8мА
Многоф.
терминал вывода
2 канала вывода 24В 50мА, 1 канал релейного вывода
Напряжение аналог. выхода 1 канал постоянного тока 0~10В
Метод
охлаждения
Принудительное охлаждение
Температура окружающей
среды
-10~45 °С
Относительная влажность до 90% RH (без конденсата)
Защиты от перегрузки по току, перенапряжения, низкого тока, перегрузки или перегрева привода тока, перегрузки или перегрева двигателя, ошибок скорости вращения.
М
а
с
л
о
Проточная среда HL-HLP DIN51 524 Part1/2 R68, R43
Рабочая t °С От -20 до 100
Вязкость @40 °С 67,83
@100 °С 8,62
Дополнительно Доступны при заказе: предохранительный клапан, фильтр электромагнитных помех

Комплект поставки системы привода для термопластавтомата включает: преобразователь частоты, двигатель со смонтированным насосом и датчик давления.

Например, модель HES080G43A включает:

  • Двигатель на постоянных магнитах со смонтированным насосом, объемом потока 63 литра в минуту, максимальным давлением 14 МПа,
  • Специализированный преобразователь частоты VFD-110VL43A-J, мощностью 11 кВт (19кВА)
  • Датчик давления

Дополнительно к стандартному комплекту можно приобрести:

  • Предохранительный клапан
  • Стабилизатор
  • Фильтр электромагнитных помех


Задайте вопрос инженеру по продажам в ближайшем офисе !

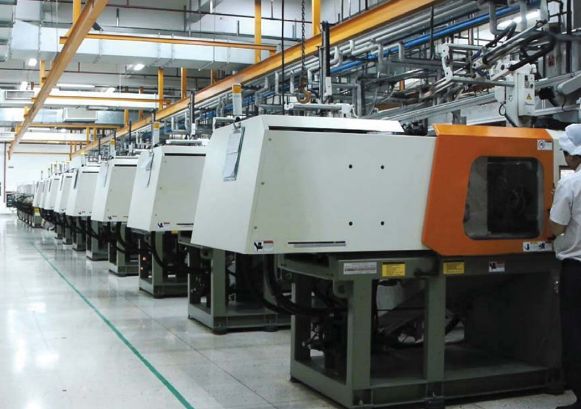

рис. 2. Цех литья пластмассовых изделий
