Расточной станок за 14 дней на базе оборудования Delta Electronics

Расточной станок за 14 дней на базе оборудования Delta Electronics
08.12.2014 11:48
Машиностроительная компания «Навигатор-Л», специализирующаяся на разработке и производстве нестандартного оборудования для предприятий топливно-энергетической отрасли, нефтегазодобывающей и электрогенерирующей промышленности, совместно с инженерами компании «СРВ-Украина», разработала и успешно внедрила уникальный переносной расточной станок, предназначенный для обработки отверстий фланцевых соединений узлов гидротурбин. В проекте применялось оборудование Дельта Электроникс.

Сложность задачи заключается в том, что массивные детали весом сотни тон скрепляются огромными болтами, отверстия под которые растачиваются по месту с ювелирной точностью.

Станок состоит из трех узлов: силового блока, блока управления и собственно, механической части. Вращение шпинделя и подача приводится двумя сервомоторами через редукторы, работой механизма управляет контроллер, интерфейс системы реализован средствами панели оператора.

Отсутствие достаточного времени на разработку подтолкнуло к оригинальному решению: отказать от классической более громоздкой схемы число-импульсного управления сервоприводами в пользу более простого способа, когда ПЛК только обрабатывает блокировки и выдает сигналы управления, а задание скорости передается по интерфейсу непосредственно на привод с панели оператора.

Оборудование Дельта Электроникс в очередной раз показало себя в этой задаче с лучшей стороны. Благодаря тому что все оборудование было от одного производителя, оно отлично “состыковалось”, а простое и полнофункциональное ПО (которое к тому же еще и бесплатное) позволило запрограммировать ПЛК и панель в считанные часы.

Несмотря на то, что подобную задачу можно было с успехом решить с помощью классического чатотно-регулируемого привода, заказчик выбрал серво, за их компактность, жесткие моментные характеристики, и невысокую цену (комплект сервопривода обошелся в туже цену, что и “частотник” с хорошим асинхронным двигателем и энкодером).

В итоге проект был реализован в самые сжатые сроки. На все про все ушло всего две недели. К нашему удивлению установка заработала с первого раза и по своим характеристикам полностью отвечала ожиданиям заказчика.

Примененное оборудование Дельта Электроникс:
Сервоприводы серии ASDA-B2 400 и 700 Вт. Программное обеспечение конфигурирования ASDA_Soft V5.02.46
Программируемый логический контроллер DVP24ES200T с модулем расширения DVP16XN211T. Инструментальное ПО: ISPSoft 2.05
Панель оператора DOP-B07E515. Инструментальное ПО DOPSoft 1.01.10

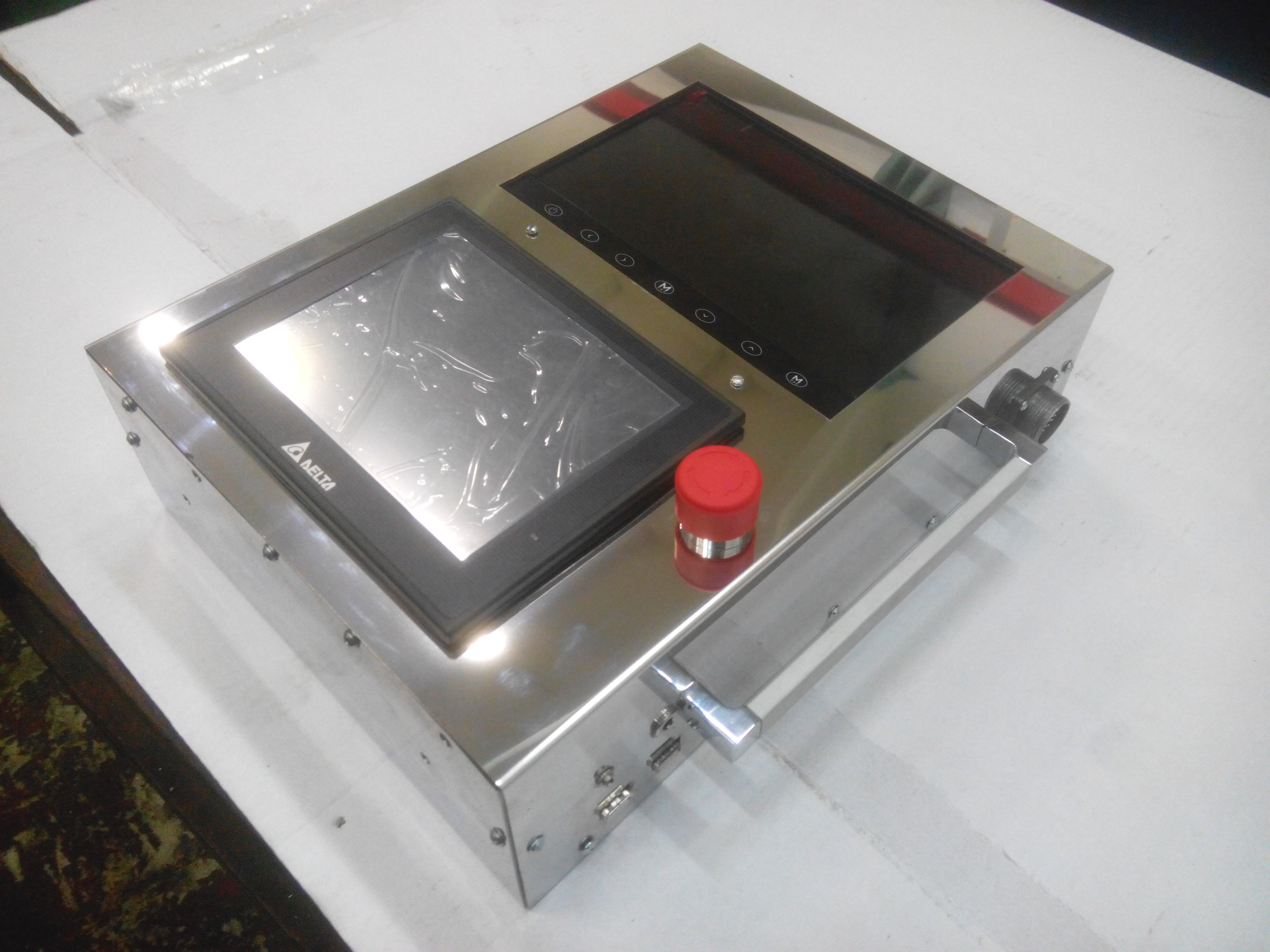

Пульт оператора с панелью DOP-B и экраном для видеокамеры


Пульт оператора с панелью DOP-B и экраном для видеокамеры

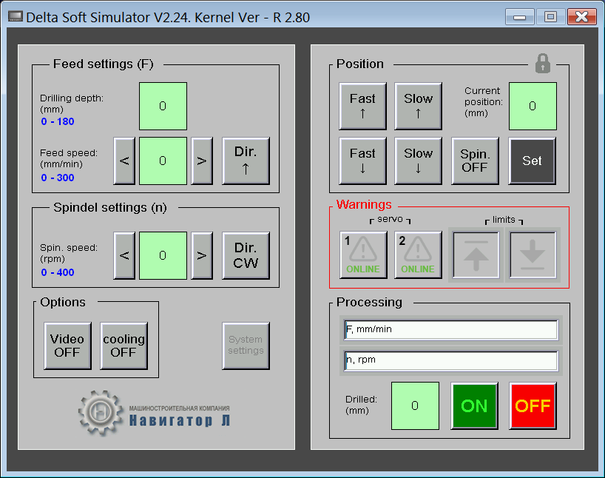

Интерфейс панели оператора

Интерфейс панели оператора
