Контрольно-измерительное оборудование Agilent

Осциллографы общего назначения


Новое семейство осциллографов предназначено для широкого применения, но наилучшим образом подходит для разработчиков смешанных аналого-цифровых или микроконтроллерных устройств, благодаря применению:

памяти большого объёма со средствами быстрой прокрутки и масштабирования сигналов,
дисплея высокой чёткости с 32 градациями серого,
многоуровневой и гибкой системы синхронизации,
aналого-цифровых преобразователей с низким уровнем шума и высокой точностью,
интуитивно-понятного и простого интерфейса.

Осциллограф 54621A

Ширина полосы пропускания канала сигнала от 0 до 60 МГц
Два входных канала
Частота дискретизации 200 МГц
Глубина памяти 2 Мбайт/канал; 4 Мбайт/канал при использовании одного канала

Осциллограф 54622A

Ширина полосы пропускания от 0 до 100 МГц
Два входных канала
Частота дискретизации 200 МГц
Глубина памяти 2 Мбайт/канал; 4 Мбайт/канал при использовании одного канала

Преимуществом 2-канальных моделей является наличие глубокой памяти MegaZoom, экрана с высоким разрешением и гибкой системы запуска. Эти модели вполне приемлемы для разработчиков, учитывающих стоимость приобретаемой аппаратуры и имеющих невысокие потребности по числу каналов.

Средство МеgaZoom обеспечивает этим осциллографам индикатор с высокой скоростью обновления данных на экране и быстрой реакцией на изменение положения органов управления на передней панели. Для эффективного использования глубокой памяти не требуется никаких специальных меню или органов управления.

Осциллограф смешанных сигналов 54621D

Ширина полосы пропускания канала сигнала от 0 до 60 МГц
Два осциллографических и 16 логических каналов
Частота дискретизации 200 МГц
Глубина памяти 2 Мбайт/канал
Коэффициент развёртки (горизонтальный канал) от 5 нс/дел. до 50 с/дел.

Осциллограф смешанных сигналов 54622D

Ширина полосы пропускания канала сигнала от 0 до 100 МГц
Два осциллографических и 16 логических каналов
Частота дискретизации 200 МГц
Глубина памяти 2 Мбайт/канал
Коэффициент развёртки (горизонтальный канал) от 5 нс/дел. до 50 с/дел.

54622.jpg (9248 bytes) Эти модели объединяют в себе уникальную возможность параметрического анализа сигналов осциллографа и многоканального анализа временных диаграмм логического анализатора, позволяя наблюдать сложные взаимодействия между сигналами одновременно по 18 каналам. Комбинация осциллографических, логических каналов и глубокой памяти MegaZoom с возможностью запуска по всем 18 каналам формирует совершенно новые и более эффективные способы отладки взаимодействия аналоговых и цифровых сигналов в схемах на основе 8- и 16-разрядных микропроцессоров.

Осциллограф 54624A

Ширина полосы пропускания от 0 до 100 МГц
Четыре входных канала
Частота дискретизации 200 МГц
Глубина памяти 2 Мбайт/канал
Одновременный сбор данных по каналам 1, 2, 3 и 4

Данный осциллограф является наилучшим выбором, если в схеме в основном используются аналоговые сигналы.

Осциллограф HP 54610B

Ширина полосы пропускания канала сигнала от 0 до 500 МГц
Два входных канала
Режим задержанной развертки
Отображение на экране внешнего сигнала запуска
Коэффициент развертки от 1 нс/дел. до 5 c/дел.

Осциллограф HP 54615B

Ширина полосы пропускания канала сигнала от 0 до 500 МГц
Частота дискретизации 1 ГГц на всех скоростях развертки
Чувствительность от 2 мВ/дел. до 5 В/дел.
Коэффициент развертки от 1 нс/дел. до 5 с/дел.
Погрешность коэффициентов развертки 0,005%
Обладает свойством захватывать короткие импульсные помехи и отображать мельчайшие детали исследуемого сигнала

Осциллограф HP 54616В

Данная модель является прибором с наивысшими для этой серии техническими характеристиками. Позволяет контролировать однократные перепады длительностью до 1 нс или наблюдать огибающие модулированных сигналов.

Ширина полосы пропускания канала сигнала от 0 до 500 МГц
Частота дискретизации 2 ГГц
Чувствительность от 2 мВ/дел. до 5 В/дел.
Коэффициент развертки от 1нс/дел. до 5 с/дел.
Погрешность коэффициента развертки 0,005%

Осциллограф HP 54616C с цветным индикатором

Аналогичен по своим характеристикам HP 54616B, но цветной экран делает более простой и наглядной работу пользователя с несколькими исследуемыми сигналами.

Интерфейсные модули для цифровых осциллографов
серии HP 54600

Для построения измерительно-вычислительных комплексов автоматизированных средств измерений, предназначенных для исследования, контроля сложных объектов, осциллографы серии HP 54600 можно оснастить дополнительными интерфейсными модулями с портами HP-IB (КОП), RS-232/ Centronix и дополнительными возможностями по сохранению и обработке сигналов.

Осциллографы серии Infinium HP 54810/15/20/25/45A

Высокие потребительские свойства осциллографов серии Infinium обеспечиваются комбинированием в каждом из них простой передней панели, напоминающей панели управления обычных аналоговых осциллографов, графического интерфейса пользователя стандартной IBM PC совместимой машины и встроенной информационной системы.

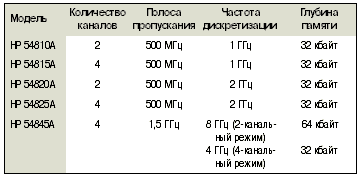

Таблица 1
