  Преобразователи аналоговых сигналов ANALOG DEVICES

Преобразователи и нормализаторы аналоговых сигналов фирмы Analog Devices предназначены для ввода сигналов с датчиков в устройство обработки и вывода сигналов для управления исполнительными механизмами. Они обладают высокой точностью, хорошей линейностью и обеспечивают гальваническую развязку сигналов.

Фирма Analog Devices выпускает аналоговые модули серий 5В и 7В. Каждая серия имеет широкую номенклатуру модулей, которые работают с различными источниками входных сигналов (токи, напряжения, сигналы от термопар, термометров сопротивления, тензодатчиков и т. д.), имеют различные выходные сигналы, напряжения питания и конструктивное исполнение, что обеспечивает максимальную гибкость при разработке системы управления.

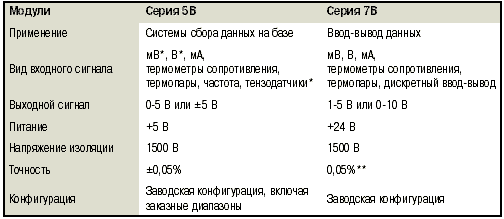

Основные характеристики аналоговых модулей


    *    Возможна поставка моделей с нестандартным диапазоном
    **    Гарантируется ±0,1% макс.



  Серия 5В

5bpanel.jpg (9246 bytes)Модули серии 5В предназначены для создания систем контроля и управления на базе микрокомпьютеров.

Модули представляют собой одноканальные устройства, обеспечивающие преобразование сигналов от датчиков, гальваническую развязку и нормирование сигналов. Конструктивно модули выполнены в виде монолитных блоков размерами 57x57x15 мм, монтируемых на специальную монтажную панель.

Входные модули выпускаются для работы с различными типами сигналов: мВ, В, мА, а также с частотными сигналами, сигналами термопар, термометров сопротивления и тензодатчиков. Полоса пропускания составляет 4 Гц для узкополосных моделей и 10 кГц для широкополосных.

Входные модули имеют сигнал разрешения или запрещения прохождения сигнала на выход (сигнал READ EN), что обеспечивает мультиплексное включение модулей.

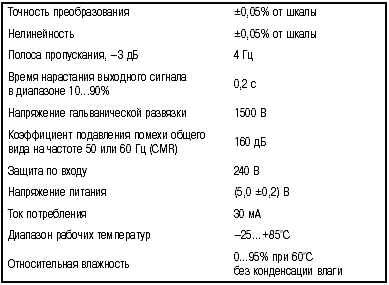

Основные технические характеристики входных модулей


Выходные модули 5В обеспечивают гальванически развязанный сигнал 4...20 мА или 0...20 мА. Диапазон сопротивления нагрузки составляет 0...650 Ом, полоса пропускания 400 Гц, время нарастания выходного сигнала при его изменении от 10% до 90% – 2 мс. Выходные модули имеют сигнал разрешения записи WRITE EN, что позволяет одному ЦАП работать с несколькими модулями, при этом необходимый период регенерации аналогового сигнала на входе каждого модуля должен быть не менее 25 мс.

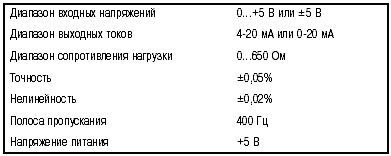

Технические характеристики выходных модулей


Монтажные панели для модулей серии 5В обеспечивают установку 1, 2, 8 и 16 модулей. Монтажные панели 5В01 и 5В02 рассчитаны на установку 16 модулей. На панелях установлены гнезда для модулей, клеммные соединители для подключения источников внешних аналоговых сигналов, компенсаторы холодного спая термопар, гнезда для измерительных резисторов и 26-контактный соединитель для подключения плат АЦП/ЦАП.

На монтажной панели 5В01 каждый модуль подключается к отдельному входу АЦП или выходу ЦАП. Монтажная панель 5В02 позволяет включать модули в мультиплексном режиме, при этом все входные модули подключаются на один вход АЦП, а все выходные – на один выход ЦАП.

Монтажные панели 5В08 и 5В08-MUX по функциям полностью аналогичны 5В01 и 5В02 соответственно и рассчитаны на установку 8 модулей типа 5В.

Панели 5В03 и 5В04 обеспечивают подключение 1 и 2 модулей соответственно.
Полная номенклатура модулей серии 5В приведена далее.

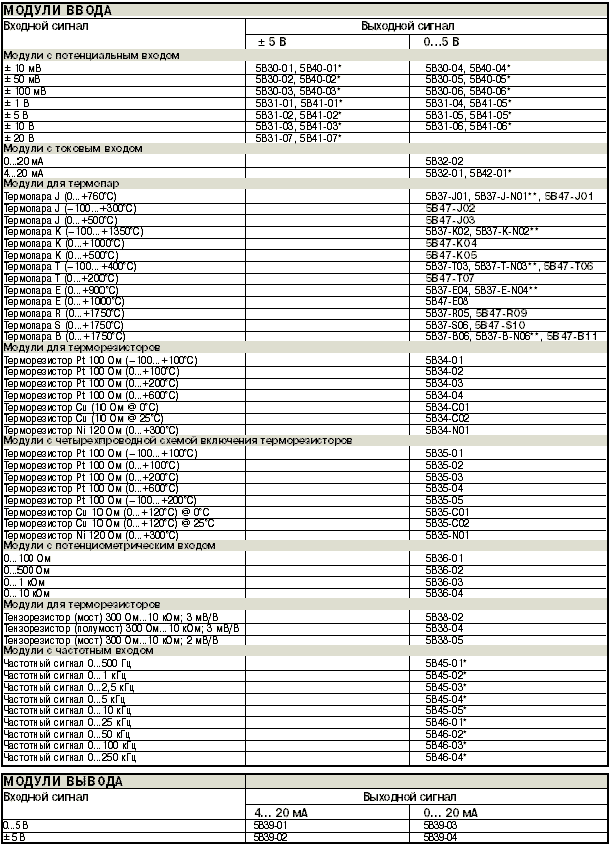

Номенклатура модулей серии 5В


Примечание. Жирным шрифтом отмечены модули с линеаризованной характеристикой;
    *    модули с полосой пропускания 10 кГц (100 Гц для 5B41);
    **    модули без компенсации ЭДС холодного спая.



  Серия 7В

7PANEL.jpg (4894 bytes)Нормализующие модули 7В функционально аналогичны модулям 5В, имеют приблизительно такие же точностные и эксплуатационные параметры.

Основным отличием является напряжение питания +24 В, диапазон выходных сигналов 1...5 В, 0...10 В и ±10 В, точность преобразования 0,1% и диапазон рабочих температур –40...+85°С.

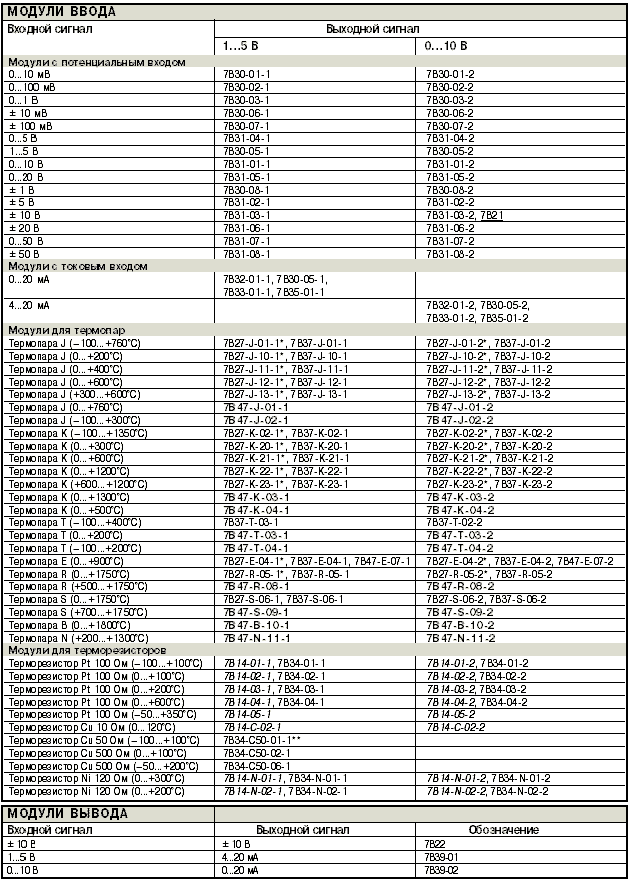

Номенклатура модулей серии 7В


Примечание. Курсивом отмечены модули без гальванической развязки;
жирным шрифтом отмечены модули с линеаризованной характеристикой;
подчеркнут модуль с выходным напряжением ±10 В;
    *    модули с напряжением гальванической развязки 100 В;
    **    модуль совместим с ТСМ50;
