Универсальные логические модули LOGO! |
|
Сфера применения |
Модули LOGO! предназначены для замены традиционных схем управления, выполненных на основе реле, контакторов и т.п. устройств. Они могут с успехом применяться как в бытовой технике, так и в промышленной сфере:
|
Отличительные особенности |
Логические модули имеют встроенные клавиатуру и дисплей. Для программирования модулей используются самые распространенные на практике логические функции, в том числе шесть базовых (AND, OR, NOT, NAND, NOR, XOR), а также ряд специализированных функций (задержка включения и выключения, импульсное реле, выключатель с часовым механизмом, реле с самоблокировкой, тактовый генератор и др.). Процедура программирования модулей состоит в выборе функциональных блоков и объединении их в программу управления путем простого нажатия соответствующих клавиш. Для хранения управляющей программы в модуле имеется встроенное энергонезависимое запоминающее устройство (EEPROM). Создание резервной копии программы, а также перенос ее на другие модули LOGO! могут быть осуществлены с помощью специальных модулей памяти. Модули LOGO!Bus могут быть использованы в качестве интеллектуальных ведомых устройств AS-интерфейса и осуществлять обмен данными с ПЛК или компьютерами, выполняющими функции ведущего устройства AS-интерфейса.
|
Исполнение |

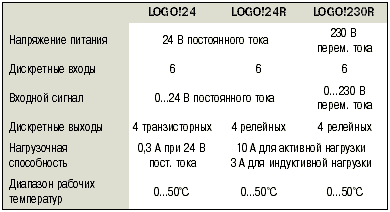

Логические модули LOGO! выпускаются в нескольких модификациях, отличающихся напряжением питания, количеством входов и выходов, а также наличием или отсутствием ряда функций и возможностей. Маркировка модулей несет информацию об их конструктивных особенностях:
Базовые варианты модулей (LOGO!Basic) имеют 6 входов и 4 выхода. Логические модули LOGO!Pure являются функциональными аналогами LOGO!Basic, но в отличие от них не имеют встроенного дисплея и клавиатуры. Их программирование выполняется с помощью компьютера или модулей памяти. Кроме того, выпускаются логические модули серии SIPLUS, являющиеся полными функциональными аналогами соответствующих модулей LOGO!, но рассчитанные на диапазон рабочих температур от –25 до +70°С.
|
Инструментальные средства программирования |
|
LOGO!Power |
При необходимости совместно с логическими модулями для питания датчиков и исполнительных устройств могут быть использованы модули блоков питания LOGO!Power с входным напряжением 85-263 В/50 Гц и с выходными напряжениями 24 В (1,3 А и 2,5 А), 15 В (1,85 А и 4 А), 12 В (1,9 А и 4,5 А), 5 В (3 А и 6,3 А). Диапазон рабочих температур от –20 до +55°С.
|
LOGO!Contact |
Для управления мощными исполнительными устройствами предназначен модуль LOGO!Contact, обеспечивающий коммутацию токов до 20 А для активной нагрузки или электродвигателей мощностью до 4 кВт. Поставляются варианты для управляющего напряжения 24 В постоянного тока и 230 В переменного тока.
|
Сертификаты |
Модули стандартного исполнения имеют морские сертификаты (American Bureau of Shipping, Bureau Veritas, Det Norske Veritas, Germanischer Lloyd, Lloyds Register of Shipping). Кроме того, LOGO! сертифицирован по UL, CSA и FM. Все модули LOGO! имеют сертификат Госстандарта России на соответствие требованиям стандартов ГОСТ Р 50377-92, ГОСТ 28244-89 и ГОСТ 29216-91. Сертификат № РОСС DE.ME20.B00820. Конструкция и электрические параметры промышленных мониторов Siemens обеспечивают их продолжительную работу в суровых промышленных условиях. Корпус мониторов выполняется из алюминия или пластмассы. Мониторы, предназначенные для панельного монтажа или монтажа в стойку, как правило, имеют только алюминиевый кожух для механической защиты электронных компонентов. Органы управления расположены на передней панели. Настройка параметров осуществляется посредством экранного меню (OSD). Особенностью промышленных мониторов Siemens является широкое использование коаксиальных линий связи для передачи видеосигналов, что позволяет вынести монитор на значительное (60 м и более в зависимости от разрешения) расстояние от вычислительной системы, а также обеспечивает возможность каскадного подключения мониторов. Кроме того, использование коаксиального кабеля с двойным экранированием позволяет получать очень стабильное изображение даже в условиях высокого уровня электромагнитных помех. И наконец, изоляция цепи «общий» сигнальных линий от цепи защитного заземления обеспечивает низкий уровень шумов видеосигнала даже при большой протяженности кабельных линий. Все промышленные мониторы Siemens по устойчивости к механическим воздействиям в рабочем состоянии удовлетворяют:
|
Универсальные логические
модули LOGO! являются компактными функционально
законченными изделиями, предназначенными для
решения простых задач автоматизации с
логической обработкой информации. Семейство
включает в свой состав несколько разновидностей
универсальных логических модулей, модули блоков
питания и модули с повышенной коммутационной
способностью.
Для разработки и отладки программ
для логических модулей LOGO! с помощью компьютера
предназначен программный пакет LOGO!Soft Comfort,
исполняемый под управлением операционных систем
Windows 95 или Windows NT 4.0. LOGO!Soft Comfort позволяет
осуществлять графический ввод и редактирование
программы. Разработка программы может
сопровождаться вводом комментариев для входных
и выходных сигналов, отдельных блоков и цепей.
Кроме того, пакет позволяет отлаживать программы
в режиме эмуляции логического модуля.
