Микроконтроллеры SIMATIC S7-200

Микроконтроллеры SIMATIC S7-200 предназначены для решения задач управления и регулирования в небольших системах автоматизации. При этом, SIMATIC S7-200 позволяют создавать как автономные системы управления, так и системы управления, работающие в общей информационной сети. Область применения контроллеров SIMATIC S7-200 исключительно широка и простирается от простейших задач автоматизации, для решения которых в прошлом использовались простые реле и контакторы, до задач комплексной автоматизации. SIMATIC S7-200 все более интенсивно используется при создании таких систем управления, для которых в прошлом из соображений экономии необходимо было разрабатывать специальные электронные модули.

Примеры областей применения

• Управление пакетировочными прессами;
• Системы очистки;
• Управление деревообрабатывающими станками;
• Управление автоматическими воротами;
• Управление лифтами и подъемниками;
• Управление конвейерными линиями;
• Пищевая промышленность;
• Системы удаленного контроля...

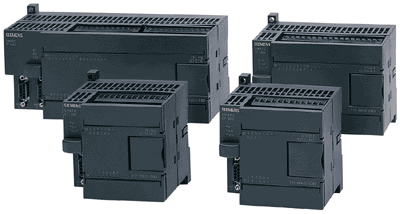

Спектр предлагаемых моделей

CPU 221 - малогабаритный центральный процессор обладающий достаточно высокой мощностью. Встроенные дискретные входы по выбору могут работать как быстрые 32 разрядные счетчики (четыре счетчика), линии прерывания (четыре линии), или как обычные дискретные входы. CPU 221 не имеет возможности расширения.
CPU 222 - модель, которая благодаря большому объему памяти и многочисленным интегрированным специальным функциям позволяет с успехом решать и достаточно сложные задачи автоматизации. CPU 222 имеет возможность наращивания через шину расширения (до 2 внешних модулей).
CPU 224/ 226 - эти модели обладают самыми лучшими характеристиками в семействе при управлении процессами в реальном масштабе времени. 6 быстрых счетчиков. CPU 224/ 226 имеют возможность наращивания через шину расширения (до 7 внешних модулей).
CPU 224 XP – самая последняя модель из семейства S7-200. Включает в себя всю функциональность CPU 224 и имеет дополнительно 2 аналоговых входа и один выход, для работы с аналоговыми сигналами без дополнительных модулей расширения. Для CPU 224 XP также доступно наращивание через шину расширения (до 7 внешних модулей).

PPI интерфейс

Все CPU серии S7-22x имеют встроенный PPI интерфейс (от точки к точке) используемый для соединения с программаторами (PG), ПК, дисплеями TD200, TP070 и другими панелями оператора. Интерфейс PPI имеет скорость передачи до 187.5 Кбит/с и может использоваться для подключения S7-200 в качестве ведомого MPI устройства (ведущие устройства: S7-300/400, панели оператора, текстовые дисплеи, кнопочные панели). Интерфейс PPI может использоваться для подключения модемов, устройств считывания бар-кодов, принтеров или для организации небольших сетей из контроллеров, панелей оператора и т.д.
Все CPU 22x способны выполнять операции над числами с плавающей запятой и поддерживают алгоритм ПИД - регулирования.

Сертификация

Контроллеры SIMATIC S7-200 отвечают требованиям международных стандартов VDE, UL, CSA и FM. Система управления качеством изготовления изделий SIMATIC S7-200 имеет сертификат ISO 9001. Программируемые контроллеры SIMATIC S7-200 имеют сертификат Госстандарта России № РОСС DE.АЯ46.B04607 на соответствие требованиям стандартов ГОСТ Р МЭК 60950-2002, ГОСТ 26329-84 (П.п. 1.2, 1.3.), ГОСТ Р 51318.22-99, ГОСТ Р 51318.24-99, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99.
