DOP-100

Характеристики

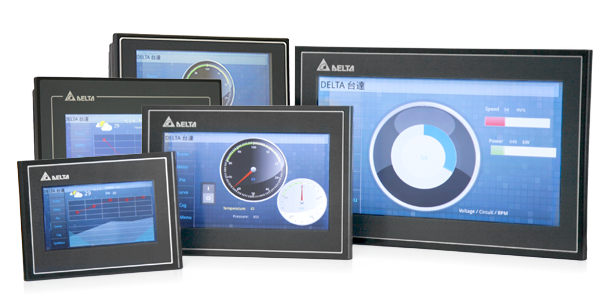

Новое поколение экономичных панелей оператора серии DOP-100 объединяют в себе новейший высокоскоростной процессор Cortex-A8 и сенсорный экран повышенной яркости, контрастности и насыщенности цвета. Новая серия DOP-100 обладает широкими сетевыми возможностями, такими как встроенный порт Ethernet и коммункационными функциями, включающими FTP, e-mail, удаленный мониторинг по VCN, а также NTP (протокол сетевого времени). Серия DOP-100 Series поддерживает 16 языков, включая русский.

Модельный ряд и основные характеристики:

DOP- 103BQ	DOP- 103WQ	DOP- 107BV	DOP- 107WV	DOP- 107EV	DOP- 107EG	DOP- 110CS	DOP- 110WS
4.3" (480 x 272пикселей)		7" (800 x 480 пикселей)			7" (800 x 600 пикселей)	10.1" (1024 x 600 пикселей)
2 или 3 комбинированных COM-порта (в зависимости от модели), поддержка RS232 / RS422 / RS485 Поддержка USB Поддержка карты SD в модели DOP-110WS Наличие порта Ethernet (в зависимости от модели) ЦПУ: ARM Cortex-A8 (800MHz) Flash память 256 Mб, оперативная память 256 Мб (512 Мб для моделей DOP-1xxWx) Защита сенсорного экрана по стандарту IP65 ПО для ПК DOPSoft 4.хх совместимо с операционными системами: Windows XP/Vista/7/8/10

Особенности:

• Усовершенствованный дизайн

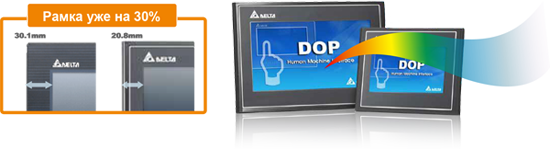

  • Более компактный корпус и облегченный вес панели для удобства монтажа
  • Более яркий и светлый дисплей
  • Расширенная библиотека экранных элементов, повышенное качество динамических индикаторов
• Расширенная функциональность рецептов
  • Поддержка группировки 2D/3D рецептов для более гибкого построения баз данных
  • Возможность использования различных форматов данных в одном рецепте
  • Рецепты можно сохранить в формате .csv для их удобного редактирования на компьютере
  • Рецепты можнозагружать через USB, карту SD или функцию FTP сервера
• Широкие сетевые возможности

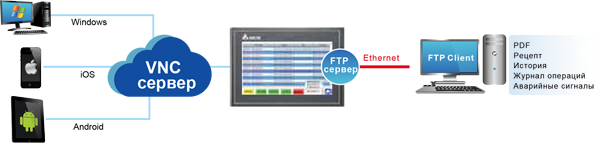

  • FTP сервер Каждая панель является FTP сервером, которым можно управлять для загрузки PDF файлов, рецептов, журналом операций, историей и аварийными сигналами через Ethernet
  • VNC сервер Встроенный сервер VNC позволяет удаленный мониторинг и управление панелями DOP-100 через специальные приложения (Windows, iOS, Android) Функция блокировки позволяет заблокировать удаленное управление через приложение при работе на объекте во избежание рассинхронизированных команд, при этом функция удаленного мониторинга остается активной.
• Журнал операций Для каждого аккаунта свой журнал операций, включающий широкий спектр информации для анализа действий разных пользователей и улучшения эффективности.
• Просмотр PDF файлов Возможность просмотра PDF файлов с USB дисков и карт SD. Инструкции по эксплуатации различных устройств всегда будут под рукой.
• Архивные данные (история)

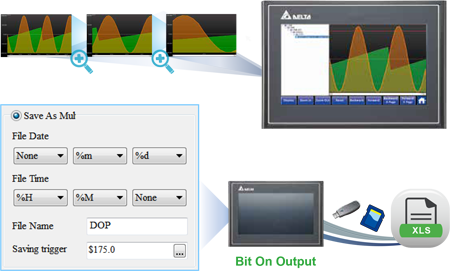

  • Возможность создания отчетов с персонифицированными именами файлов и меткой времени через управление битами
  • Просмотр архивных данных с USB диска или SD карты
  • Наличие зума для удобства просмотра данных



• Улучшенная функция аварий

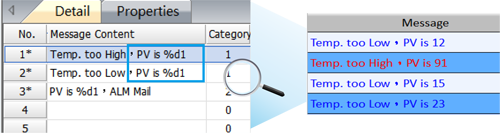

  • Сообщения об авариях содержат данные регистра для упрощения анализа аварий



  • Функция сортировки: возможность сортировки сообщений об аварии по их параметрам

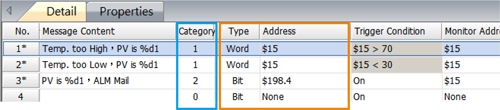

  • Мониторинг смешанных адресов: возможность отслеживания битовых и словных переменных одновременно.

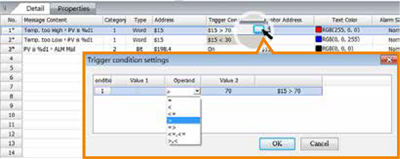

  • Гибкая система установки параметров: параметры аварий можно устанавливать непосредственно в панеле оператора, без применения внешних программ



Идеальная замена серии DOP-B

Панели DOP-110CS имеют такое же вырубное окно как панели DOP-B10S615. Панели DOP-107EV имеют такое же вырубное окно как панели DOP-B07S(E)411 / DOP-B07S(E)415.

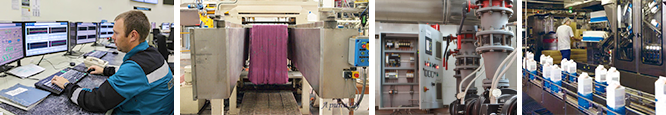

Основные области применения:

• Сетевая диспетчеризация
• Все типы локальных систем управления: системы ОВК, станки, и прочее оборудование
• Конвееры
• Печатное и текстильное оборудование
• Оборудование пищевой промышленности
• Системы "умный дом"

Примеры применения:

Документация и каталоги

Документ	Язык	Дата	Файл
DOP-107CV/EV - Руководство пользователя	английский	10.09.2019	pdf 0,33 Мбайт
DOPSoft 4.00.06.47 (ПО для программирования панелей оператора DOP-100/112/115)	русский	14.08.2019	zip 1474,81 Мбайт
Как поставить пароль на вход в системное меню на панелях DOP-100/112/115	русский	17.04.2019	pdf 2,49 Мбайт
Руководство по переходу на панели семейства DOP-100	английский	03.04.2019	pdf 3,2 Мбайт
Примеры программ для ПЛК AS300 и панелей оператора DOP-100	английский	03.04.2019	zip 4,49 Мбайт
Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP	русский	19.03.2019	pdf 38,97 Мбайт
Краткая инструкция по написанию скриптов на языке Luascript для панелей оператора семейства DOP-100/112/115	английский	14.02.2019	pdf 0,86 Мбайт
Руководство пользователя для программы DOPSoft 4.xx	английский	03.12.2018	pdf 54,58 Мбайт
Каталог по панелям оператора DOP-100	английский	16.10.2018	pdf 3,57 Мбайт
Руководство по эксплуатации панелей оператора серии DOP	русский	16.10.2018	pdf 15,09 Мбайт
Презентация по панелям оператора Delta Electronics	русский	17.09.2018	pdf 22,17 Мбайт
DOP-110CS - Руководство пользователя	английский	21.08.2018	pdf 0,32 Мбайт
DOP-107EG - Руководство пользователя	английский	21.08.2018	pdf 0,85 Мбайт
DOP-107BV - Руководство пользователя	английский	21.08.2018	pdf 0,33 Мбайт
DOP-103BQ - Руководство пользователя	английский	21.08.2018	pdf 0,53 Мбайт
[Видео-урок Стоик] Загрузка проектов с ПК в панели оператора Delta	русский	06.08.2018	Youtube
Организация работы по протоколу VNC. Видео инструкция от Стоик на youtube.	русский	12.07.2018	Youtube
Примеры программ для панели оператора DOP-100/112/115	русский	18.05.2018	zip 4,49 Мбайт
Описание новых функций в панелях оператора DOP-100	английский	13.11.2017	pdf 10 Мбайт
DOP-103WQ / DOP-107WV / DOP-110WS - Руководство пользователя	английский	13.11.2017	pdf 1,52 Мбайт
Чертежи панелей DOP-100 (.igs, .stp)	английский	12.09.2017	zip 24,03 Мбайт
Чертежи панелей DOP-100 (.pdf, .dwg)	английский	12.09.2017	zip 5,2 Мбайт
