Управляемые коммутаторы промышленной сети Ethernet

DVS-108/109/110

Delta Electronics

, Управляемые коммутаторы Ethernet, комбинированные порты

Характеристики

Новая серия коммутаторов уровня 2 (Layer 2) высокого класса имеет резервное самообслуживаемое кольцо и широкий диапазон рабочих температур для построения высоконадежных сетей. Электромагнитная помехоустойчивость соответствует требованиям стандарта IEC и достигает высокого уровня 3/4. Интуитивный дизайн веб-интерфейса для легкого и удобного доступа.

Особенности:

  • Протокол IPv6, подходящий для больших сетей и обнаружения соседей
  • Автоматическое присвоение IP адреса сервером DHCP/BootP для простоты построения сетей
  • Опция 82 DHCP для предоставления DHCP-серверу идентификационных данных запроса
  • SNMP v1/v2c/v3 упрощает построение системы сетевого управления
  • Поддержка протоколов EtherNet/IP и MODBUS TCP, что упрощает удаленное управление по SCADA и других промышленных приборов
  • Запатентованные технологии ONE RING / ONE CHAIN - технологии резервирования высокого класса, способствующие простоте построения топологии из многих колец; время восстановления функции самоустранения дефектов < 20мс
  • Канальные протоколы STP/RSTP/MSTP для устранения петель в топологии произвольной сети Ethernet с сетевыми мостами
  • Управление приоритетами трафика QoS (IEEE 802.1p) и TOS/DSCP
  • Усиленная безопасность сети с IEEE 802.1X, TACACS+, SSH, HTTPS и SNMP v3
  • Объединение портов в параллель по стандарту IEEE 802.3ad для увеличения пропускной способности канала
  • Протокол SNTP для синхронизации времени по компьютерной сети
  • Усовершенствованное управление широковещательным/однонаправленным штормом
  • Обнаружение закольцовывания для избегания коммутационных петель и автоматического отключения соответствующих портов
  • Диагностика кабеля обеспечивает своевременное обнаружение проблем кабельной проводки. Функция определения расстояния до места повреждения кабеля «витая пара».
  • Интеллектуальный список контроля доступа ACL
  • Функция привязки MAC адресов на порт блокирует неавторизованный доступ
  • Процесс отслеживания сетевого трафика IGMP (IGMP Snooping) и сервис GMVP сокращает многоадресный трафик
  • RMON группы 1,2,3,9 (история, статистика, тревоги и события) для улучшения анализа и управления потоком
  • Коэффициент использования процессора показывает количество задач, обрабатываемых ЦП в данный момент
  • Зеркалирование портов для онлайн отладки портов Many-to-One (многие к одному)
  • Универсальная система обновления файлов по TFTP, HTTPS или HTTP
  • Функция DDM диагностики с помощью оптоволоконного SFP-модуля
  • Автоматическая рассылка предупреждений по email, DI, реле, Syslog & SNMP ловушке



DVS-108W02-2SFP DVS-110W02-3SFP
Коммуникационные порты:

6 Ethernet портов типа RJ45: 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование

2 Ethernet порта типа RJ45: 10/100/1000Base-T, автоопределение MDI/MDI-X, автоматическое согласование

2 порта SPF: 100/1000Base-SFP

Консольный порт: разъем USB B-Type

Коммуникационные порты:

7 Ethernet портов типа RJ45: 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование

3 Ethernet порта типа RJ45: 10/100/1000Base-T, автоопределение MDI/MDI-X, автоматическое согласование

3 порта SPF: 100/1000Base-SFP

Консольный порт: разъем USB B-Type

Расширенное описание функций >>>



Основные характеристики:



  • Напряжение резервного питания: 2 входа 12 ... 48В постоянного тока, клеммники
  • Аварийный релейный выход для сигнализации потери связи или пропадания питания
  • Без вентилятора, прочный алюминиевый корпус с классом защиты IP40
  • Монтаж на DIN-рейку или панель
  • Консольный USB интерфейс для простого соединения с ноутбуком
  • Широкий диапазон рабочих температур: -40°C ... 75°C
  • Сертифицировано по стандартам UL508/60950-1, CE и FCC для требований промышленного применения
  • Совместимы с различными промышленными протоколами передачи данных: EtherNet/IP, Profinet, EtherCAT, CC-LINK IE и DNP 3.0



Спецификации:



  • Поддерживаемые стандарты:
    • IEEE 802.3 10Base-T
    • IEEE 802.3u 100Base-T(X) and 100Base-FX
    • IEEE 802.3ab 1000Base-T
    • IEEE 802.3z 1000Base-X
    • IEEE 802.3x управление потоком
    • IEEE 802.1D протокол STP
    • IEEE 802.1w протокол RSTP
    • IEEE 802.1s протокол MSTP
    • IEEE 802.1p класс обслуживания, приоритетные протоколы
    • IEEE 802.1Q VLAN-тегирование
    • IEEE 802.1X аутентификация порта
    • IEEE 802.3ad поддержка протокола LACP
    • IEEE 802.1AB протокол определения уровня звена
  • Коммутация пакетов: Store-and-Forward
  • Потоки IEEE 802.3x обслуживаются в дуплексном режиме, обратная маршрутизация - в полудуплексном, автоопределение MDI/MDI-X, коммутация не блокируется, зашитая скорость
  • Дискретные входы: 2DI, уровень выключения сигнала: 0~+5В, уровень включения сигнала: +11V~30В, макс. входной ток 6мА
  • Аварийные релейные выходы: 2DO, максимальный допустимый ток 5A@24В постоянного тока
  • Коммуникационная способность: DVS-108W02-2SFP: 7.7Mpps DVS-110W02-3SFP: 11Mpps
  • Количество MAC адресов: 8K
  • Память буфера пакетов: 512Кбит
  • Групп многоадресной передачи IGMP: 256
  • VLAN: максимально 255
  • Резервирование канала: 8 очередей по приоритету на порт
  • DHCP/BootP Server: 1275 IP адресов
  • Кнопка перезагрузки устройства





Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система сключает в себя:

  • Систему мониторинга транспортного потока на автостраде
  • Систему управления изменяемыми дорожными знаками и сообщениями
  • Систему мониторинга и безопасности туннелей
  • Систему автоматического электронного сбора оплаты пользования магистралями.

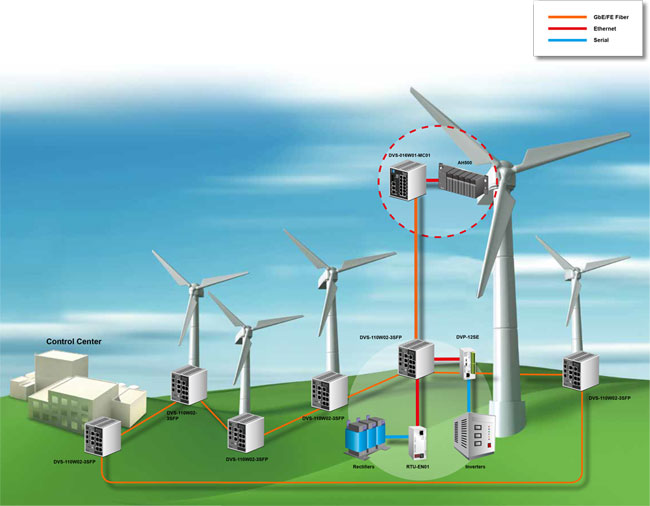

Ветроэнергетика

Ветроэнергетика становится все более популярным альтернативным источником энергии в последние годы. Ветровые электростанции обычно расположены в удаленных областях, занимая иногда обширные территории. Кольцевая оптоволоконная сеть широко используется для управления и мониторинга в реальном времени состояний станционных щитов.

Климатические условия работы станций могут быть весьма жесткими, с вредной и агрессивной окружающей средой, с большим перепадом дневных температур. Надежность работы таких станций может гарантироваться только при условии применения высоко помехозащищенных и надежных сетевых устройств.



Документация и каталоги



Документ Язык Дата Файл
Каталог "Промышленные коммутаторы Ethernet" русский 06.02.2018
Программное обеспечение для настройки и мониторинга управляемых коммутаторов английский 29.02.2016
Руководство по эксплуатации управляемых коммутаторов DVS-108 английский 25.03.2015
Инструкция по быстрой настройке управляемых коммутаторов DVS-108/109/110 английский 25.03.2015
Руководство по эксплуатации управляемых коммутаторов серии DVS английский 25.03.2015
Инструкция по быстрой настройке управляемых коммутаторов серии DVS английский 25.03.2015

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
DVS-108W02-2SFP   Управляемый коммутатор Ethernet , 5 портов Fast Ethernet + 2 Combo-порта Gigabit Ethernet (GbE) 100/1000Base-SFP, -40...+75 С, метал. корпус 11 058 грн
3-6 недель действительно на: 18.12.2018 12:15
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
DVS-110W02-3SFP   Управляемый коммутатор Ethernet , 7 портов Fast Ethernet + 3 Combo-порта Gigabit Ethernet (GbE) 100/1000Base-SFP, -40...+75 С, метал. корпус 18 487 грн
3-6 недель действительно на: 18.12.2018 12:15
Перезвоните сейчас!
Запросите сроки
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
