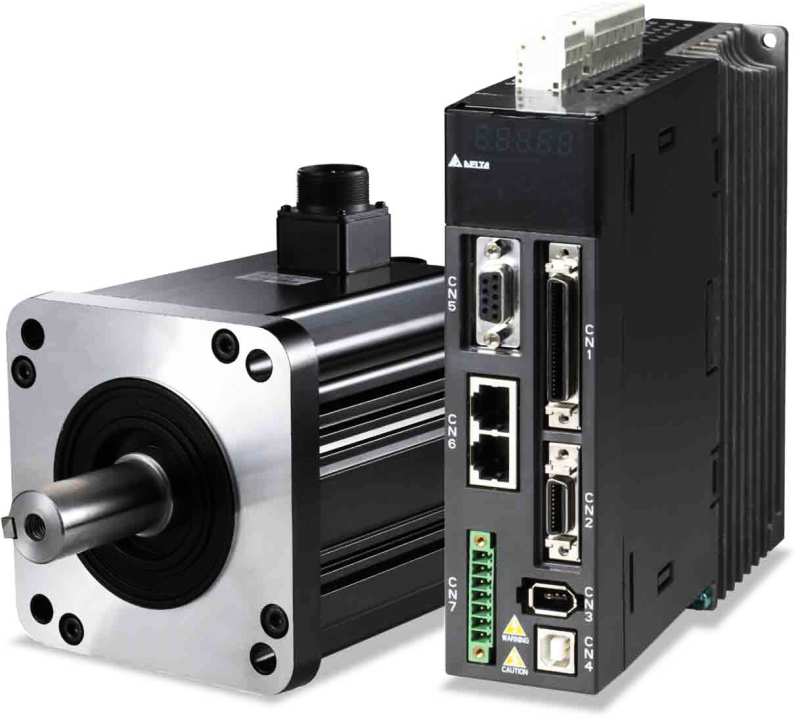

ASD-A2

Характеристики

Діапазон потужностей: 0.1 - 15 кВт

• Висока точність. Вбудований енкодер на 1 280 000 імп/об, що задовольняє дуже делікатним застосуванням сервоприводу, і гарантує стабільну роботу на дуже низьких швидкостях.
• Висока динаміка. Смуга пропускання до 1 кГц. Час зміни швидкості двигуна від -3000 до 3000 об/хв складає 10мс (без навантаження).
• Відмінне придушення вібрації. Вбудована функція автоматичного придушення низькочастотної вібрації реалізована за допомогою двох фільтрів, мінімізуючих і повністю усуваючих вібрацію виконавчого механізму. Резонансні частоти можуть бути відслідковані за допомогою функції FFT (швидке перетворення Фур'є) програмного забезпечення ASDA-A2-Soft, що допоможе збільшити ефективність придушення резонансу.
• Повністю замкнений контур позиціонування. Вбудований інтерфейс (CN5) для підключення зовнішнього датчика положення (оптичної лінійки або енкодера) дозволяє створити другий замкнений контур зворотного зв'язку по положенню безпосередньо виконавчого механізму для завдань високоточного позиціонування.
• Унікальна вбудована функція E-CAM (електронний кулачковий вал). До 720 позицій E-CAM. Гладка інтерполяція між позиціями може виконуватися автоматично.
• Гнучкий режим внутрішнього позиціонування (Pr). Режим дозволяє задати 64 уставки заданих положень. Доступно 5 способів управління: 35 видів режимів виходу в початкове положення, програмованих переходів, режимів запису параметрів, швидкісних і позиціонних значень.
• Функції захоплення і порівняння в реальному часі. Здатність запам'ятовувати миттєве значення поточної координати під час руху. Відгук - 5мкс. Здатність миттєвої активізації виходу (DO) при досягненні встановлених значень координат руху. Відгук - 5мкс.
• Підтримка CANopen. Швидкість зв'язку по CANbus - 1Мб/с. Сумісність із стандартом DS301 CANopen
• Компактний, вузький корпус. Корпус нової серії ASDA-A2 вужчий корпусапопередньої серії ASDA-A на 40 %. Допускається щільна установка сервоприводівв шафі. Бокова відстань між стінкамиможе бути всього 2 мм.
• Моделі з EtherCAT. Моделі ASDA-A2-E обладнані комунікаційним інтерфейсом EtherCAT, який забезпечує швидку і точну роботу в реальному часі для найвимогливіших застосувань.

Двигуни сервопривода ASD-A2 сумісні з прецизійними редукторами PS / PA. Для замовлення доступні редуктори з номінальним вихідним моментом до 286 Нм, частотою вхідного валу до 5000 об/хв і передавальними числами 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 50, 70, 100.

Фасувальне і розливальне обладнання, завантажувальні агрегати, металооброблювальні верстати, електроерозійні верстати, поліграфічне обладнання, в'язальні машини, летючі і барабанні ножиці, упаковувальне обладнання, текстильне обладнання, атракціони, і т.д.

Приклади застосування:

Документ	Мова	Дата	Файл
Металооброблювальні верстати за індивідуальними проектами	російська	15.12.2015	pdf 3,83 Мб
Модернізація відсадно-формувальної машини Triomax	російська	18.12.2014	pdf 747 Кб



Документація та каталоги



Документ	Мова	Дата	Файл
Каталог серію ASD-A2 на український мові	український	14.02.2023	pdf 7,92 Мбайт
Полное руководство по эксплуатации ASD-A2	русский	05.04.2019	pdf 46,66 Мбайт
Каталог по сервоприводам серии ASD-A2	русский	14.02.2019	pdf 20,71 Мбайт
Руководство по эксплуатации ASD-A2	английский	17.01.2019	pdf 22,8 Мбайт
ASDA-Soft V5.03.04 (ПО для настройки и мониторинга ASD-A2/B2/M/S/A2R) Windows® XP, Vista (32bit), 7, 10 (32bit/64bit)	английский	13.09.2018	zip 43,32 Мбайт
Чертежи на серводвигатели 400В без тормоза (3D&2D)	английский	15.02.2018	zip 8,07 Мбайт
Чертежи на серводвигатели 400В с тормозом (3D&2D)	английский	15.02.2018	zip 7,75 Мбайт
Чертежи на серводвигатели 200В без тормоза (3D&2D)	английский	15.02.2018	zip 148,42 Мбайт
Чертежи на серводвигатели 200В с тормозом (3D&2D)	английский	15.02.2018	zip 84,24 Мбайт
Файл XML для сервоприводов серии ASD-A2-E (режим P1-01=0x0C)	английский	06.07.2017	zip 0,1 Мбайт
Каталог по сервоприводам серии ASD-A2 с интерфейсом EtherCAT	английский	04.04.2017	pdf 1,39 Мбайт
Каталог на сервопривода с EtherCAT	русский	14.10.2016	pdf 4,45 Мбайт
Оборудование Delta Electronics в станках с простыми ЧПУ на базе MACH3	русский	04.08.2016	pdf 1,19 Мбайт
Руководство пользователя для сервоприводов ASD-A2 с интерфейсом EtherCAT	английский	03.06.2016	pdf 1,89 Мбайт
Инструкция по интерфейсу CANopen для сервоприводов серии ASD-A2	английский	21.04.2016	pdf 0,45 Мбайт
Работа с сервоприводами ASD: PR, E-Cam, примеры применения	английский	29.04.2015	pdf 10,25 Мбайт
EDS-файл с параметрами для ASDA-A2 в режиме ведущего устройства ( режим: P1-01=0x0C)	английский	30.01.2015	zip 0,01 Мбайт
EDS-файл с параметрами для ASDA-A2 в режиме ведущего устройства ( режим: P1-01=0x0B)	английский	30.01.2015	zip 0,01 Мбайт
Чертежи CAD (2D&3D) сервоприводов ASD-A2	английский	15.10.2013	zip 55,83 Мбайт
Функции движения сервоприводов ASD-A2	английский	07.08.2012	pdf 2,97 Мбайт
Специальные функции сервоприводов ASD-A2	английский	07.08.2012	pdf 1,37 Мбайт
Управление функцией E-Cam в сервоприводах ASD-A2	английский	07.08.2012	pdf 6,12 Мбайт
Новые функции в сервоприводах ASD-A2	английский	07.08.2012	pdf 1,25 Мбайт
Чертежи сервоприводов ASD-A2/B2 (SolidWorks)	английский	23.07.2012	zip 49,67 Мбайт
Чертежи серводвигателей ECMA (PDF)	английский	23.07.2012	zip 5,06 Мбайт
Чертежи сервоприводов ASD-A2 и серводвигателей ECMA (DWG)	английский	23.07.2012	zip 12,82 Мбайт
Настройка сервоприводов ASD-A2/B2	русский	29.02.2012	pdf 0,72 Мбайт
Обзорная листовка по сервоприводам ASD-A2/B2	русский	06.12.2011	pdf 1,81 Мбайт
Сравнение сервоприводов Delta, особенности DMCNET	английский	06.12.2011	pdf 0,82 Мбайт
Режим позиционирования по внутренним параметрам сервопривода ASD-A2	русский	12.10.2010	pdf 1,79 Мбайт
Программа для выбора типоразмера сервопривода	русский	12.10.2010	zip 4,9 Мбайт
