Сервоприводы

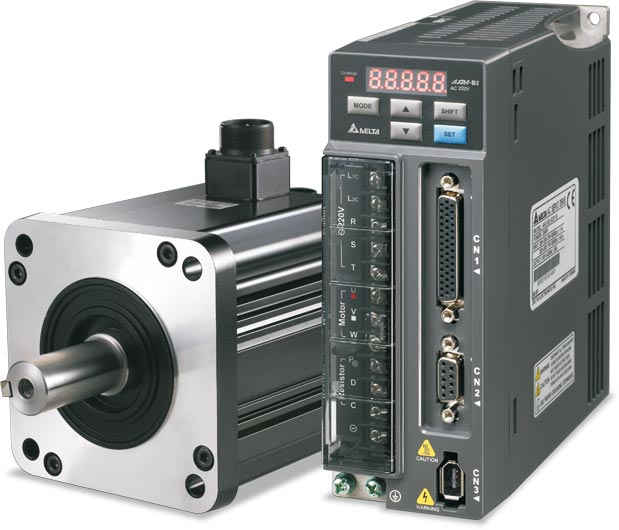

ASD-B2

Delta Electronics

, Стандартный сервопривод общего назначения

Характеристики

Диапазон мощностей: 0.1 - 3кВт

  • Три режима управления: положением, скоростью, моментом. Режим позиционирования осуществляется только по внешнему импульсному сигналу задания, а режимы скорости и момента - как по внутренним параметрам, так и по аналоговым сигналам задания.
  • Повышенная точность. Встроенный энкодер на 131 072 имп/об (17 бит), что удовлетворяет широкому кругу применений сервопривода, и гарантирует стабильную работу на низких скоростях. Импульсный вход с частотой до 4Мгц.
  • Превосходное подавление вибрации. Встроенная функция автоматического подавления низкочастотной вибрации реализована с помощью двух фильтров, минимизирующих и полностью устраняющих вибрацию исполнительного механизма. Резонансные частоты могут быть отслежены с помощью функции FFT (быстрое преобразование Фурье) программного обеспечения ASDA-A2-Soft, что поможет увеличить эффективность подавления резонанса.
  • Превосходные динамические характеристики. Полоса пропускания до 550 Гц. Время изменения скорости двигателя от -3000 до 3000 об/мин составляет 10мс (без нагрузки).
  • Эффективное подавление вибрации. Три группы полосовых режекторных фильтров, автоматически минимизирующих и полностью устраняющих вибрацию исполнительного механизма.
  • Встроенный цифровой пульт управления. Позволяет быстро сконфигурировать и оперативно вести мониторинг за работой сервопривода.
  • Встроенный тормозной резистор. В моделях от 400Вт.
  • Встроенный MODBUS. Cвязь с ПК или ПЛК по RS-232 или RS-485 интерфейсам для управления, конфигурирования и мониторинга привода.

Двигатели сервопривода ASD-B2 совместимы с прецизионными редукторами PS / PA. Для заказа доступны редукторы с номинальным выходным моментом до 286 Нм, частотой входного вала до 5000 об/мин и передаточными числами 3, 4, 5, 7, 10, 15, 20, 25, 30, 35, 40, 50, 70, 100.

Подача заготовок, контурная резка, электроэрозионные станки, отрезные станки, упаковочное оборудование, и т.д.

Примеры применения:

Документ Язык Дата Файл
Станки для обработки стекла и манипуляторырусский30.11.2016
pdf 3,30 Мб
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфирарусский04.02.2016
pdf 1,83 Мб
Винтовой привод на базе сервоприводов DELTA в станке для реза ткани для рулонных шторрусский01.10.2015
pdf 1,19 Мб
Системы управления станков токарной группырусский10.09.2014
pdf 726 Кб
Модернизация разрывной машины 1246Р-2/2300-1русский10.09.2014
pdf 732 Кб
Приводы машин термической резки листового металларусский04.09.2014
pdf 1,10 Мб
Системы управления шлифовальными станками фирмы E-Tech (Тайвань)русский04.09.2014
pdf 1,58 Мб
Автоматизация процесса подачи прутковрусский28.08.2014
pdf 657 Кб
Приводы Delta Electronics в гравировально-фрезерном станкерусский23.10.2013
pdf 685 Кб

Документация и каталоги

Документ Язык Дата Файл
Чертежи на серводвигатели 400В без тормоза (3D&2D)английский15.02.2018
zip 6,4 Мбайт
Чертежи на серводвигатели 400В с тормозом (3D&2D)английский15.02.2018
zip 6,21 Мбайт
Чертежи на серводвигатели 200В без тормоза (3D&2D)английский15.02.2018
zip 148,42 Мбайт
Чертежи на серводвигатели 200В с тормозом (3D&2D)английский15.02.2018
zip 84,24 Мбайт
Каталог по сервоприводам серии ASD-B2русский02.08.2017
pdf 10,27 Мбайт
Полное руководство по эксплуатации ASD-B2русский14.09.2016
pdf 87,01 Мбайт
ASDA-Soft V5.03.02 (ПО для настройки и мониторинга ASD-A2/B2/M/S/A2R)английский14.09.2016
zip 35,86 Мбайт
Оборудование Delta Electronics в станках с простыми ЧПУ на базе MACH3русский04.08.2016
pdf 1,19 Мбайт
Работа с сервоприводами ASD: PR, E-Cam, примеры примененияанглийский29.04.2015
pdf 10,25 Мбайт
Руководство по эксплуатации ASD-B2английский16.04.2015
pdf 6,99 Мбайт
Чертежи CAD (2D&3D) сервоприводов ASD-B2английский15.10.2013
zip 24,11 Мбайт
Чертежи сервоприводов ASD-A2/B2 (SolidWorks)английский23.07.2012
zip 49,67 Мбайт
Настройка сервоприводов ASD-A2/B2русский29.02.2012
pdf 0,72 Мбайт
Обзорная листовка по сервоприводам ASD-A2/B2русский06.12.2011
pdf 1,81 Мбайт
Сравнение сервоприводов Delta, особенности DMCNETанглийский06.12.2011
pdf 0,82 Мбайт
Программа для выбора типоразмера сервоприводарусский12.10.2010
zip 5,16 Мбайт

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
ASD-B2-0121-B   Блок управления 0.1кВт, 1х220В со встроенным пультом управления 8 244 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-B2-0221-B   Блок управления 0.2кВт, 1х220В со встроенным пультом управления 8 843 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ASD-B2-0421-B   Блок управления 0.4кВт, 1х220В со встроенным пультом управления 9 068 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ASD-B2-0721-B   Блок управления 0.7кВт, 1х220В со встроенным пультом управления 10 414 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ASD-B2-1021-B   Блок управления 1,0кВт, 1х220В со встроенным пультом управления 10 525 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ASD-B2-1521-B   Блок управления 1,5кВт, 1х220В со встроенным пультом управления 13 436 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20401ES Двигатель 0,1кВт, 1х220В, 3000об/мин, фланец 40мм, 131072 имп/об, без тормоза и сальника 6 164 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20401FS Двигатель 0,1кВт, 1х220В, 3000об/мин, фланец 40мм, 131К имп/об, с тормозом, без сальника 12 414 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20602ES Двигатель 0,2кВт, 1х220В, 3000об/мин, фланец 60мм, 131К имп/об, без тормоза и сальников 6 224 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20602FS Двигатель 0,2кВт, 1х220В, 3000об/мин, фланец 60мм, 131К имп/об, с тормозом, без сальников 10 994 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20602GS Двигатель 0,2кВт, 1х220В, 3000об/мин, фланец 60мм, 131К имп/об\\; без тормоза, с сальниками 6 224 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20604ES Двигатель 0,4кВт, 1х220В, 3000об/мин, фланец 60мм, 131К имп/об, без тормоза и сальников 6 389 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20604FS Двигатель 0,4кВт, 1х220В, 3000об/мин, фланец 60мм, 131К имп/об, с тормозом, без сальников 11 652 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20807ES Двигатель 0,7кВт, 1х220В, 3000об/мин, фланец 80мм, 131К имп/об, без тормоза и сальников 7 578 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20807FS Двигатель 0,7кВт, 1х220В, 3000об/мин, фланец 20мм, 131К имп/об, с тормозом, без сальников 12 553 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20807GS Двигатель 0,7кВт, 1х220В, 3000об/мин, фланец 80мм, 131К имп/об\\; без тормоза, с сальниками 7 578 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20807HS Двигатель 0,7кВт, 1х220В, 3000об/мин, фланец 20мм, 131К имп/об, с тормозом и сальниками Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C21010ES Двигатель 1,0кВт, 1х220В, 3000об/мин, фланец 100мм, 131К имп/об, без тормоза и сальников 11 182 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C21010FS Двигатель 1,0кВт, 1х220В, 3000об/мин, фланец 100мм, 131К имп/об, с тормозом 17 027 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C21010GS Двигатель 1,0кВт, 1х220В, 3000об/мин, фланец 100мм, 131К имп/об, без тормоза, с сальниками 11 182 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21310ES Двигатель 1,0кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об, без тормоза и сальников 11 182 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21310FS Двигатель 1,0кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об, с тормозом, без сальников 17 178 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21310GS Двигатель 1,0кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об\\; без тормоза, с сальниками 11 463 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21315ES Двигатель 1,5кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об, без тормоза и сальников 14 954 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21315FS Двигатель 1,5кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об, с тормозом 19 617 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21315GS Двигатель 1,5кВт, 1х220В, 2000об/мин, фланец 130мм, 131К имп/об, без тормоза, с сальниками 15 268 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-G21309ES Двигатель 0.9кВт, 1х220В, 1000об/мин, фланец 130мм, 131К имп/об, без тормоза и сальников Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-G21309PS Двигатель 0,9кВт, 1х220В, 1000об/мин, фланец 130мм, 131К имп/об, без тормоза и сальников, вал под шпонку с резьбовым отверстием Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-E21310RS   Серводвигатель 1.0кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 11 116 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20807RS   Серводвигатель 0.75кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 7 020 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20604PS Серводвигатель 0.4 кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза и сальника, вал со шпонкой и резьбой Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C21010RS   Серводвигатель 1.0кВт, 1х220В, 3000об/мин, фланец 100мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 10 928 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20602PS   Серводвигатель 0.2 кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза и сальника, вал со шпонкой и внутренней резьбой Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C20401RS   Серводвигатель 0.1 кВт, 1х220В, 3000об/мин, фланец 40мм, 160K имп/об, без тормоза, с сальником, вал со шпонкой и резьбой 6 158 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20401SS   Серводвигатель 0.1 кВт, 1х220В, 3000об/мин, фланец 40мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и резьбой 10 725 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20602QS   Серводвигатель 0.2 кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, с тормозом, без сальника, вал со шпонкой и внутренней резьбой Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C20602RS   Серводвигатель 0.2кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 6 371 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20602SS   Серводвигатель 0.2 кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой 10 947 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20604CS Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 60мм, 160 К имп/об, без тормоза, с сальником, цилиндрический вал Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C20604RS   Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 6 390 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20604SS   Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 60мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и резьбой 10 963 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C20804E7 Серводвигатель 0.4кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, без тормоза и сальника, вал 14 мм со шпонкой 7 517 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20804F7 Двигатель 0.4кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, с тормозом и сальника, вал 14 мм со шпонкой 11 961 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-C20807CS Серводвигатель 0,7кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об\\; без тормоза, с сальниками, циллиндрический вылет вала без шпонки и резьбы Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-C20807SS   Серводвигатель 0.75кВт, 1х220В, 3000об/мин, фланец 80мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой 11 588 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-C21010SS   Серводвигатель 1.0кВт, 1х220В, 3000об/мин, фланец 100мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой 16 394 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21310SS   Серводвигатель 1.0кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой 17 648 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-E21315RS   Серводвигатель 1.5кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 14 113 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-E21315SS   Серводвигатель 1.5кВт, 1х220В, 2000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой 20 646 грн
Есть в наличии! действительно на: 13.12.2018 15:30
Перезвоните сейчас!
КУПИТЬ
ECMA-G21306RS   Серводвигатель 0.6 кВт, 1х220В, 1000об/мин, фланец 130мм, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 12 762 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-G21306SS   Серводвигатель 0.6 кВт, 1х220В, 1000об/мин, фланец 130мм, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой Требует уточнения
Перезвоните сейчас!
Запросите сроки
ECMA-G21309RS   Серводвигатель 0.9кВт, 1х220В, 1000об/мин, 160К имп/об, без тормоза, с сальником, вал со шпонкой и внутренней резьбой 15 839 грн
3-6 недель действительно на: 13.12.2018 15:30
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ECMA-G21309SS   Серводвигатель 0.9кВт, 1х220В, 1000об/мин, 160К имп/об, с тормозом и сальником, вал со шпонкой и внутренней резьбой Требует уточнения
Перезвоните сейчас!
Запросите сроки

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.


Смотрите также

Пополнение линейки операторских панелей TP04 Delta Electronics

Новая панель оператора от Delta Electronics - еще больше возможностей и еще дешевле !

Применение панели оператора Delta TP в устройствах автоподачи заготовок для станков с ЧПУ

Почему Delta?

ПЛК Delta Electronics + GSM = современное решение телесистем сбора данных и управления по цене смартфона !

Новости
Использование общепромышленного привода VFD-C2000 для позиционирования с миллиметровой точностью по протоколу Profibus

  26, Июль 2016

Delta Electronics - быстрее, точнее, совершеннее

  29, Июнь 2016

Заказывать сервопривод Delta стало удобнее - все в одном файле

  02, Июнь 2015


Подписка на
рассылку новостей
   Архив новостей
Опрос
Семинар-презентация по АСУ ТП и приводу
У меня нет времени ходить на семинары
Пойду, если совмещен с выставкой
Пойду, если совмещен с обучением
Webinar-а вполне достаточно
Публикации
Промышленные компьютеры имеют нормированные показатели наработки на отказ (MTBF), достигающие сотен тысяч часов непрерывной работы
  читать
Обеспечивая гарантированное время процессорной обработки для каждой программной подсистемы, адаптивная декомпозиция заметно сокращает трудозатраты на интеграцию всей системы.
  читать
Благодаря разработкам компании Adobe Systems, более 300 миллионов мобильных устройств имеют графический пользовательский интерфейс (ГПИ/GUI), созданный на основе технологии Adobe Flash.
  читать
После загрузки системы во многих встраиваемых приложениях должны быть выполнены определенные действия в течение жестко ограниченного временного отрезка.
  читать
Описание различных вариантов создания насосной станции с каскадным управлением, анализ их достоинств и недостатков, выбор рационального варианта, описание необходимого оборудования
  читать
Разработчики встраиваемых систем проявляют всё больший интерес к операционной системе Linux. Тем не менее, стандартное ядро Linux не обеспечивает предсказуемое время отклика ...
  читать
  Архив публикаций
2013 © АО "Системы реального времени - Украина"
Использование материала только со ссылкой на сайт
Дизайн и
разработка
