Сервоприводы

ASD-M

Delta Electronics

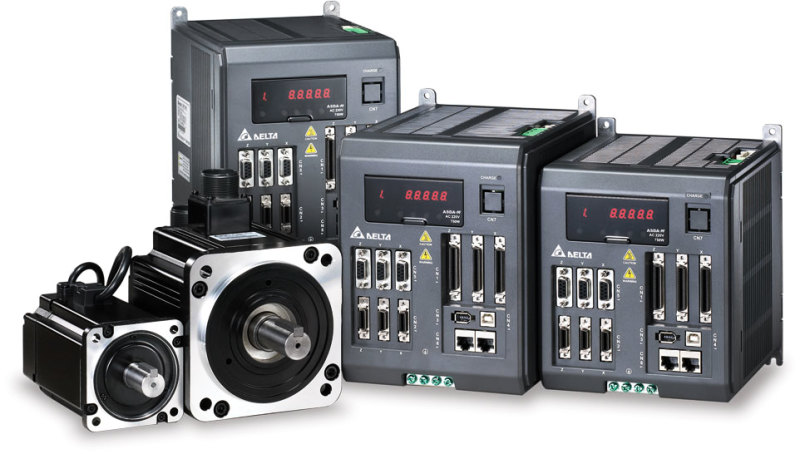

, Трехосевая сервосистема для задач синхронного управления

Характеристики

*Доступность в России ASD-M со встроенным контроллером - 2016/17 гг. В качестве аналога ASD-M вы можете использовать сервоприводы ASD-B2 и ASD-A2 и контроллеры движения DVP-PM, DVP-MC и DVP-SV2. Подробности узнавайте в Отделе Развития

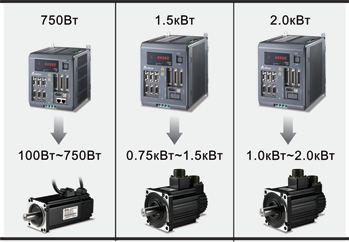

Высокоточный, высокодинамичный серводвигатель. Трехосевой сервоусилитель имеет лучшие характеристики чем 3 отдельных сервопривода. Обеспечивают весь функционал управления движением. Модельный ряд Иллюстрация: Модельный ряд ASD-M

Основные характеристики:

  • Встроенные ПЛК и контроллер управления движением

    Встроенные функции ПЛК и управления движением позволяют настроить систему управления движением с высокой точностью без внешнего ПЛК в реальном времени Иллюстрация: Встроенные ПЛК и контроллер управления движением

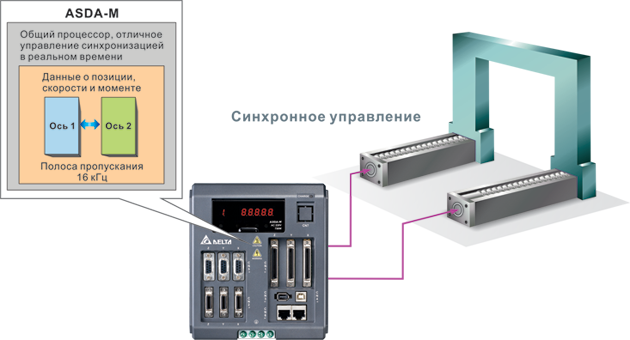

  • Улучшенное управление синхронным перемещением

    3 сервопривода могут обмениваться большим объемом данных без задержек. В механических системах ASD-M обеспечивает точное одновременное движение нескольких осей вне зависимости от того, одинакова нагрузка на оси или нет. Иллюстрация: Улучшенное управление синхронным перемещением
  • Многоосевая синхронная интерполяция

    Различные режимы для непрерывного управления движением, уже встроенные в ASD-M для высокоточного синхронного управления без задержек. Иллюстрация: Многоосевая синхронная интерполяция
  • Встроенный интерпретатор G-кодов

    Загрузка программы в G-кодах с панели оператора или ПК. Иллюстрация: Встроенный интерпретатор G-кодов
  • Функция E-CAM

    Легкость в настройке гибких механизмов с помощью трех ведомых осей или только одной ведущей оси. Переключение между ведущими/ведомыми осями определяется в настраемых пользователем параметрах. Программа ASDASoft позволяет создавать и редактировать профиль E-CAM. Иллюстрация: Легкость в настройке гибких механизмов
  • Высокая точность.

    Встроенный энкодер на 1 280 000 имп/об, что удовлетворяет очень деликатным применениям сервопривода, и гарантирует стабильную работу на очень низких скоростях. Поддержка как инкрементальных, так и абсолютных энкодеров
  • Превосходное подавление вибрации.

    Встроенная функция автоматического подавления низкочастотной вибрации реализована с помощью двух фильтров, минимизирующих и полностью устраняющих вибрацию исполнительного механизма. Иллюстрация: Исполнительный механизм График: подавление вибрации
  • Полностью замкнутый контур позиционирования

    Позволяет устранять погрешности позиционирования из-за таких механических явлений как люфт и эластические деформации.
  • Функции захвата и сравнения в реальном времени

    Способность запоминать мгновенное значение текущей координаты во время движения. Отклик - 5мкс. Командой захвата (CAPTURE) может служить сигнал с фотодатчика метки, или др. бесконтактных выключателей. Функция COMPARE может применяться при использовании промышленных CCD камер.

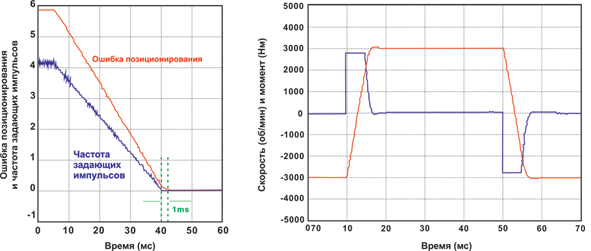

  • Высокая динамика

    Полоса пропускания до 1 кГц. Время успокоения менее 1 мс. Время изменения скорости двигателя от -3000 до 3000 об/мин составляет 7мс (без нагрузки). Графики: ошибка позиционирования и частота задающих импульсов.
  • Поддержка обмена данными по высокоскоростной и надежной сети в реальном времени

    Поддержка протокола CANopen (скорость передачи данных до 1 Mbps по протоколу CANopen DS301; поддерживает режимы управления движением по протоколу CANopen DS402) Возможность реализации эффективной системы с коммуникацией через DMCNET при помощи Delta Human Machine Controller (HMC) Поддержка модулей удаленного ввода/вывода по шине DMCNET.

Высокоскоростная коммуникационная сеть

Иллюстрация: Высокоскоростная коммуникационная сеть

Распределенная система управления движением

Иллюстрация: Распределенная система управления движением на основе сервопривода Delta серии ASD-M

Примеры применения:

Документация и каталоги

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
ASD-M Трехосевая сервосистема для задач синхронного управления Требует уточнения
Перезвоните сейчас!
Запросите сроки
ASD-M-0721-F   Блок управления 3-мя сервомоторами, 3x0.75кВт 1x220В, второй вход обратной связи, высокоскоростная шина DMCNET 34 883 грн
3-6 недель действительно на: 18.09.2018 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-M-0721-L   Блок управления 3-мя сервомоторами, 3x0.75кВт 1x220В, второй вход обратной связи, без E-CAM 34 883 грн
3-6 недель действительно на: 18.09.2018 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-M-0721-M   Блок управления 3-мя сервомоторами, 3x0.75кВт 1x220В, второй вход обратной связи, CANOPEN 34 883 грн
Есть в наличии! действительно на: 18.09.2018 21:00
Перезвоните сейчас!
КУПИТЬ
ASD-M-1521-F   Блок управления 3-мя сервомоторами, 3x1.5кВт 1x220В, второй вход обратной связи, высокоскоростная шина DMCNET 39 780 грн
3-6 недель действительно на: 18.09.2018 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-M-1521-L   Блок управления 3-мя сервомоторами, 3x1.5кВт 1x220В, второй вход обратной связи, без E-CAM 39 780 грн
3-6 недель действительно на: 18.09.2018 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-M-1521-M   Блок управления 3-мя сервомоторами, 3x1.5кВт 1x220В, второй вход обратной связи, CANOPEN 39 780 грн
3-6 недель действительно на: 18.09.2018 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
