Сервоприводы

ASD-A2-E

Delta Electronics

, Сервоприводы с интерфейсом EtherCAT

Характеристики

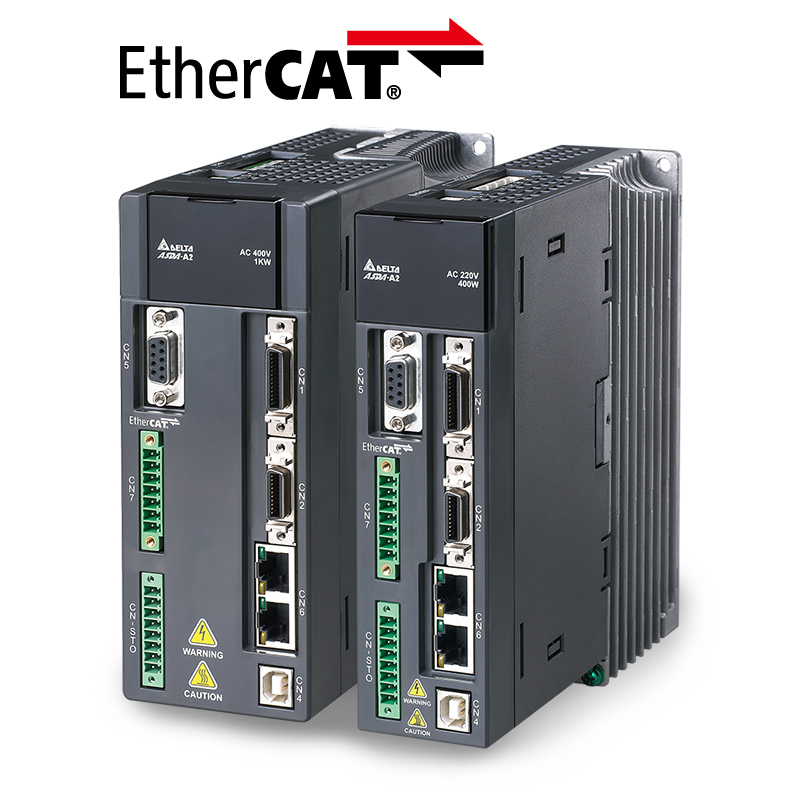

Сервоприводы Delta ASD-A2-E - это усовершенствованные сервоприводы с коммуникационным интерфейсом EtherCAT в соответствии со стандартами IEC61158 и IEC61800-7, для более точной и быстрой работы в режиме реального времени в высокопроизводительных приложениях.

ASD-A2-E является продолжением успешной серии ASD-A2 и поддерживает все режимы СоЕ на основе профиля CiA402, а также все типы команд EtherCAT.

В дополнение к EtherCAT, A2-E имеет встроенную функцию STO (безопасное отключение крутящего момента), короткое временя цикла, возможность расширения дискретных входов, что делает A2-E идеальным для задач многокоординатной синхронизации движения в широком диапазоне различных станков. Эта серия охватывает широкий спектр номинальных мощностей двигателей: 400 Вт ~ 7,5 кВт для 400 В и 100 Вт ~ 3 кВт для 220 В.

Uпит, В Диапазон мощностей
3-ф. / 1-ф. 200~230 В AC 0.1 - 1.5 кВт
3-ф. 200~230 В AC 2.0 - 3.0 кВт
3-ф., 380~480 В AC 0.4 - 7.5 кВт

Особенности:

  • Функция захвата текущей позиции по входу DI13 на CN7
  • Интегрированная функция STO (безопасное отключение крутящего момента) в соответствии со стандартами: IEC61508, SIL2 ; IEC62061, SILCL2 ; ISO13849-1, Cat. 3 PL=d
  • Широкий диапазон мощностей как в серии 220В, так и в серии 400В
  • Поддерживает абсолютный контур обратной связи по положению
  • Поддерживает двигатели ECMA с абсолютными или инкрементальными энкодерами

Спецификации коммуникации:

Физический уровень IEEE802.3U (100 BASE-TX)
Уровень канала данных APRD, FPRD, BRD, LRD, APWR, FPWR, BWR, LWR, ARMW, FRMW, APRW, FPRW, BRW, LRW
Профиль устройства (CIA402) Homing Mode, Profile Position Mode, Profile Velocity Mode, Profile Torque Mode, Interpolated Position Mode, Cyclic Syn. Position Mode, Cyclic Syn. Velocity Mode, Cyclic Syn. Torque Mode, Touch Probe Function, Torque Limit Function
Размер обрабатываемых данных Тх: 8 объектов (32 байта, макс.); Rx: 8 объектов (32 байта, макс.), поддерживается динамическое распределение
Синхронизация шины Минимальный цикл 250 мкс
LED индикация EhterCAT идикатор соединения/активности (L/A) x 2 EhterCAT идикатор работы (RUN) x 1 EhterCAT идикатор ошибки (ERR) x 1





Основные области применения:

  • Фасовочное и разливочное оборудование, загрузочные агрегаты, металлообрабатывающие станки, электроэрозионные станки, полиграфическое оборудование, вязальные машины, летучие и барабанные ножницы, упаковочное оборудование, текстильное оборудование, аттракционы, и т.д.

Один из мировых лидеров в области для плазменной, лазерной, водоструйной и т.п. резки – компания Hypertherm рекомендует использовать сервоприводы Delta Electronics серии ASDA-A2-E со встроенным интерфейсом EtherCAT для своей системы ЧПУ серии EDGE. Подробнее о применении серии ASDA-A2-E в ЧПУ серии EDGE можно почитать в специальном отдельном руководстве. По отзывам специалистов сервоприводы Delta Electronics очень просты в подключении и настройке под ЧПУ серии EDGE и, что еще немаловажно, имеют превосходные характеристики и доступную цену.

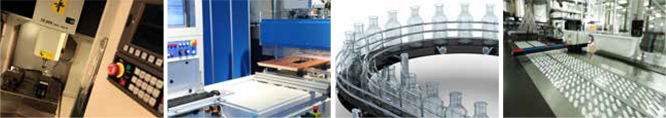

Примеры применения:



Документация и каталоги



Документ Язык Дата Файл
ASDA-Soft V5.03.04 (ПО для настройки и мониторинга ASD-A2/B2/M/S/A2R) Windows® XP, Vista (32bit), 7, 10 (32bit/64bit) английский 13.09.2018
Руководство по применению сервоприводов ASDA-A2-E совместно с контроллером ЧПУ Hypertherm. английский 23.07.2018
Чертежи на серводвигатели 400В без тормоза (3D&2D) английский 15.02.2018
Чертежи на серводвигатели 400В с тормозом (3D&2D) английский 15.02.2018
Чертежи на серводвигатели 200В без тормоза (3D&2D) английский 15.02.2018
Чертежи на серводвигатели 200В с тормозом (3D&2D) английский 15.02.2018
Файл XML для сервоприводов серии ASD-A2-E (режим P1-01=0x0C) английский 06.07.2017
Каталог по сервоприводам серии ASD-A2 с интерфейсом EtherCAT английский 04.04.2017
Брошюра по применению сервоприводов Delta Electronics в ЧПУ Hypertherm русский 15.03.2017
Каталог на сервопривода с EtherCAT русский 14.10.2016
Руководство пользователя для сервоприводов ASD-A2 с интерфейсом EtherCAT английский 03.06.2016

Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
ASD-A2-0121-E Блок управления 0.1кВт 1x220В, EtherCAT, порт дискретных входов, USB 12 340 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-0221-E Блок управления 0.2кВт 1x220В, EtherCAT, порт дискретных входов, USB 12 340 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-0421-E Блок управления 0.4кВт 1x220В, EtherCAT, порт дискретных входов, USB 12 313 грн
Есть в наличии! действительно на: 22.10.2019 21:00
Перезвоните сейчас!
КУПИТЬ
ASD-A2-0443-E Блок управления 0.4кВт 3x400В, EtherCAT, порт дискретных входов, USB 13 301 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-0721-E Блок управления 0.75кВт 1x220В, EtherCAT, порт дискретных входов, USB 13 407 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-0743-E Блок управления 0.75кВт 3x400В, EtherCAT, порт дискретных входов, USB 15 603 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-1021-E Блок управления 1.0кВт 1x220В, EtherCAT, порт дискретных входов, USB 13 725 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-1043-E Блок управления 1.0кВт 3x400В, EtherCAT, порт дискретных входов, USB 16 053 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-1521-E Блок управления 1.5кВт 1x220В, EtherCAT, порт дискретных входов, USB 16 697 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-1543-E Блок управления 1.5кВт 3x400В, EtherCAT, порт дискретных входов, USB 19 594 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-2043-E Блок управления 2.2кВт 3x400В, EtherCAT, порт дискретных входов, USB 23 703 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-3043-E Блок управления 3.0кВт 3x400В, EtherCAT, порт дискретных входов, USB 28 018 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-4543-E Блок управления 4.5кВт 3x400В, EtherCAT, порт дискретных входов, USB 28 712 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-5543-E Блок управления 5.5кВт 3x400В, EtherCAT, порт дискретных входов, USB 39 503 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ
ASD-A2-7543-E Блок управления 7.5кВт 3x400В, EtherCAT, порт дискретных входов, USB 55 403 грн
3-6 недель действительно на: 22.10.2019 21:00
Перезвоните сейчас!
Запросите сроки
КУПИТЬ

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
