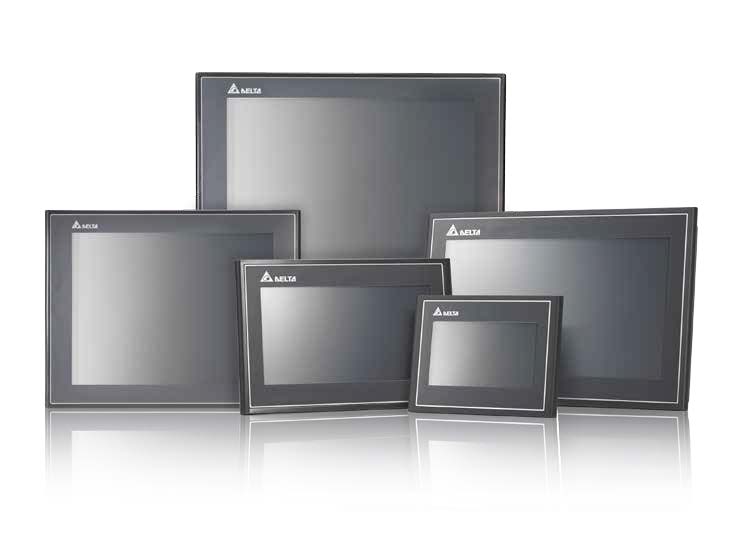

DOP-112/115

Характеристики

Продолжение серии экономичных панелей оператора серии DOP-100 моделями с большим экраном. Новые модели в линейке DOP-100 объединяют в себе все возможности предыдущих моделей, такие как встроенный порт Ethernet и коммункационные функции, включающие FTP, e-mail, удаленный мониторинг по VNC, а также NTP (протокол сетевого времени), ввод на русском языке и просмотр pdf-файлов, с новыми мультимедиа возможностями записи и воспроизведения видео.

Модельный ряд и основные характеристики:

DOP-112WX	DOP-112MX	DOP-115WX	DOP-115MX
12" (1024 x 768 пикселей)		15" (1024 x 768 пикселей)
Общие характеристики: Глубина цвета 24-бит 4 комбинированных COM-порта, поддержка RS232 / RS422 / RS485 Поддержка miniUSB, USB HOST Поддержка карты SD 2 порта Ethernet (1x1000M и 1x100M) Двухядерный процессор 1 ГГц Flash память 8 Гб, оперативная память 1 Гб Аудио выход Продвинутые скрипты с онлайн отладкой 200 000 регистров данных 16-бит Защита сенсорного экрана по стандарту IP65 ПО для ПК DOPSoft 4.хх совместимо с операционными системами: Windows XP/Vista/7/8/10 Характеристики мультимедийных моделей (DOP-112MX, DOP-115MX): Поддержка аналоговых камер CVBS PAL/NTSC (вход VIDEO-IN) для захвата близких и быстрых изображений Поддержка IP-камер (с протоколом RTSP H.264/H.265/Motion JPEG) для захвата широкого спектра изображений на дальнем расстоянии Вход VGA-IN для воспроизведения изображений с внешних устройств (машинное зрение, компьютер) Воспроизведение видео с внешнего носителя, USB диска, SD карты (формат mpeg4) Триггер событий, который можно использовать для захвата и сохранения видео по определенным условиям

Особенности:

• Усовершенствованный дизайн





  • Более компактный корпус и облегченный вес панели для удобства монтажа
  • Более яркий и светлый дисплей
  • Расширенная библиотека экранных элементов, повышенное качество динамических индикаторов
• Расширенная функциональность рецептов
  • Поддержка группировки 2D/3D рецептов для более гибкого построения баз данных
  • Возможность использования различных форматов данных в одном рецепте
  • Рецепты можно сохранить в формате .csv для их удобного редактирования на компьютере
  • Рецепты можнозагружать через USB, карту SD или функцию FTP сервера
• Широкие сетевые возможности



  • FTP сервер Каждая панель является FTP сервером, которым можно управлять для загрузки PDF файлов, рецептов, журналом операций, историей и аварийными сигналами через Ethernet
  • VNC сервер Встроенный сервер VNC позволяет удаленный мониторинг и управление панелями DOP-100 через специальные приложения (Windows, iOS, Android) Функция блокировки позволяет заблокировать удаленное управление через приложение при работе на объекте во избежание рассинхронизированных команд, при этом функция удаленного мониторинга остается активной.
• Журнал операций Для каждого аккаунта свой журнал операций, включающий широкий спектр информации для анализа действий разных пользователей и улучшения эффективности.
• Просмотр PDF файлов Возможность просмотра PDF файлов с USB дисков и карт SD. Инструкции по эксплуатации различных устройств всегда будут под рукой.
• Архивные данные (история)
  • Возможность создания отчетов с персонифицированными именами файлов и меткой времени через управление битами
  • Просмотр архивных данных с USB диска или SD карты
  • Наличие зума для удобства просмотра данных



• Улучшенная функция аварий



  • Сообщения об авариях содержат данные регистра для упрощения анализа аварий



  • Функция сортировки: возможность сортировки сообщений об аварии по их параметрам
  • Мониторинг смешанных адресов: возможность отслеживания битовых и словных переменных одновременно.
  • Гибкая система установки параметров: параметры аварий можно устанавливать непосредственно в панеле оператора, без применения внешних программ



Основные области применения:

• Сетевая диспетчеризация
• Все типы локальных систем управления: системы ОВК, станки, и прочее оборудование
• Конвееры
• Печатное и текстильное оборудование
• Оборудование пищевой промышленности
• Системы "умный дом"

Документация и каталоги

Документ	Язык	Дата	Файл
DOPSoft 4.00.06.47 (ПО для программирования панелей оператора DOP-100/112/115)	русский	14.08.2019	zip 1474,81 Мбайт
DOP-112/115 - Руководство пользователя	английский	26.07.2019	pdf 0,75 Мбайт
Каталог на панели оператора Delta Electronics	английский	26.07.2019	pdf 3,57 Мбайт
Как поставить пароль на вход в системное меню на панелях DOP-100/112/115	русский	17.04.2019	pdf 2,49 Мбайт
Руководство по переходу на панели семейства DOP-100	английский	03.04.2019	pdf 3,2 Мбайт
Примеры программ для ПЛК AS300 и панелей оператора DOP-100	английский	03.04.2019	zip 4,49 Мбайт
Краткая инструкция по написанию скриптов на языке Luascript для панелей оператора семейства DOP-100/112/115	английский	14.02.2019	pdf 0,86 Мбайт
Руководство пользователя для программы DOPSoft 4.xx	английский	03.12.2018	pdf 54,58 Мбайт
Организация работы по протоколу VNC. ВИДЕО-инструкция на youtube.	русский	12.07.2018	be — Мбайт
Примеры программ для панели оператора DOP-100/112/115	русский	18.05.2018	zip 4,49 Мбайт
