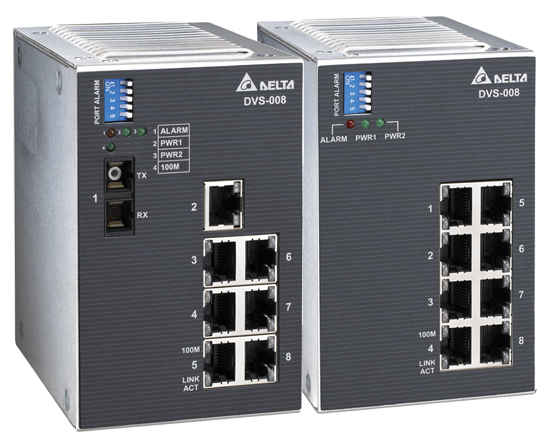

DVS-008

Характеристики

Поддержка IEEE 802.1p на основе управления приоритетами трафика (QoS) Сегментация сетей и сквозная передача пакетов VLAN Защита от 'широковещатльно шторма' и токовых перегрузок (мах 3.5А) Защита от обратной полярности Высокий уровень EMS Напряжение пробоя изоляции 1.5кВ

Основные характеристики:

• Напряжение резервного питания: 12 ... 48В постоянного тока, клеммники
• Аварийный релейный выход для сигнализации потери связи или пропадания питания (кроме коммутаторов начального уровня)
• Без вентилятора, прочный алюминиевый корпус с классом защиты IP40
• Монтаж на DIN-рейку или панель
• Широкий диапазон рабочих температур: -40°C ... 75°C (-10°C ... 60°C для коммутаторов начального уровня)
• Сертифицировано по стандартам UL508/60950-1, CE и FCC для требований промышленного применения
• Совместимы с различными промышленными протоколами передачи данных: EtherNet/IP, Profinet, EtherCAT, CC-LINK IE и DNP 3.0

DVS-008I00 Коммутаторы начального уровня
Коммуникационные порты: 8 Ethernet портов типа RJ45: 10/100Base-T, автоопределение MDI/MDI-X, автоматическое согласование

Расширенное описание функций >>>

Спецификации:

• Поддерживаемые стандарты:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-T(X) и 100Base-FX
  • IEEE 802.3x управление потоком
• Коммутация пакетов: Store-and-Forward
• Потоки IEEE 802.3x обслуживаются в дуплексном режиме, обратная маршрутизация - в полудуплексном, автоопределение MDI/MDI-X, коммутация не блокируется, зашитая скорость
• Коммуникационная способность: 1.6Gbps
• Количество MAC адресов: 8K
• Память буфера пакетов: 1Мбит

DVS-008W01	DVS-008W01-MC01 DVS-008W01-SC01	DVS-008W01-MC02 DVS-008W01-SC02
Коммуникационные порты: 8 Ethernet портов типа RJ45: 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование	Коммуникационные порты: 7 Ethernet порта типа RJ45: 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование 1 оптоволоконный порт: 100Base-FX (разъем SC), многомодовый – 5км (-MC01) одномодовый - 30км (-SC01)	Коммуникационные порты: 6 Ethernet портов типа RJ45: 10/100Base-T(X), автоопределение MDI/MDI-X, автоматическое согласование 2 оптоволоконных порта: 100Base-FX (разъем SC), многомодовый – 5км (-MC02) одномодовый - 30км (-SC02)

Расширенное описание функций >>>

Спецификации:

• Поддерживаемые стандарты:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-T(X) и 100Base-FX
  • IEEE 802.3x управление потоком
  • IEEE 802.1p класс обслуживания, приоритетные протоколы
• Коммутация пакетов: Store-and-Forward
• Потоки IEEE 802.3x обслуживаются в дуплексном режиме, обратная маршрутизация - в полудуплексном, автоопределение MDI/MDI-X, коммутация не блокируется, зашитая скорость
• Коммуникационная способность: 1.6Gbps
• Количество MAC адресов: 8K
• Память буфера пакетов: 1Mбит
• DIP-переключатели: 5-pin, конфигурирование аварийного сигнала потери связи
• Аварийный релейный выход: максимальный допустимы ток 5A@24 В постоянного тока

DVS-G008I00A Высокоскоростные коммутаторы начального уровня
Коммуникационные порты: 8 Ethernet портов типа RJ45: 10/100/1000Base-T, автоопределение MDI/MDI-X, автоматическое согласование

Расширенное описание функций >>>

Спецификации:

• Поддерживаемые стандарты:
  • IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-T(X) and 100Base-FX
  • IEEE 802.3ab 1000Base-T
  • IEEE 802.3x управление потоком
  • IEEE 802.1p класс обслуживания, приоритетные протоколы
• Коммутация пакетов: Store-and-Forward
• Потоки IEEE 802.3x обслуживаются в дуплексном режиме, обратная маршрутизация - в полудуплексном, автоопределение MDI/MDI-X, коммутация не блокируется, зашитая скорость
• Коммуникационная способность: 16Gbps
• Количество MAC адресов: 8K
• Память буфера пакетов: 2Мбит

Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система сключает в себя:

• Систему мониторинга транспортного потока на автостраде
• Систему управления изменяемыми дорожными знаками и сообщениями
• Систему мониторинга и безопасности туннелей
• Систему автоматического электронного сбора оплаты пользования магистралями.

Документация и каталоги

Документ	Язык	Дата	Файл
Каталог "Промышленные коммутаторы Ethernet"	русский	06.02.2018	pdf 22,59 Мбайт
Инструкция по быстрой настройке неуправляемых коммутаторов серии DVS	английский	25.03.2015	pdf 1,76 Мбайт
Чертежи коммутаторов DVS (2&3D)	английский	11.02.2015	zip 39,46 Мбайт
Руководство по эксплуатации неуправляемых коммутаторов серии DVS	английский	05.03.2014	pdf 2,04 Мбайт
Каталог "Неуправляемые промышленные коммутаторы Ethernet серии DVS"	русский	05.03.2014	pdf 1,02 Мбайт
