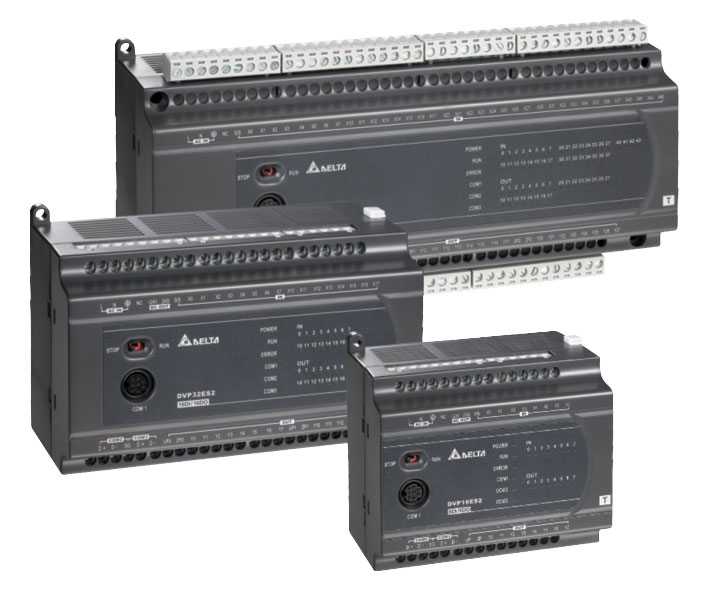

DVP32ES200TC

Характеристики

Основные характеристики:

• ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода

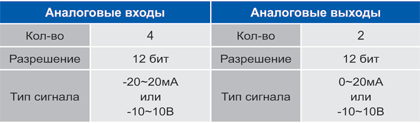

• DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит



  Располагая функцией ПИД-регулирования с автонастройкой, данный контроллер является оптимальным решением для аналогового управления небольшими установками.
• Память программы: 16k шагов Регистровая память: 10k слов
• Высокая скорость исполнения инструкций: LD - 0,35 мкс, MOV – 3,4 мкс
• Много новых инструкций управления движением: управление в замкнутом контуре, метка соосности, экранирование, прямая регулировка скорости, S-кривая разгона/торможения.
• Эксклюзивные инструкции и функциональные блоки для некоторых новых областей промышленности - например, солнечной энергетики.
• Инструкции управления преобразователями частоты Delta VFD: СТАРТ, РЕВЕРС, СТОП, и др.
• Высокая скорость исполнения программы: программа в 1 тыс. шагов может быть выполнена в течение 1 мс.
• Напряжение питания: 220V AC
• Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485, - все независимые (master/slave)
• Макс. расширение: 256 входов + 16 выходов, или 256 выходов + 16 входов
• Высокоскоростные импульсные выходы Возможность импульсного управления позволяет использовать данные контроллеры в задачах управления движением 2 канала (Y0, Y2) - до 100кГц и 2 канала (Y1, Y3) - до 10кГц
• Высокоскоростные счетчики 8 каналов высокоскоростного счета (2 входа по 100кГц, 6 входов по 10кГц), поддердка счетных режимов: U/D, U/D Dir, A/B.



• 4-уровневая парольная защита программы. Пароль для подпрограммы, идентификация пользователя, ограничение пробной эксплуатации.

Специализированные модели в серии ES2/EX2:

DVP32ES2-C

Модель со встроенным интерфейсом CANopen (скорость передачи данных - 1Мб/сек)

• COM3 поддерживает шину CANopen (протокол DS301)
• Поддерживает универсальные типы коммуникаций: PDO, SDO, синхронизированный (SYNC), NMT и многие другие
• Скорость передачи данных 1Мб/сек для передачи больших пакетов данных. Максимальный объем данных при PDO-обмене - 390 байт

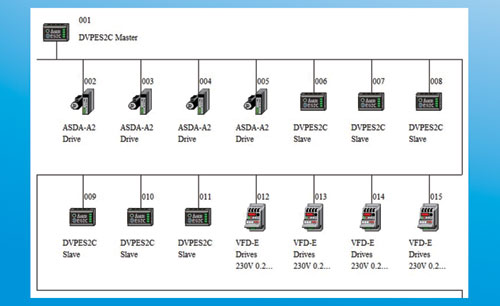

• Возможность соединения до 16 ведомых устройств по интерфейсу CANopen
• Программное обеспечение CANopen Builder используется для конфигурации сети ведомых устройств



DVP30EX2

Модель со встроенным аналоговыми и температурными каналами

• По 3 аналоговых входа и выхода (16 бит)
• Встроенная функция автоматической настройки ПИД-регулятора для полноценных решений с аналоговым управлением
• Предоставляет 3 аналоговых входа для ввода данных Pt/Ni датчиков температуры с точностью до 0.1 градуса



• Подходит для отраслевых промышленных применений, требующих контроля входных аналоговых и температурных данных, например, в котельных, системах отопления и вентиляции

Области успешного применения:

• ОВК (котельные, системы отопления и вентиляции)

• машины для литья под давлением
• системы управления складом
• упаковочное оборудование
• текстильное оборудование
• логистические системы
• солнечная энергетика
