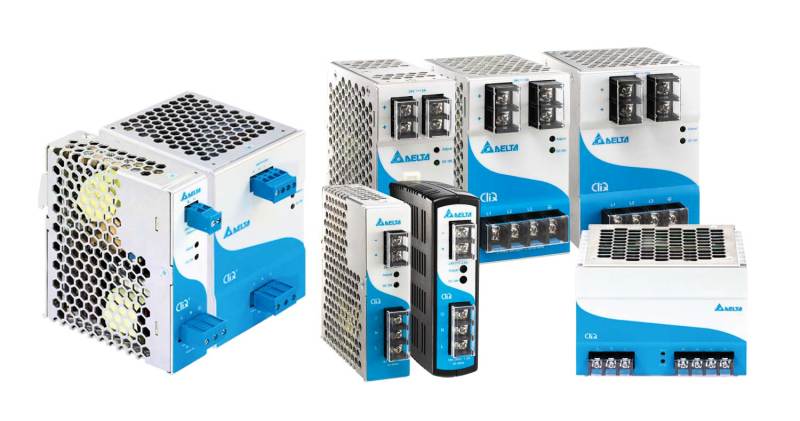

DRP024V960W3BN

Характеристики

Основные характеристики:

• Простой монтаж и подключение
• Компактный, удобный в обращении корпус с креплением на DIN-рейку
• Защита от перегрузки
• Защита от перенапряжения
• Тепловая защита
• Срок эксплуатации не менее 10 лет
• Возможность резервирования с внешним дополнительным диодом
• Соответствие стандарту RoHS

Спецификации:

• номинальное выходное напряжение 12В, 24В и 48В постоянного тока
• номинальная мощность от 15Вт до 480Вт
• предназначены для эксплуатации при температуре воздуха от -20 °С до +70 °С
• минимальное время задержки 20 мс
• Перегрузка 150% в течение 3 секунд
• КПД >\\;89%
• среднее время безотказной работы от 300,000 до 1,000,000 часов (в зависимости от модели)
• сертификат взрывобезопасности ATEX Class I Div.2 (для серии CliQ 24V в алюминиевом корпусе (DRP024VxxxWxAA))

Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:

• Сборка двигателей
• Сборка различных устройств
• Строительное оборудование
• Упаковочное оборудование
• Станки работы по дереву (например, гравирование или резьба)
• Производство тканей
• Автомобильная промышленность
• Тестовые измерения
• Проектирование с учётом экологических требований
• Сторительная техника
• Автоматизация процессов

Примеры применения:

Система управления установкой производства творога (русский pdf 801 Кб 10.02.2015)

Системы управления станков токарной группы (русский pdf 726 Кб 10.09.2014)

Модернизация системы управления оборудования окрасочного комплекса (русский pdf 1,03 Мб 10.09.2014)

Системы управления шлифовальными станками фирмы E-Tech (Тайвань) (русский pdf 1,58 Мб 04.09.2014)

Система управления широкоуниверсальным консольно-фрезерным станком 6Т82Ш (русский pdf 520 Кб 04.09.2014)

Система управления медицинским тренажером (русский pdf 758 Кб 17.07.2014)

Система управления универсальным резьбошлифовальным станком 5К822 (русский pdf 682 Кб 09.06.2014)

Система управления агрегатом ротационного формирования изделий из полиэтилена (русский pdf 739 Кб 30.04.2014)

Окрасочный робот-манипулятор ATB Z (русский pdf 603 Кб 30.04.2014)

Модернизация системы управления оборудования окрасочного комплекса (русский pdf 693 Кб 30.04.2014)

АСУ ТП цеха производства комбикормов (русский pdf 707 Кб 27.11.2013)

Приводы Delta Electronics в сварочном станке URBAN AKS 6600 (русский pdf 722 Кб 24.10.2013)

Документация и каталоги

DRU-24V40ABN (Инструкция, лист технических данных, чертежи) (русский zip 5,53 Мбайт 07.11.2014)

Чертежи CAD (2D&3D) источников питания DRP (CliQ) (английский zip 49,85 Мбайт 15.10.2013)

Каталог "Источники питания Delta Electronics" (английский pdf 6,98 Мбайт 18.07.2013)

Каталог "Источники питания DVP/DRP/PMC/PMT" (русский pdf 6,56 Мбайт 25.04.2013)

DRP024V480W3AA (Инструкция, лист технических данных, чертеж) (английский zip 2,5 Мбайт 12.09.2012)

DRP024V480W1AA (Инструкция, лист технических данных, чертеж) (английский zip 2,37 Мбайт 12.09.2012)

DRP024V240W3AA (Инструкция, лист технических данных, чертеж) (английский zip 1,76 Мбайт 12.09.2012)

DRP024V240W1BA (Инструкция, лист технических данных, чертеж) (английский zip 0,86 Мбайт 12.09.2012)

DRP024V240W1AA (Инструкция, лист технических данных, чертеж) (английский zip 1,76 Мбайт 12.09.2012)

DRP024V120W3AA (Инструкция, лист технических данных, чертеж) (английский zip 2,03 Мбайт 12.09.2012)

DRP024V120W1BA (Инструкция, лист технических данных, чертеж) (английский zip 1,67 Мбайт 12.09.2012)

DRP024V120W1AA (Инструкция, лист технических данных, чертеж) (английский zip 2 Мбайт 12.09.2012)

DRP024V060W3AA (Инструкция, лист технических данных, чертеж) (английский zip 1,99 Мбайт 12.09.2012)

DRP024V060W1BA (Инструкция, лист технических данных, чертеж) (английский zip 1,89 Мбайт 12.09.2012)

DRP024V060W1AZ (Инструкция, лист технических данных, чертеж) (английский zip 2,18 Мбайт 12.09.2012)

DRP024V060W1AA (Инструкция, лист технических данных, чертеж) (английский zip 2,02 Мбайт 12.09.2012)

DRP012V100W1AA (Инструкция, лист технических данных, чертеж) (английский zip 1,6 Мбайт 12.09.2012)

DRP012V060W1AA (Инструкция, лист технических данных, чертеж) (английский zip 1,53 Мбайт 12.09.2012)

DRP012V030W1AZ (Инструкция, лист технических данных, чертеж) (английский zip 1,67 Мбайт 12.09.2012)

DRP012V015W1AZ (Инструкция, лист технических данных, чертеж) (английский zip 1,58 Мбайт 12.09.2012)

Чертежи источников питания серии DRP (pdf) (английский zip 5,15 Мбайт 29.02.2012)

Чертежи источников питания серии DRP (dwg) (английский zip 8,25 Мбайт 29.02.2012)
