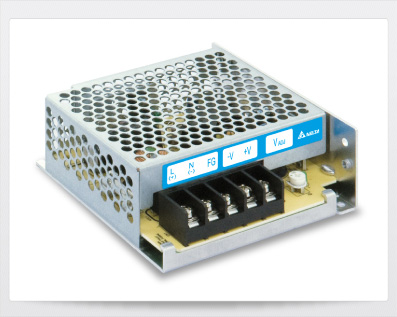

PMT-D1V100W1AA

Характеристики

Основные характеристики:

• номинальное выходное напряжение 4/5/12/24 В постоянного тока
• широкий диапазон рабочих температур: от -10 до +70°С\\; для дополнительной надежности алюминиевые крышки, применяемые при производстве панелей, рассчитанны на температуру не менее 105°С
• вибро- и ударопрочность по стандарту IEC60068-2-6.
• функции защиты от перегрузок по току и по напряжению\\; защита от перегрева
• надежная конструкция с ожидаемым сроком службы не менее 10 лет
• среднее время безотказной работы >\\; 200,000 часов
• панели обеспечивают стабильную, без снижения, выходную мощность в диапазоне входного напряжения от 90 до 264 В переменного тока
• КПД >\\;85%
• производится в соответствии со стандартом RoHS (директива 2011/65/EU)

Возможные конфигурации:

• Закрытый
• С кожухом и монтажным основанием (L Frame)
• Без корпуса (кодировка PMB)

Варианты разъемов:

• клеммы
• для фронтальной установки (Front Face)
• штекерный жгутовый разъем

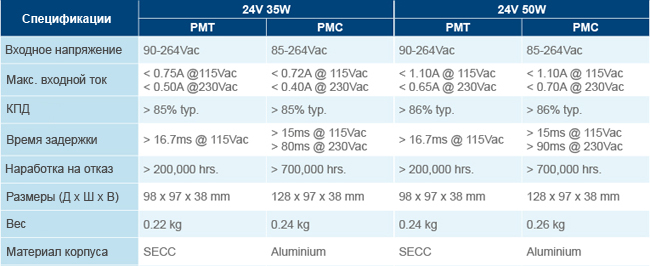

Сравнение серий PMC и PMT:

Сфера применения панелей РМТ:

• Общепромышленное применение
• Автомобильная промышленность
• Автоматизация процессов
• Строительство и строительная техника

Документация и каталоги

Чертежи CAD (2D&3D) источников питания PMT (английский zip 15,93 Мбайт 15.10.2013)

PMT-5V350W1AM (Инструкция, лист технических данных, чертежи) (английский zip 3,2 Мбайт 10.09.2013)

PMT-4V350W1AM (Инструкция, лист технических данных, чертежи) (английский zip 3,2 Мбайт 10.09.2013)

PMT-24V50W1AA (Инструкция, лист технических данных, чертежи) (английский zip 2,84 Мбайт 10.09.2013)

PMT-24V35W1AA (Инструкция, лист технических данных, чертежи) (английский zip 2,84 Мбайт 10.09.2013)

PMT-24V350W1AK (Инструкция, лист технических данных, чертежи) (английский zip 3,3 Мбайт 10.09.2013)

PMT-24V350W1AG (Инструкция, лист технических данных, чертежи) (английский zip 3,31 Мбайт 10.09.2013)

PMT-24V200W1AM (Инструкция, лист технических данных, чертежи) (английский zip 3,14 Мбайт 10.09.2013)

PMT-24V150W1AA (Инструкция, лист технических данных, чертежи) (английский zip 4,64 Мбайт 10.09.2013)

PMT-24V100W1AA (Инструкция, лист технических данных, чертежи) (английский zip 5,05 Мбайт 10.09.2013)

PMT-12V50W1AA (Инструкция, лист технических данных, чертежи) (английский zip 2,71 Мбайт 10.09.2013)

PMT-12V35W1AA (Инструкция, лист технических данных, чертежи) (английский zip 2,8 Мбайт 10.09.2013)

PMT-12V150W1AA (Инструкция, лист технических данных, чертежи) (английский zip 4,43 Мбайт 10.09.2013)

PMT-12V100W1AA (Инструкция, лист технических данных, чертежи) (английский zip 4,82 Мбайт 10.09.2013)

Каталог "Источники питания Delta Electronics" (английский pdf 6,98 Мбайт 18.07.2013)

Каталог "Источники питания DVP/DRP/PMC/PMT" (русский pdf 6,56 Мбайт 25.04.2013)

Руководство по эксплуатации PMT (английский pdf 1,24 Мбайт 11.09.2012)
