AS300 / AS200

Характеристики

Высокопроизводительный и недорогой контроллер модульного типа без шасси, с возможностью обработки до 1024 точек ввода/вывода, с высоким быстродействием для организации большого объема вычислений и логики, со встроенными импульсными входами/выходами для 6-ти осей и поддержкой сетевых протоколов Modbus, Ethernet/IP и CANopen.

Краткие характеристики ЦПУ AS300:

Краткие характеристики ЦПУ AS200:

Высокая производительность

Процессор Delta SoC 32-бит

• 283 задачи (32 циклические, 251 по прерываниям различного типа)
• 1024 точки дискретного ввода/вывода
• максимум 32 модуля

.

Высокоинтегрированное ПО “ISPSoft”

ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с AS300, поддерживает 4 языка: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC), последовательные функциональные схемы (SFC) и язык структурированного текста (ST).

• • Объявление глобальных и локальных переменных; Деление проекта на модули (POU); Пользовательские функциональные блоки; Пользовательские типы данных (Структуры); Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
  • Data scope – захват данных с тактом скана программы
  • Data logger – запись данных на SD карту (до 65535 записей)
  • HWCONFIG: инструмент построения системы Графическая оболочка, таблица входов/выходов, конфигурирование модулей без инструкций FROM/TO, конфигурирование ЦПУ, удобный сетевой конфигуратор
  • EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
  • COMMGR: программа связи между контроллером и компьютером
  • CANopen Builder: программа-конфигуратор для настройки сети CANopen

ЦПУ - всё на борту!

Встроенные функции позиционирования

• Готовые инструкции позиционирования сервоприводов ASD-A2 по шине CAN
• Готовые инструкции позиционирования физическими импульсами до 200 кГц

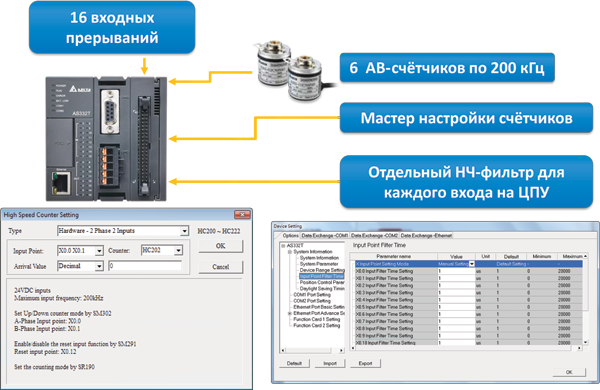

Встроенные аппаратные счетчики

Легкая замена модулей Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.

Удобная инновационная защелка для крепления непосредственно на DIN-рейку (не требуется специальное шасси).

Возможно винтовое крепление на панель (необходимо снять защелку).

Оба способа установки имеют зазаемление.

Встроенный Ethernet/IP и Modbus TCP

• До 32 CIP соединений
• Скорость 500 байт/соединение
• Время обновления: 1 скан ЦПУ

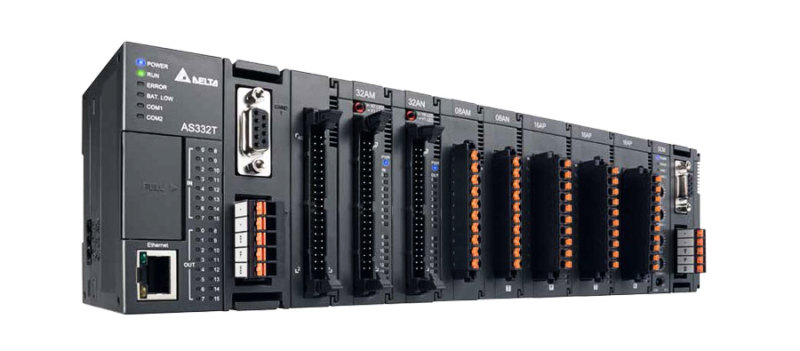

Компактная конструкция и возможность плотного монтажа

• Высокая плотность установки
• Занимает минимум места в шкафу управления

Скорость опроса по внутренней шине не зависит от количества модулей!

Может применяться в любой отрасли, где требуются компактные быстродействующие и недорогие контроллеры для крупных технологических установок и машин с количеством точек ввода-вывода до 1024 и достаточным объёмом памяти под большую программу и данные.

Примеры применения:

Документация и каталоги

Документ	Язык	Дата	Файл
Прошивка v1.10.10 для AS300	английский	01.08.2021	zip 0,9Мбайт
Прошивка v1.10.10 для AS200	английский	01.08.2021	zip 0,9Мбайт
Прошивка и пример работы встроенных аналоговых входов-выходов ЦПУ типа AS218	русский	13.09.2019	zip 1,04 Мбайт
Установка драйвера для серии AS на Windows 10	английский	13.09.2019	pdf 0,11 Мбайт
Прошивка 1.06.40 для ЦПУ AS228	английский	19.08.2019	zip 0,9 Мбайт
Прошивка 1.06.40 для ЦПУ AS300	английский	19.08.2019	zip 0,92 Мбайт
COMMGR v.1.10 - integrated communication management software (Windows® XP/7(32-bit/64-bit)/8/10 (64-bit)	английский	18.07.2019	zip 9,85 Мбайт
Руководство по использованию программы ISPSoft	английский	18.07.2019	pdf 29,38 Мбайт
ISPSoft v3.08 (ПО для контроллеров AS/AH/DVP. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit)	английский	18.07.2019	zip 744,71 Мбайт
Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP"	русский	20.05.2019	pdf 70,54 Мбайт
Примеры программ для ПЛК AS300	русский	03.04.2019	zip 5,06 Мбайт
EIP Builder V1.06 (Программа для конфигурирования Ethernet/IP) Windows® XP/7(32-bit/64-bit)/8(32-bit/64-bit)/10(64-bit)	английский	03.04.2019	zip 89 Мбайт
Примеры программ для ПЛК AS200	английский	03.04.2019	zip 4,98 Мбайт
Инструкция по настройке переменного состава модулей расширения в контроллерах семейства AS	русский	05.03.2019	pdf 1,28 Мбайт
DCISoft 1.20 (ПО для настройки коммуникационных модулей c Ethernet. (Совместимо с Windows® XP/Vista/7/8/8.1(32-bit/64-bit))	английский	16.01.2019	zip 12,14 Мбайт
Руководство по доп. модулям ПЛК серии AS	английский	16.01.2019	pdf 15,12 Мбайт
Таблица адресов ПЛК AS в протоколе Modbus	английский	19.12.2018	pdf 0,02 Мбайт
Руководство по программированию ПЛК серии AS	русский	05.12.2018	pdf 31,95 Мбайт
Примеры программ для ПЛК AS228T c CANopen и преобразователей частоты MS300	английский	03.12.2018	zip 3,15 Мбайт
Примеры программ для ПЛК AS332T c CANopen и преобразователей частоты MS300	английский	03.12.2018	zip 3,13 Мбайт
Примеры программ для ПЛК AS300 и панелей оператора DOP-100	английский	03.12.2018	zip 21,81 Мбайт
Руководство пользователя на ПЛК серии AS	английский	31.10.2018	pdf 14,8 Мбайт
Руководство по аппаратной части контроллеров AS	английский	31.10.2018	pdf 11,32 Мбайт
Чертежи ПЛК серии AS (2D, 3D)	английский	23.07.2018	zip 141,1 Мбайт
Краткое руководство по эксплуатации на ПЛК серии AS	русский	23.07.2018	pdf 13,05 Мбайт
Презентация по контроллерам AS300/AS200	русский	04.04.2018	pdf 5,43 Мбайт
Примеры программ для ПЛК AS332T c CANopen и сервопривода ASD-A2	русский	04.04.2018	zip 0,69 Мбайт
OPC Server v2.00 (Windows® XP/7(32-bit/64-bit)/8(64-bit)/10(32-bit/64-bit)	английский	27.02.2018	zip 87,4 Мбайт
Каталог по ПЛК Delta серии AS	английский	13.11.2017	pdf 8,42 Мбайт
Листовка по программируемым контроллерам серии AS300	русский	11.04.2017	pdf 1,39 Мбайт
USB драйвер для контроллеров DVP-SE, AS, AH (Windows XP, Windows 7 (32-bit/64-bit))	английский	28.08.2012	zip 1,5 Мбайт
