АСУ ТП производства спирта для Lake Distilling LLC (США)

Объект управления

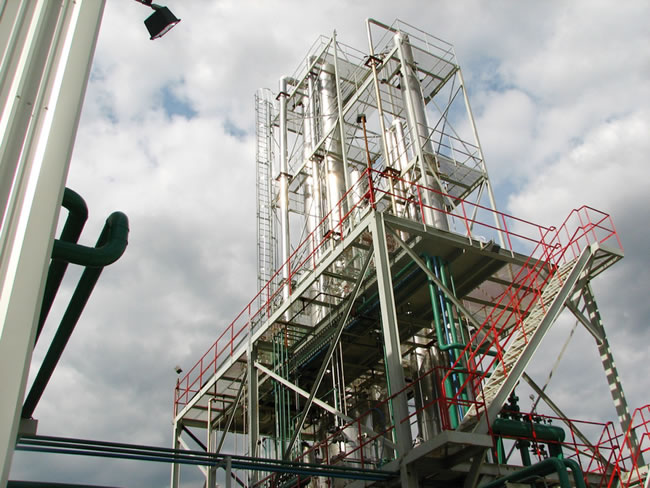

Рис. 1. Ректификационное отделение

Ректификационное отделение в соответствии со стандартами безопасности находится вне корпуса и имеет в своем составе 5 ректификационных колон.

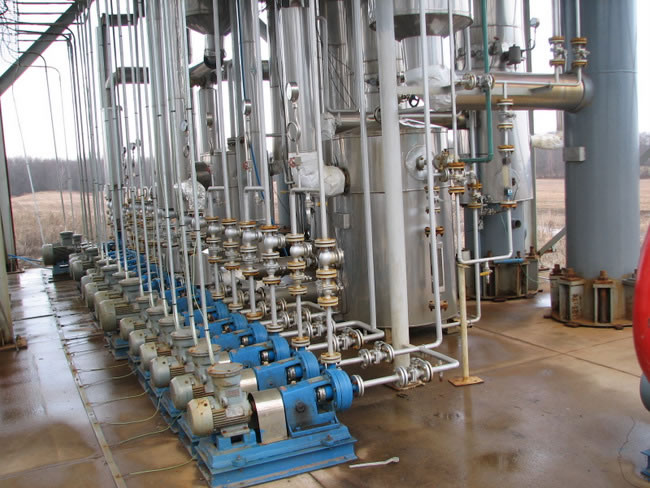

Рис 2. Перекачку продуктов ректификации обеспечивают десятки насосов, управляемых энергосберегающими преобразователями частоты Siemens

Снаружи находятся и насосы, перекачивающие взрывоопасные продукты ректификации. Все насосы имеет 100%-й резерв.

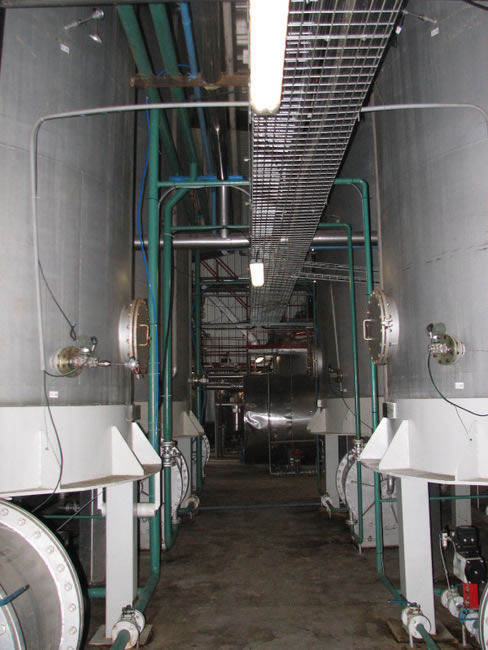

Рис. 3. Бражное отделение

Бражка готовится в ферментационных танках бражного отделения. Уровни, объемные и массовые расходы контролируются с помощью приборов Yokogawa.

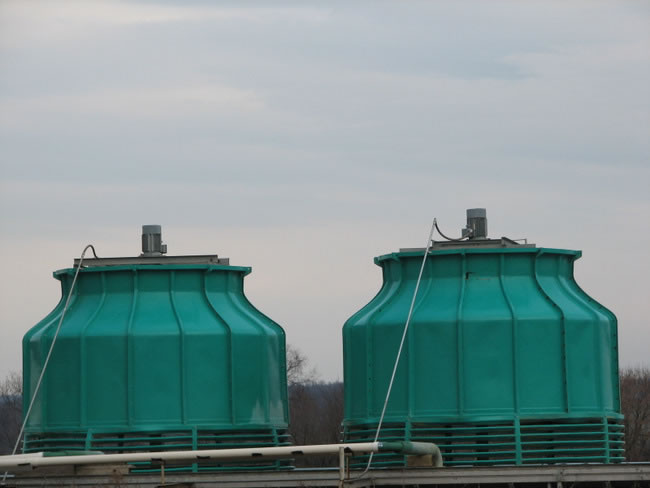

Рис. 4. Градирни

Завод имеет замкнутую систему водоснабжения. Горячая вода на выходе контура охлаждения, охлаждается в двух градирнях.

АСУ ТП

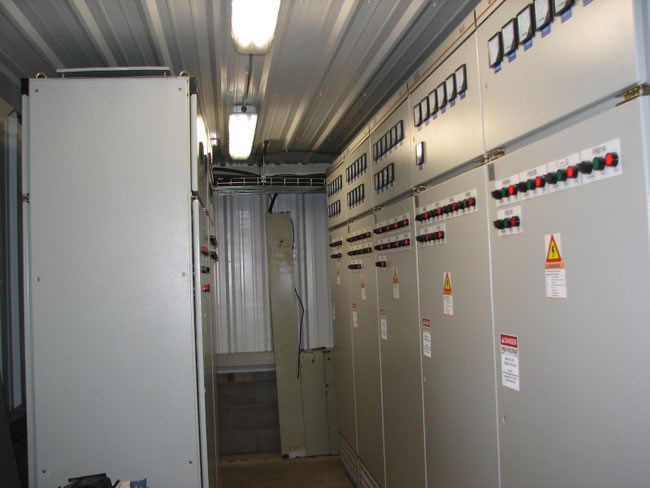

Рис 5. Щитовая

Десятки энергосберегающих приводов Siemens и пуско-регулирующая аппаратура установлены в щитовой. Все электроприводы так же, как и насосы имеют 100%-й резерв.

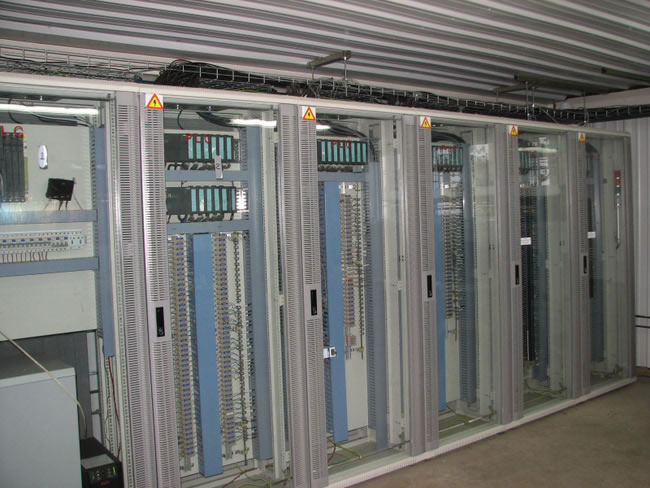

Рис. 6. Шкафы ПЛК

АСУ ТП выполнена на базе ПЛК S7-400, оснащенных распределенной периферией ET200 фирмы Siemens.

Специалистами RTS-Ukraine были  спроектированы архитектура системы управления и основные технологические режимы работы оборудования,  разработано прикладное программное обеспечение контроллера и SCADA, выполнены параметрирование и пусконаладка приводов, приборов КИП и исполнительных механизмов,  проведены комплексные пуско-наладочные работы и запуск завода в эксплуатацию.
