AH500

Характеристики

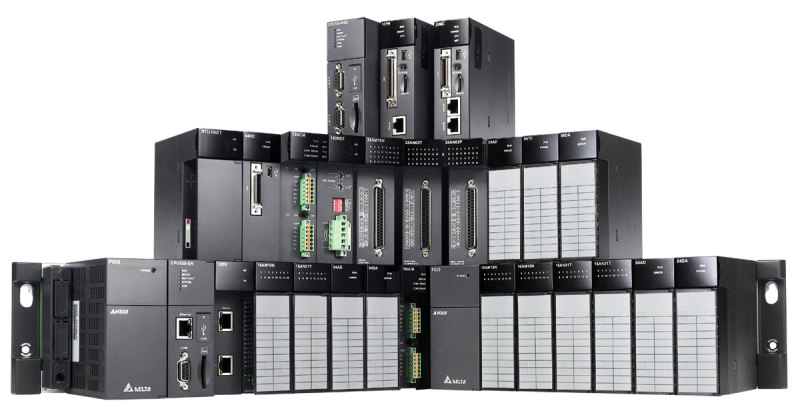

Контроллер модульного типа для обработки большого количества точек ввода/вывода, организации большого объема вычислений и логики, построения территориально распределённой системы с поддержкой всех основных протоколов передачи данных.

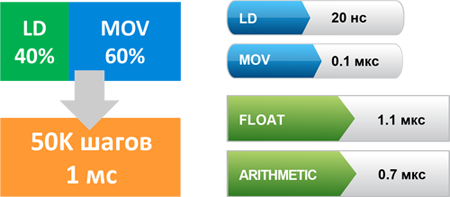

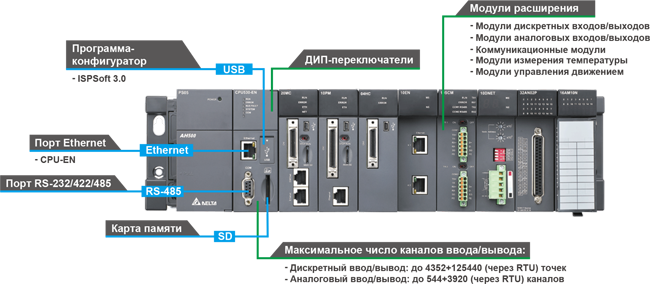

Высокая производительность

Процессор 32-бит

• Объем прикладной программы: до 384k шагов
• DI/DO до 4352
• AI/AO до 544
• Регистры данных – до 128К слов, буферные регистры данных - до 128К слов
• Количество функциональных блоков до 4096 ед.

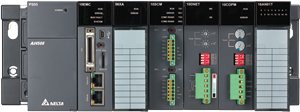

ЦПУ управления движением по EtherCAT (AHxxEMC-xx) Поддерживает установку в слот ЦПУ в блоке управления движением или в слот модуля в связке с другим ЦПУ.

• Встроенный порт EtherCAT (до 100 Мбит/сек)
• Встроенный порт Ethernet (100 Мбит/сек)
• Cлот для карт памяти Micro SD, порт micro-USB для загрузки программ
• Библиотека функциональных блоков движения PLCOpen
• Поддержка EtherNet/IP

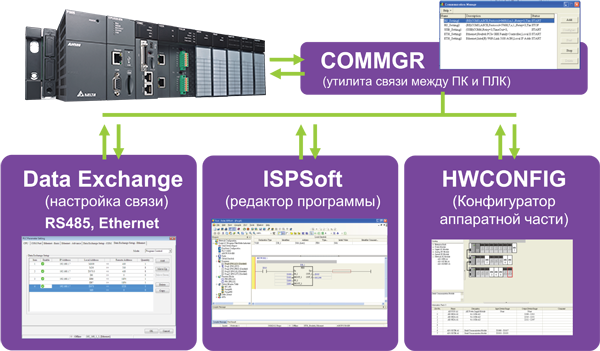

Современная среда разработки “ISPSoft”

ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с AH500, поддерживает 5 графических языков: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC), последовательные функциональные схемы (SFC), язык структурированного текста (ST) и список инструкций (IL).

• • Объявление глобальных и локальных переменных; Деление проекта на модули (POU); Пользовательские функциональные блоки; Пользовательские типы данных (Структуры); Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
  • EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
  • CANopen Builder: программа-конфигуратор для настройки сети CANopen
  • Функциональные блоки: Повторяющие процедуры можно закрыть в функциональные блоки (до 32-х уровней вложенности)

Функции управления движением

• Импульсные модули поддерживают до 4-х осей
• 3-х осевая линейная/круговая интерполяция
• Готовые инструкции управления движением
• Поддержка функций MPG и электронной редукции
• Функция высокоскоростного захвата/сравнения

Возможность «горячей» замены модулей Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.

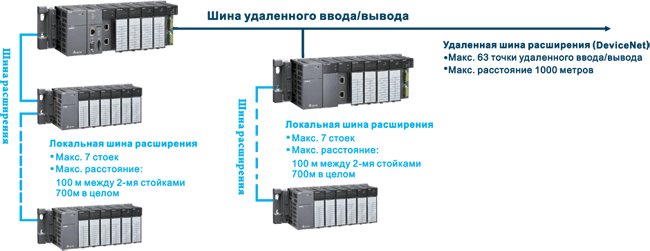

Распределённая система

Построение территориально распределённой системы с передачей данных по внутренней шине без станций удалённого ввода вывода.

Расстояние между шасси - до 100 м по витой паре и до 2000 м по оптоволокну.

Надежная работа даже в тяжелых условиях

• Условия эксплуатации: -20 ... +60°С / 5 ... 95% (без конденсата)
• Условия хранения: -40 ... +70°С / 5 ... 95% (без конденсата)

Системы отопления/вентиляции/кондиционирования Тепловая энергетика Водоподготовка и водоотведение

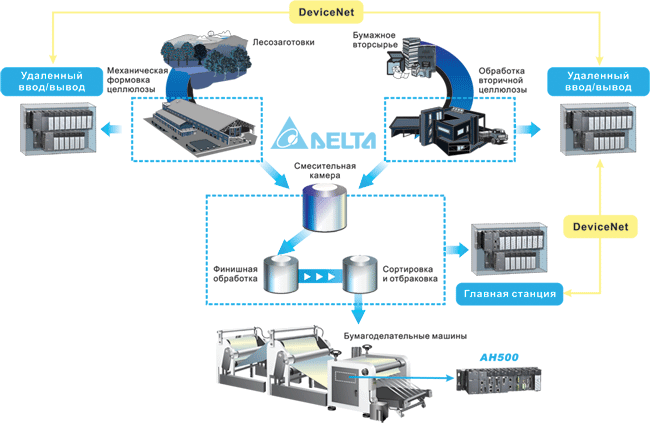

Бумажная промышленность: обработка, формовка, сортировка целлюлозы; бумагоделательные машины

Машины по обработке строительных метериалов

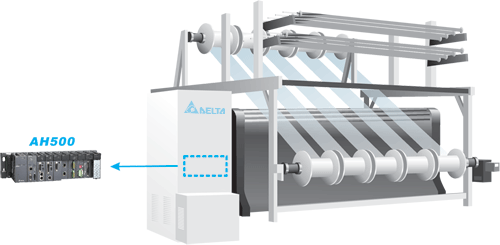

Основовязальные машины

Контроллеры серии AH500 в связке с коммутаторами Ethernet могут применяться в:

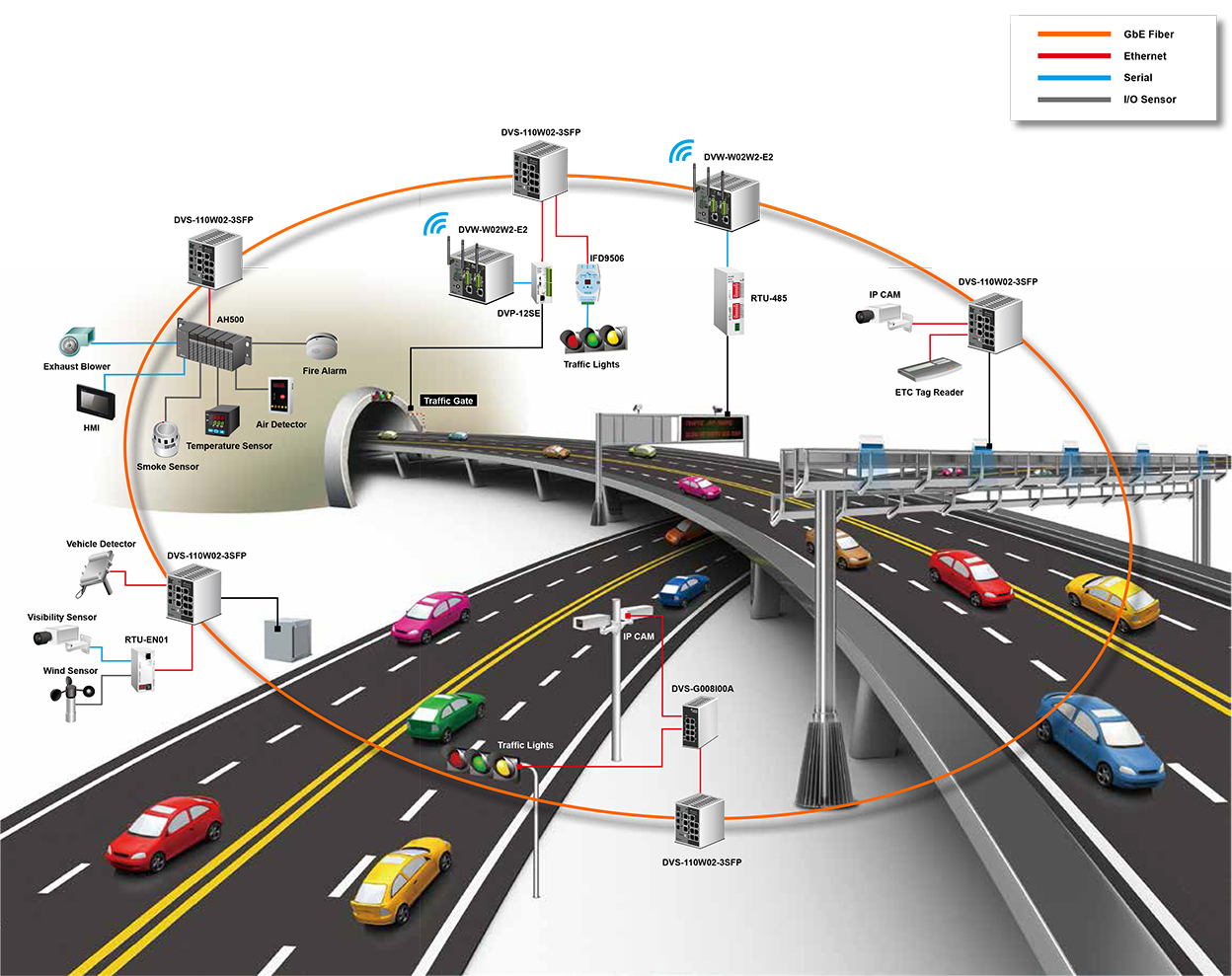

Интеллектуальная транспортная система (ITS)

Интеллектуальная транспортная система интегрирует передовую электронику, информационные технологии и последние достижения в области датчиков для управления в реальном времени дорожной инфраструктурой, пешеходными переходами, трафиком.

Система повышает безопасность, удобство и эффективность использования транспорта, уменьшает выбросы CO и вредное воздействие на окружающую среду, способствует экономическому развитию.

Система включает в себя:

• Систему мониторинга транспортного потока на автостраде
• Систему управления изменяемыми дорожными знаками и сообщениями
• Систему мониторинга и безопасности туннелей
• Систему автоматического электронного сбора оплаты пользования магистралями.

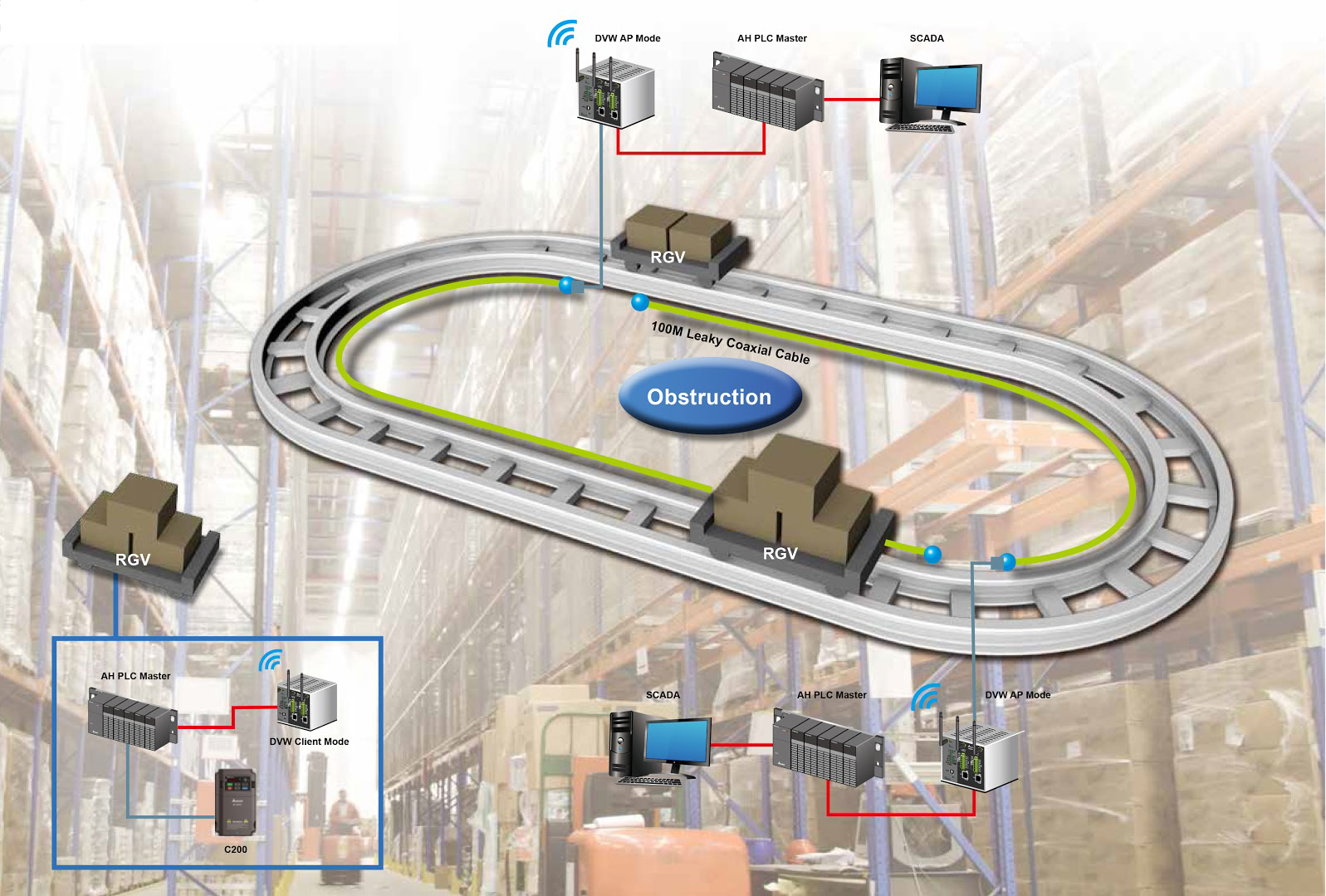

Система управления автоматическим складом с рельсовыми тележками

Технологии беспроводной передачи сигналов могут быть применены в различных областях. Серия DVW Delta Electronics согласовывается со специальным излучающим коаксиальным кабелем (Leaky CoaXial Cable, LCX) для формирования стабильно расширяемой зоны покрытия Wi-Fi, которая может окружать оборудование, стены, металлические конструкции, передавая сигналы в любой уголок цеха, улучшая доступность Ethernet связи. Она так-же обеспечивает высокоскоростной сбор и обработку параметров объектов в реальном времени. Использование серии Delta DVW совместно с излучающим кабелем для управления рельсовыми тележками помогает операторам достичь высокой эффективности работы поточно-транспортной системы, повысить ее безопасность, долговечность, удобство обслуживания.

Аналогичные решения могут применяться для:

• автоматизации порционного дозирования материалов
• организации беспроводной инфраструктуры инженерных сетей туннелей и железнодорожного транспорта
• обеспечения беспроводной связи между этажами одного и того-же здания

Примеры применения:

Документ	Язык	Дата	Файл
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфира	русский	04.02.2016	pdf 1,83 Мб
Решение по дозированию и подаче дезинфицирующего хлора	русский	15.12.2015	pdf 5,68 Мб
Управление бойлерной системой, работающей на угольном топливе	русский	27.10.2015	pdf 3,26 Мб
Система управления переработкой отходов для печатных и бумагорезательных машин	русский	14.08.2015	pdf 7,14 Мб
Управление группой насосов обслуживания бассейна с помощью высокопроизводительного ПЛК Delta серии АН500	русский	25.06.2015	pdf 4,35 Мб
Применение преобразователя частоты Delta CP2000 в системах вентиляции, отопления и кондиционирования (ВОК)	русский	25.09.2013	zip 853 Кб
Станция водоочистки	русский	25.09.2013	pdf 1,53 Мб

Документация и каталоги

Документ	Язык	Дата	Файл
Презентация система горячего резервирования АН500	украинский	20.02.2018	pps 2,15 Мбайт
ISPSoft v3.04.02 (ПО для контроллеров AS/AH. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit))	английский	20.02.2018	zip 521,15 Мбайт
DeviceNet Builder v2.04 (Поддерживает Windows® XP/7(32-bit/64-bit)/8(32-bit/64-bit)/10(64-bit))	английский	06.02.2018	zip 157,77 Мбайт
Каталог "Программируемые контроллеры серии AH500"	английский	06.02.2018	pdf 7,72 Мбайт
COMMGR v.1.08 - integrated communication management software	английский	14.12.2017	zip 8,86 Мбайт
Каталог "Программируемые контроллеры серий DVP/AH500/AS300 и панели оператора DOP/TP"	русский	05.12.2017	pdf 22,29 Мбайт
Руководство по использованию инструкций в модулях/ЦПУ управления движением серии AH	английский	28.11.2017	pdf 8,91 Мбайт
Руководство пользователя для модулей/ЦПУ управления движением серии AH	английский	28.11.2017	pdf 10,2 Мбайт
Инструкция для модулей/ЦПУ управления движением серии AH	английский	28.11.2017	pdf 5,34 Мбайт
Руководство по аппаратной части модулей/ЦПУ управления движением серии AH	английский	28.11.2017	pdf 3 Мбайт
Каталог по ПЛК Delta серии AH500	английский	24.10.2017	pdf 7,37 Мбайт
Презентация по контроллерам AH500	русский	13.10.2017	pdf 3,3 Мбайт
EIP Builder V1.04 (Программа для конфигурирования Ethernet/IP)	английский	12.09.2017	zip 51,46 Мбайт
DCISoft 1.18 (ПО для настройки коммуникационных модулей c Ethernet. (Совместимо с Windows® XP/Vista/7/8/8.1(32-bit/64-bit))	английский	02.08.2017	zip 15,18 Мбайт
CANopen Builder v6.00 (Совместимо с Windows® XP/7/8/10(32-bit/64-bit))	английский	02.08.2017	zip 396,59 Мбайт
Руководство по использованию программы ISPSoft	английский	02.08.2017	pdf 24,88 Мбайт
Руководство по доп. модулям AH500	английский	14.04.2017	pdf 25,73 Мбайт
Руководство по эксплуатации AH500	английский	14.04.2017	pdf 18,04 Мбайт
Руководство по аппаратной части AH500	английский	14.04.2017	pdf 19,01 Мбайт
Примеры программ для модулей AH05PM	английский	18.09.2015	zip 0,14 Мбайт
Примеры программ для модулей AH15PM	английский	18.09.2015	zip 0,15 Мбайт
Примеры программ для контроллеров AH500	английский	18.09.2015	zip 0,07 Мбайт
Лицензионный ключ (USB) для OPC-сервера Delta	английский	25.03.2015	html_modelPos=30&vkl=model-vkl&accessories=1 — Мбайт
PMSoft v2.10 (ПО для контроллеров DVP-PM и AH500. Совместимо с Windows 2000, XP, Vista or Windows 7(32-bit/64-bit)))	английский	02.12.2014	zip 127,37 Мбайт
Анонс инструкции по программированию DVP. Подробное содержание, пробные страницы.	русский	21.07.2014	pdf 0,3 Мбайт
Руководство по работе с программой Delta OPC	английский	30.04.2014	pdf 1,31 Мбайт
Руководство по программированию модулей движения серии AH500	английский	30.04.2014	pdf 12,45 Мбайт
OPC Server v1.00	английский	07.02.2014	zip 20,47 Мбайт
