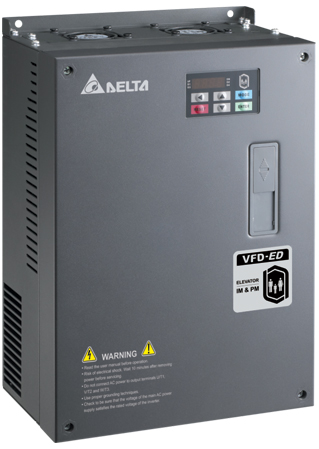

VFD-ED

Характеристики

Основные характеристики:

• Возможность работы с асинхронными и синхронными двигателями
• Высокие характеристики векторного управления FOC (Field Oriented Control)
• Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
• Автоопределение пускового момента, компенсация нагрузки, ручное управление
  • Выполняет автонастройку под нагрузкой при собранной конструкции лифта
  • Поддерживает все типы энкодеров
  • Точно измеряет параметры двигателя и угол смещения PG
  • Безопасно и удобно производит балансировку нагрузки без дополнительных нагрузок
• Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления

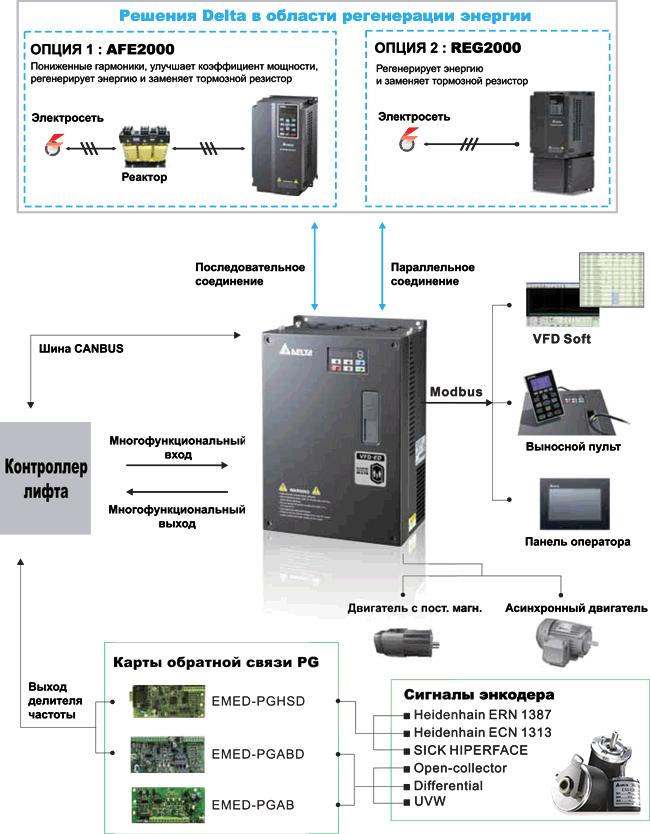

• Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
• Точная отработка временной последовательности при движении лифта (старт/стоп)
• Двойная защита на выходе для надежной работы лифта
• Компактный размер для легкого монтажа в шкаф управления лифтом Тонкий корпус: глубина не более 146 мм

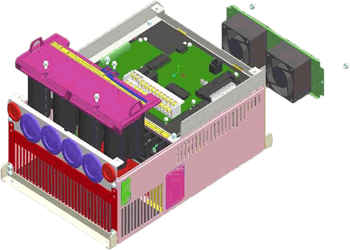

• Модульная конструкция Простота замены модулей конденсаторов и вентиляторов



• Встроенный светодиодный пульт управления и выносной текстовый пульт как опция
• USB порт и стандартное ПО для облегчения настройки
• Встроенный тормозной модуль (в моделях до 30кВт)

• Ток высокой плотности для диспетчеризации, точность управления стартом/остановом лифта
• Быстрая и плавная регулировка момента после механического растормаживания
• Независимые настройки параметров для подачи тока на старте и компенсации скольжения в режимах мониторинга и генерации. Это увеличивает гибкость решений при вводе лифта в эксплуатацию

• Двойная защита на выходе жестко контролирует работу лифта для обеспечения безопасности пассажиров
• Автоматическое обнаружение пропадания фазы для обеспечения правильной работы двигателя
• Автоматическая проверка момента до механического растормаживания
• При малой нагрузке срабатывает функция поиска направления и при сбое питания лифт немедленно доставляется до ближайшего этажа

Основные области применения:

• Пассажирские и грузовые лифты, краны, лебедки и др. грузоподъемные механизм
• Паллетоукладчики
• Транспортерные и конвейерные ленты
• Эскалаторы и т.д.

Документация и каталоги

Документ	Язык	Дата	Файл
Каталог по улучшенным лифтовым преобразователям серии VFD-ED	английский	18.03.2019	pdf 2,45 Мбайт
Руководство по эксплуатации VFD-ED	английский	17.09.2018	pdf 14,56 Мбайт
VFDSoft V1.58 (ПО для настройки и мониторинга преобразователей VFD) Windows® XP SP3 (32bit), 7 (32bit/64bit)	английский	13.09.2018	zip 34,52 Мбайт
VFDSoft замечания по установке	английский	27.02.2018	pdf 0,7 Мбайт
Руководство пользователя к программе VFDSoft	английский	22.03.2017	pdf 6,09 Мбайт
Руководство по эксплуатации VFD-ED-S	русский	13.08.2015	pdf 35,37 Мбайт
Описание функции STO в ПЧ Delta Electronics	русский	28.04.2015	pdf 2,39 Мбайт
