В чем плюсы новой серии преобразователей частоты C2000+ от Delta Electronics?

В чем плюсы новой серии преобразователей частоты C2000+ от Delta Electronics?
03.02.2022 16:37
В этом году флагманская ПЧ серии С2000 получила бесплатный апргейд. Дельта просто сделала С2000 еще лучше и назвала его С2000+. В результате ПЧ стал более мощным, надежным, более функциональным и выносливым, чем С2000, НО не дороже!

Более мощный

В мире преобразователей частоты мощность – понятие относительное. Так как ПЧ выбирают под применение не по мощности, а по току, точнее по стойкости к перегрузкам по току в зависимости от их величины и продолжительности.

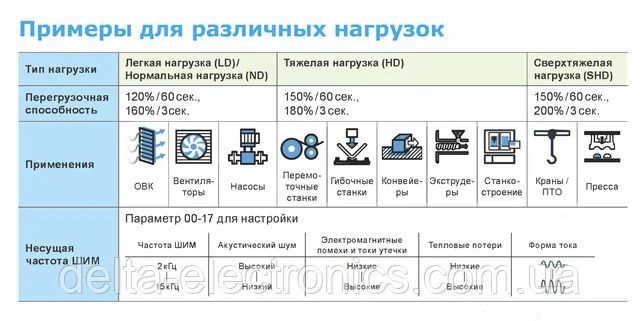

Поэтому например в ПЧ мощностью 11 кВт, предназначенном для работающих без особых нагрузок насосов и вентиляторов, ставят один тип IGBT, а в векторном общепромышленном ПЧ, той же мощности, где встречаются тяжелый старт (конвейеры, экструдеры, компрессоры) или ударные нагрузки (миксеры, дробилки, прессы) – совсем другой, гораздо более мощный и дорогой тип IGBT.

Чтобы облегчить выбор, производители вводят понятие режимов работы ПЧ

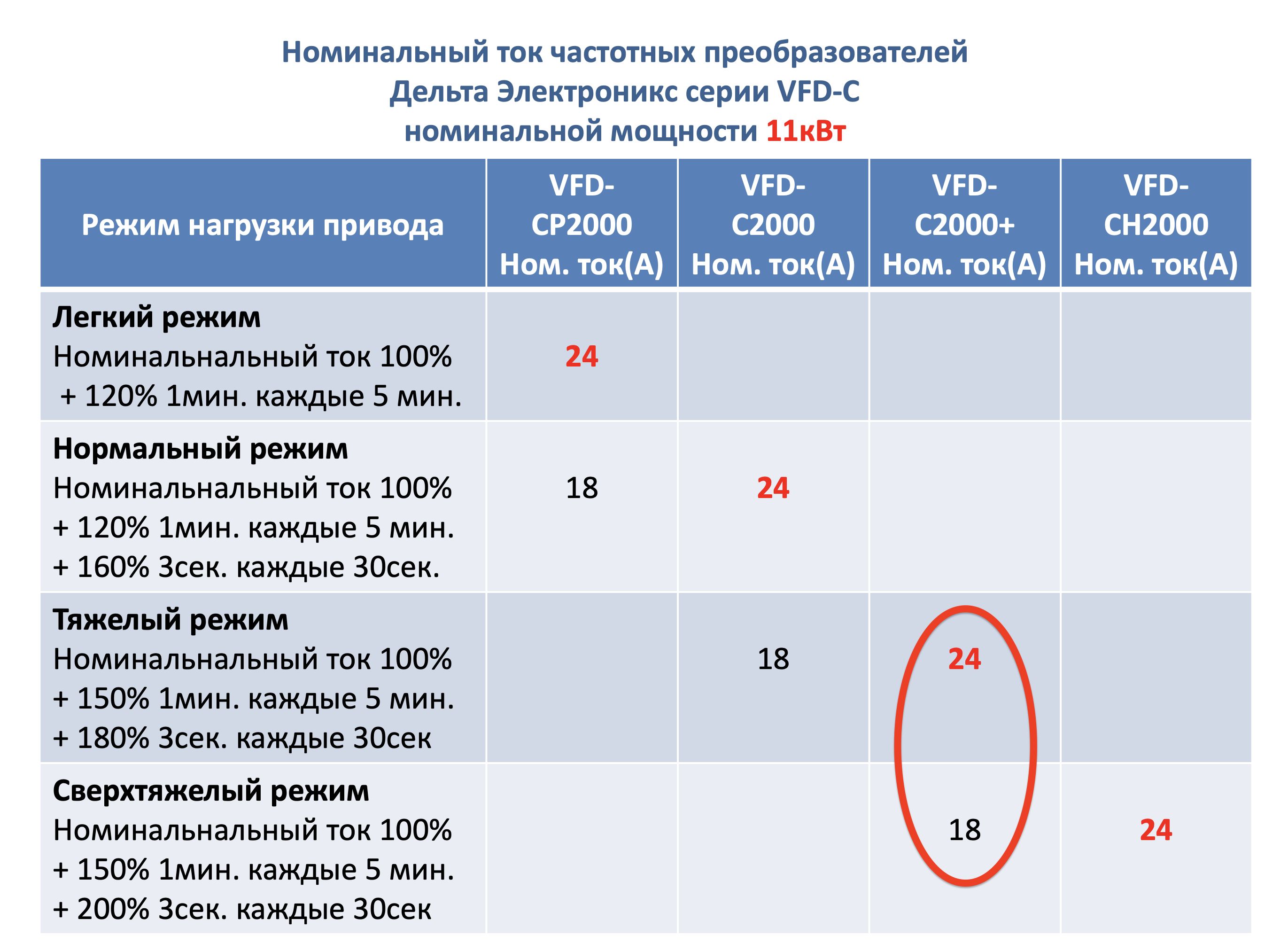

Так, легким режимом работы считается, когда нагрузки не превышают 120% номинала и длятся до 1 минуты, встречаются не чаще 1 раза в 5 минут; нормальный режим, когда дополнительно к перегрузкам легкого режима прилагаются 3-х секундные нагрузки до 160%, не чаще 1 раза в 30 секунд; для тяжелого режима вместо 120% и 160% нормального режима, допускаются перегрузки 150% и 180%, а для сверхтяжелого 150% и 200% соответственно (см. ниже)






Чем тяжелее, тем меньше номинальный ток должен быть написан на шильдике двигателя, к которому он подключен.

Так, для 11 кВт вентиляторной ПЧ, серии CP2000, при работе в легком режиме (в том, в каком обычно и работают вентиляторы), на шильдике двигателя должно быть написано не более 24 А, что соответствует честному 11 кВт двигателю. Однако в нормальном режиме этот ПЧ его уже не потянет – потому что он сможет обеспечить номинальный ток всего в 18 А, что чуть больше чем у стандартного двигателя мощностью 7.5 кВт. Для работы с перегрузками, соответствующими нормальному режиму, потребуется ВЛ серии C2000. Но уже в тяжелом режиме С2000 11 кВт-ный мотор снова не потянет, придется брать ПЧ на ступеньку больше.

Но с выходом серии С2000+ уже не придется! Дело в том, что теперь для этой серии стандартен тяжелый режим, она имеет более высокоточные модули IGBT, таким образом эта серия более мощная.


Более того, теперь по перегрузочной способности C2000+ превосходит приводы Yaskawa A1000 и GA700, ABB ACS 550 и 580, SE ATV930, Siemens G120, которые в базовой настройке имеют 120%/1мин.

Более функциональная.

Опытные пользователи приводов имеют основания опасаться новых серий из-за практически неизбежных погрешностей в новом программном обеспечении прошивок, которые устраняются спустя некоторое время. В этот раз можно не волноваться. Дельта сохранила стабильность прошивок серии C2000, хорошо себя зарекомендовавших, обкатанных и на приводах серии MS/MH/ME300

Однако появляется новый функционал, которым будет дополняться только серия С2000+:
1) Функция распределения погрузки (момента) между несколькими ПЧ, что востребовано в применениях на конвейерах с несколькими тяговыми станциями;
2) Новые визарды быстрой настройки ПЧ под типовые задания
3) Функции позиционирования по сетям Profinet и Ethercat
4) Поддержка экономичных синхронных реактивных двигателей (synchronous reluctance motors)
5) Анонсированная поддержка эффектных и эффективных крановых функций – противораскачивание и управление крановым тормозом.
6) Анонсирована поддержка новой платы Ethernet/IP с двумя портами (можно обойтись без коммутаторов при подключении нескольких ПЧ к контроллеру).
7) Анонсировано расширение линейки приводами больших мощностей до 560 кВт 400В.

Весь новый функционал будет появляться только и серии C2000+, тогда как серия С2000 вскоре снимется с производства.

Более выносливая

Как вы знаете, в ПЧ серии С2000 радиаторы можно выносить за пределы шкафа, с помощью специальной фланцевой крепи. Это позволяет просто защищать от агрессивной промышленной среды электронику ПЧ и другого оборудования, установленного в шкафу, не подогревая его (тем самым продлевая его ресурс) и не имея проблем с отводом большого количества тепла. Однако за пределы шкафа в промышленную среду приходится выносить вентиляторы. Ранее эти вентиляторы имели защиту IP51, т.е. пылезащищенное исполнение с защитой от вертикально падающих капель. В серии С2000+ эти вентиляторы заменены на вентиляторы с более серьезной защитой от влаги IP54, защищенные от брызг по любому направлению.
Сам радиатор ПЧ получил полированную поверхность ребер, где не задерживается пыль, что значительно улучшает условия охлаждения при необслуживаемых вариантах, а температура является основным фактором, влияющим на срок жизни многих электронных компонент, конденсаторов, трансформаторов, изоляции. Повышение температуры на каждые 10-15 С увеличивает поток отказов в 2 раза. Значительно улучшилась и внутренняя защита печатных узлов посредством специального полимерного покрытия (conformal coating) от воздействия пыли, влаги, агрессивных газов и химических веществ. Теперь это специальное полимерное покрытие удовлетворяет уровню 3С3 (С2000 было 3С2). Предыдущий уровень защиты 3С2 составил примерно 10% уровня защиты 3С3. Применение этой защиты значительно повышает срок службы привода при неблагоприятных условиях применения. Так, в сельскохозяйственных применениях срок службы может повышаться от типичных 4-5 лет до 10 лет, в водоотводе и водоснабжении привод живет на 25% дольше, при использовании привода во влажных помещениях существенно сокращается непредвиденный отказ оборудования вследствие появления конденсата.

Как отличить?

Серии С2000 и С2000+ снаружи очень схожи, имеют те же габариты и монтажные размеры.

Однако отличить можно по знаку плюс на корпусе и по несколько другим цветам панели:


Но правильнее отличать по заказанному номеру – он немного, но все же отличается:


Модель C2000

Модель C2000+

Ток HD
(ном)

Ток SHD
(ном)

Тормозной ключ

Фильтр ЭМС

Дроссель в звене постоянного тока

IP

VFD007C43E

VFD007C4EA-21

3.0

1.7

+

+

-

IP21

VFD015C43E

VFD015C4EA-21

4.0

3.0

+

+

-

IP21

VFD022C43E

VFD022C4EA-21

6.0

4.0

+

+

-

IP21

VFD037C43E

VFD037C4EA-21

9.0

6.0

+

+

-

IP21

VFD040C43E

VFD040C4EA-21

10.5

9.0

+

+

-

IP21

VFD055C43E

VFD055C4EA-21

12

10.5

+

+

-

IP21

VFD075C43E

VFD075C4EA-21

18

12

+

+

-

IP21

VFD110C43E

VFD110C4EA-21

24

18

+

+

-

IP21

VFD150C43E

VFD150C4EA-21

32

24

+

+

-

IP21

VFD185C43E

VFD185C4EA-21

38

32

+

+

-

IP21

VFD220C43E

VFD220C4EA-21

45

38

+

+

-

IP21

VFD300C43E

VFD300C4EA-21

60

45

+

+

-

IP21

VFD007C43A

VFD007C43A-21

3.0

1.7

+

-

-

IP21

VFD015C43A

VFD015C43A-21

4.0

3.0

+

-

-

IP21

VFD022C43A

VFD022C43A-21

6.0

4.0

+

-

-

IP21

VFD037C43A

VFD037C43A-21

9.0

6.0

+

-

-

IP21

VFD040C43A

VFD040C43A-21

10.5

9.0

+

-

-

IP21

VFD055C43A

VFD055C43A-21

12

10.5

+

-

-

IP21

VFD075C43A

VFD075C43A-21

18

12

+

-

-

IP21

VFD110C43A

VFD110C43A-21

24

18

+

-

-

IP21

VFD150C43A

VFD150C43A-21

32

24

+

-

-

IP21

VFD185C43A

VFD185C43A-21

38

32

+

-

-

IP21

VFD220C43A

VFD220C43A-21

45

38

+

-

-

IP21

VFD300C43A

VFD300C43A-21

60

45

+

-

-

IP21

VFD370C43S

VFD370C43S-00

73

58

-

-

+

IP00

VFD450C43S

VFD450C43S-00

91

73

-

-

+

IP00

VFD550C43A

VFD550C43A-00

110

91

-

-

+

IP00

VFD750C43A

VFD750C43A-00

150

110

-

-

+

IP00

VFD900C43A

VFD900C43A-00

180

150

-

-

+

IP00

VFD1100C43A

VFD1100C43A-00

220

180

-

-

+

IP00

VFD1320C43A

VFD1320C43A-00

260

220

-

-

+

IP00

VFD1600C43A

VFD1600C43A-00

310

260

-

-

+

IP00

VFD1850C43A

VFD1850C43A-00

370

310

-

-

+

IP00

-

VFD2000C43A-00

395

370

-

-

+

IP00

VFD2200C43A

VFD2200C43A-00

460

395

-

-

+

IP00

-

VFD2500C43A-00

481

460

-

-

+

IP00

VFD2800C43A

VFD2800C43A-00

550

481

-

-

+

IP00

VFD3150C43A

VFD3150C43A-00

616

550

-

-

+

IP00

VFD3550C43A

VFD3550C43A-00

683

616

-

-

+

IP00

-

VFD4000C43A-00

770

683

-

-

+

IP00

VFD4500C43A

VFD4500C43A-00

866

770

-

-

+

IP00

-

VFD5000C43A-00

930

866

-

-

+

IP00

-

VFD5600C43A-00

1094

930

-

-

+

IP00




И последнее по порядку, но не по значению – все перечисленные улучшения никак не отразились на цене.

Стоимость привода C2000+ точно соответствует стоимости соответствующего привода С2000.


С2000+ уже завозятся на склад в Украине.

Инструкция уже локализована и находится ЗДЕСЬ!
