Сервоприводы

ASD-**-F

Delta Electronics

, Сервоприводы для систем ЧПУ Delta

Характеристики

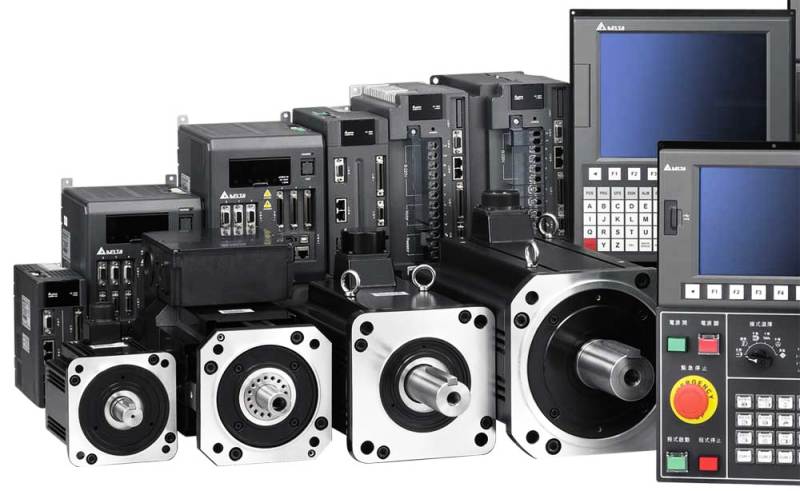

Для систем ЧПУ доступны три серии сервосистем Delta:

Высокопроизводительная сервосистема серии ASD-A2-F



  • Подключение осуществляется к высокопроизводительным серводвигателям с разрешением энкодера 20-бит серводвигателям серии ECMA, частотная характеристика до 1 кГц позволяет достичь высокую скорость и точность обработки
  • Встроенные функции интерполяции, компенсации трения и замкнутый контур управления позволяют подавлять резонанс и свести к минимуму вибрации, что улучшает стабильность и повышает качество обработки
  • Коммуникация по высокоскоростной системе управления перемещением DMCNET позволяет ЧПУ непосредственно управлять сервоприводами – регулировать усиление, задавать параметры привода, выполнять резервное копирование
  • Простота установки, монтажа и наладки



Трехкоординатная высокопроизводительная сервосистема серии ASD-M-F



  • Управление движением до трех осей с помощью одного процессора. Благодаря этому достигается высокая синхронность портального управления, упрощается монтаж и настройка системы. Есть возможность построения трехосевой системы с энергосбережением.
  • Подключение осуществляется к высокопроизводительным серводвигателям серии ECMA с разрешением энкодера 20-бит, частотная характеристика до 1 кГц позволяет достичь высокую скорость и точность обработки
  • Встроенные функции интерполяции, компенсации трения и замкнутый контур управления позволяют подавлять резонанс и свести к минимуму вибрации, что улучшает стабильность и повышает качество обработки
  • Коммуникация по высокоскоростной системе управления перемещением от Delta DMCNET позволяет ЧПУ непосредственно управлять сервоприводами – регулировать усиление, задавать параметры привода, выполнять резервное копирование
  • Эффективное сбережение энергии за счет перераспределения энергии между осями по общей шине DC

  • Простота установки, монтажа и наладки



Шпиндельный привод серии ASD-S-F



  • Поддержка шпиндельного двигателя с постоянными магнитами серии ECMS для высокоскоростного нарезания резьбы (до 6000 об/мин)
  • Поддержка индукционных шпиндельных двигателей
  • Возможность подключения конвертера сигналов серии ASD-IF (опция) для получения синусоидального сигнала обратной связи
  • Коммуникация по высокоскоростной системе управления перемещением DMCNET позволяет ЧПУ непосредственно управлять сервоприводами – регулировать усиление, задавать параметры привода, выполнять резервное копирование

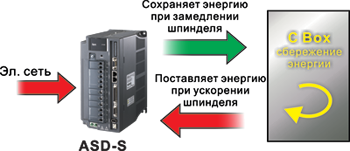

  • Снижает потребление электроэнергии для шпиндельных систем с помощью энергосберегающего устройства C-Box. Снижает потребление энергии более чем на 50% для высокоскоростных фрезерных и винторезных станков.

  • Двигатели серии ECMS имеют скорость ускорения от 0 до 6000 об/мин за 250мс (при значении инерции нагрузки не более 1.5)





Таблица соответствия сервопроводов с сериями серводвигателей в системах ЧПУ:



Сервопривода серии ASD-A2-F

Сервопривода серии ASD-M-F

Сервопривода серии ASD-S-F

Серводвигатели серии ECMC:        Серводвигатели серии ECMS:

Высокоскоростной шпиндельный двигатель с постоянными магнитами (РМ)

Асинхронный шпиндельный двигатель

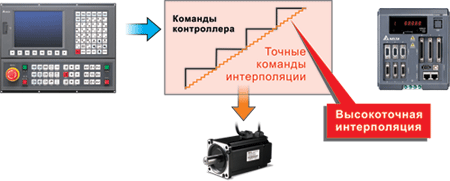

Команды высокоточной интерполяции

Сервоприводы Delta реализуют функцию высокоточной интерполяции, с помощью которой сглаживаются погрешности внутренних команд привода и управление работой серводвигателей происходит стабильнее и точнее. Точности этой системы будет достаточно даже для самых требовательных задач.

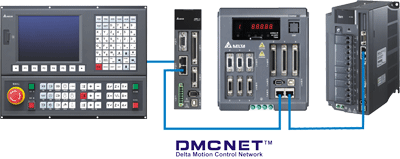

Высокоскоростные системы управления движением

При помощи высокоскоростной системы DMCNET можно быстро и просто настроить систему коммуникаций между компонентами. Монтаж значительно упрощается, комманды доставляются без задержек по времени и исчезает проблема потери высокоскоростных импульсных команд.

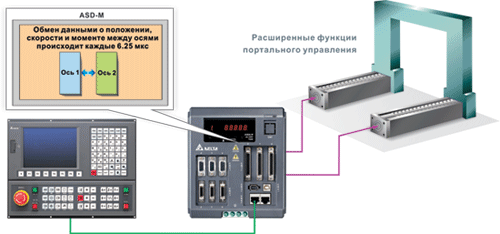

Трехосевое синхронное управление

Значительный объем перерабатываемых данных и расчетов при трехкоординатном управлении осуществляется цифровым сигнальным процессором. Этот тип процессора оптимизирован для максимально быстрого выполнения специальных математических функций, содержащих сложные алгоритмы обработки сигналов, что повышает синхронность и точность, позволяет реализовать полноценное портальное управление. В общих системах или конкретных подсистемах, независимо от того, равны нагрузки на оси или нет, сервоприводы серии ASDA-M-F реализуют точное и одновременное управление движением по каждой оси (координате).

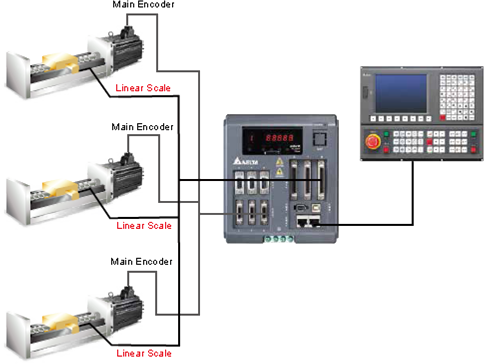

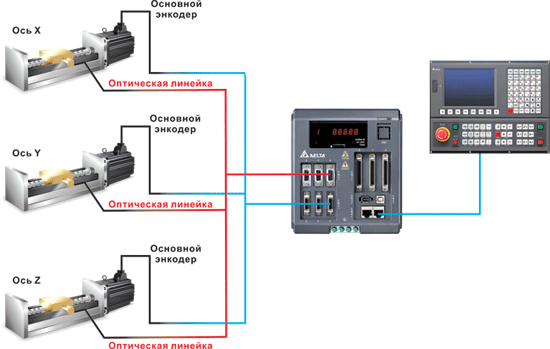

Высокоточный закрытый контур управления

Сервопривод получает сигналы от энкодеров или датчиков линейных перемещений для выполнения компенсации позиции в режиме реального времени. Таким образом, происходит снижение погрешностей от работы оборудования и повышается точность позиционирования.



Примеры применения:



Документация и каталоги



Информация для заказа

Название Описание Цена*
Наличие**
Перезвонить
Запросить
ASD-**-F Сервоприводы для систем ЧПУ Требует уточнения
Перезвоните сейчас!
Запросите сроки

Примечания:
*Цена без НДС
**Срок поставки отсутствующих на складе позиций - ориентировочный. Точный срок можно узнать по запросу, либо после размещения заказа
Цены и состояние склада обновляются 1 раз в сутки.
