Автоматизация цеха производства эмульсионных взрывчатых веществ на базе SCADA системы S3

22.01.2015 15:35
Очередное успешное внедрение SCADA система S3 на одном из горнодобывающих предприятий Днепропетровской области. На сей раз это АСУ ТП цеха производства эмульсионных взрывчатых веществ (ЭВВ) на Ингулецком ГОК, входящем в группу компаний Метинвест.

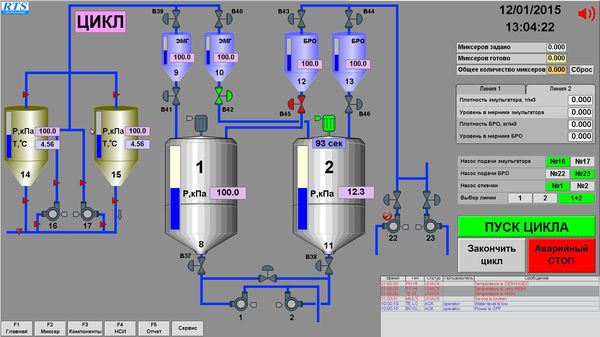

АСУ ТП цеха построена на базе резервируемого промышленного ПК Advantech под управлением SCADA системы S3 в среде QNX, выполняющей функции управления и визуализации процессов, а также регистрации всех производственных параметров и событий. Система обеспечивает автоматизированное производство ЭВВ с гарантированными характеристиками и максимальной производительностью. Это достигается за счет точности порционного дозирования компонент эмульсионной композиции (ЭК), выдержке времени при их перемешивании, непрерывном контроле основных технологических параметров, таких как плотность, уровень и температура, а также оптимальной синхронизации различных процессов.

Применение SCADA/SoftLogic S3 на базе ОСРВ QNX6 позволило реализовать все функции АСУ ТП средствами одного промышленного контроллера, а именно:

• сбор данных и управление,
• архивацию данных на базе СУБД MySQL5.1,
• регистрацию аварийных событий
• регистрацию действий оператора,
• позволяет качественно реализовать автоматизированное рабочее место оператора.

Алгоритмы управления реализованы на технологических языках  стандарта МЭК 61131-3 -  SFC, FBDи ST, что позволяет в дальнейшем осуществлять сопровождение ПО АСУ ТП техническим персоналом, не имеющим специальных навыков программирования.

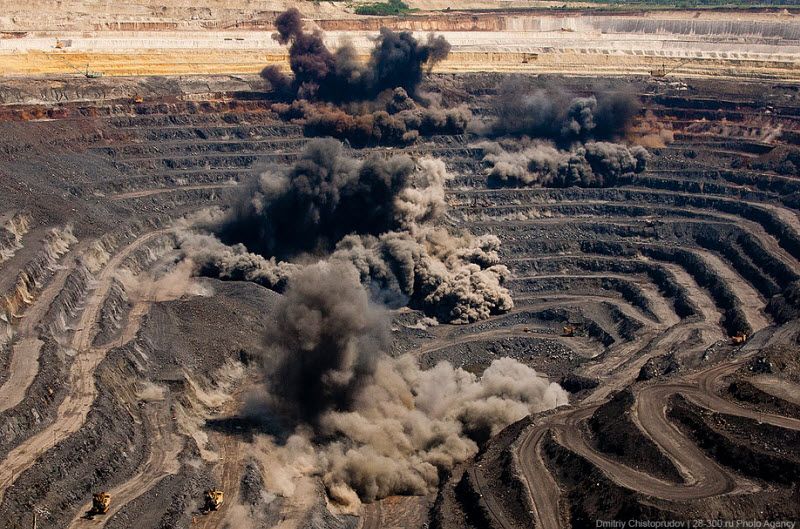

Эмульсионные взрывчатые вещества (ЭВВ) традиционно применяются для ведения взрывных работ в горнодобывающей промышленности как более дешевая и безопасная альтернатива тротилу. ЭВВ относятся к классу аммиачно-селитряных. Кроме аммиачной и натриевой селитры в их состав также входят нефтепродукты (нефть, машинное масло, дизельное топливо) и различные стабилизирующие добавки. ЭВВ почти не взрываются от механического воздействия, что облегчает их транспортировку, они значительно проще в работе – готовую жидкую композицию просто закачивают в подготовленные шпуры, а при их взрыве не выделяются токсичные газы. Срок хранения эмульсионных взрывчатых веществ ограничен, поэтому их хищение просто бессмысленно, а извлечение породы, которая возможно содержит в себе неразорвавшиеся заряды, через короткое время становится безопасным. ЭВВ имеет высокую эффективность, более низкую стоимость и значительно лучшие экологические показатели, чем тротил.

Ключевой особенностью эмульсионных ВВ является то, что в их состав не входят начальные материалы, классифицируемые как ВВ. Готовая композиция приобретает взрывчатые свойства лишь на конечной стадии изготовления, т. е. на месте будущего взрыва, смешиваясь с последним компонентом в специальных смесителях, непосредственно в процессе заряжения в скважину.

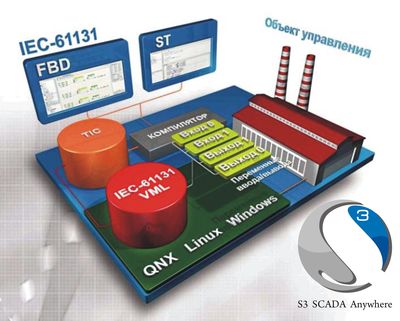

Ключевыми особенностямии программной среды реализации проекта, SCADA/SoftLogic S3, являются:

• Жесткое реальное время в задачах управления;
• Встроенный Softlogic с поддержкой языков стандарта IEC-61131;
• Поддержка ОС Windows/Linux;
• Возможности горячего резервирования;
• Единое поле переменных проекта;
• Отсутствие ограничений по количеству точек ввода-вывода и переменных;
• Гибкие возможности масштабирования системы от простых задач на несколько десятков точек до сложных многоузловых систем с тысячами параметров;
• Мощные возможности визуализации на основе векторной графики;
• Интегрированная среда разработки (IDE) со встроенным редактором технологических языков и мнемосхем, отладчиком, поддержкой групповых операций и возможностями автоконфигурирования проектов;
• Удобный редактор технологических языков MЭК 61131, позволяющий создавать собственные функциональные блоки на базе существующих с неограниченным уровнем вложения, редактор FBD и SFC программ.
• В комплект поставки входит большой набор драйверов для оборудования ведущих мировых, а также популярных отечественных производителей.

SCADA система S3 является собственным продуктом компании «СРВ-Украина», таким образом мы, как разработчик, имеем возможность обеспечивать максимальную поддержку проектов на всех этапах внедрения. Кроме того, являясь отечественной разработкой, она имеет значительное конкурентное преимущество по цене в сравнении с ближайшими аналогами.

Узнать больше о нашей SCADA системе  S3 и о решениях, построенных на ее основе, Вы можете на нашем сайте www.S3.com.ua или позвонив в один из наших офисов.
