Новая серия многоканальных модульных температурных контроллеров DTM от Delta Electronics

Новая серия многоканальных модульных температурных контроллеров DTM от Delta Electronics
25.01.2022 21:49
Новые многоканальные термоконтроллеры Delta DTM обеспечивает до 64-х независимых контуров управления температурами в одной сборке, а при использовании Modbus по RS-485/Ethernet — может управлять температурой 1000 точек, при полной изоляции между измерительными каналами.

Новая серия многоканальных температурных контроллеров названа новой несколько с натяжкой, она вышла на европейский рынке более года назад, и уже твердо является серийным, проверенным временем изделием. Термоконтроллеры DTM выполнены в модульном конструктиве с монтажом на DIN-рейку, что значительно облегчает их конфигурирование под конкретные задачи. Внешне дизайн строг и гармоничен, кроме того, очень напоминает ПЛК серий AS200/300, что сделает внешний вид шкафа в сочетании с данными ПЛК просто идеальным. Ну а если представить в том же шкафу блоки питания DRC или бюджетной линейки DRL, .... то дверь только со стеклом 🤓.

В состав линейки DTM входят модули ЦПУ, модули ввода/вывода, измерительные модули и кассеты расширения, устанавливаемые в измерительные модули или в ЦПУ.

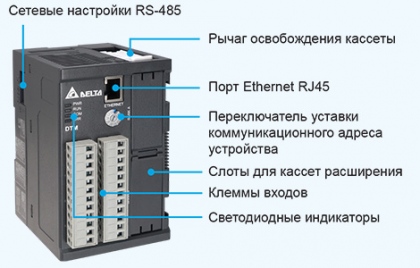

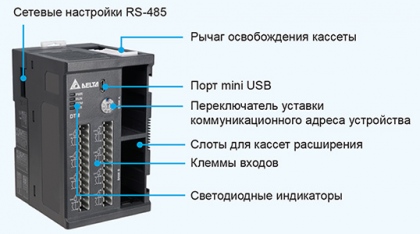

Непосредственно модуль ЦПУ DTM поддерживает до 8 измерительных входов для подключения различных типов температурных датчиков, что дает возможность управлять восемью различными выходами. Все входные каналы изолированы друг от друга для обеспечения высокой надежности связи и стабильности измерений.

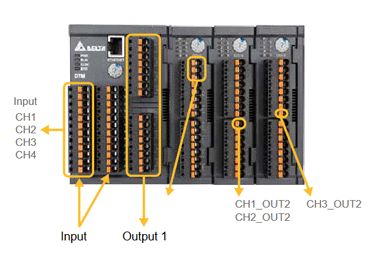

Одна сборка DTM может включать максимум один модуль ЦПУ, связанный с 7-ю измерительными модулями и 8-ю модулями расширения ввода/вывода. Такой набор дает возможность контролировать температуру в 64 точках одновременно и управлять соответствующим числом устройств. Для увеличения числа каналов измерения/управления температурой можно объединить в одну группу несколько сборок DTM, используя встроенные в модули ЦПУ интерфейсы RS485 или Ethernet.

Основные преимущества температурных контроллеров Delta Electronics DTM:

  • Модульная конструкция обеспечивает оптимальность конфигурации термоконтроллера под конкретную задачу и, соответственно, экономию средств
  • Легкость сборки и подключения
  • Широкий выбор модулей расширения для различных применений
  • Гибкая аппаратная и программная конфигурация
  • Каналы связи RS-485 и Ethernet с поддержкой протокола ModbusTCP
  • Сбор данных модулем ЦПУ для большей эффективности измерений и управления
  • Высокая плотность каналов на единицу объема
  • Многоканальное управление температурой (64 канала в одной сборке / до 1000 каналов по интерфейсам RS-485 или Ethernet)
  • Полная изоляция между измерительными каналами для обеспечения стабильности измерений
  • Частота дискретизации: 0.1 сек / на все 8 каналов
  • Аварии: 13 режимов аварий (требует установки аппаратных компонентов)

Доступные режимы регулирования:

  • ПИД
  • Программный режим ПИД
  • Автоматическая настройка
  • Ручной режим
  • Вкл/Выкл (ON/OFF)

Типы поддерживаемых входных сигналов:

  • Термопара: K, J, T, E, N, R, S, B, L, U, TXK
  • Термосопротивление: Pt100, JPt100, Ni120, Cu50
  • Аналоговый: по напряжению —0 ~ 50 мВ,0 ~ 5 В, 0 ~ 10 В; по току — 0 ~ 20 мА, 4 ~ 20 мА

Доступные типы выходов:

  • Реле: SPST, макс. номинальная нагрузка — 250 B переменного тока, резистивная нагрузка — 2A
  • Импульсное напряжение: DC 12 В ±10%c макс.величиной выходного тока 20 мA
  • Аналоговый ток: 4~20 мA (импеданс нагрузки ≤ 500 Ω)
  • Аналоговое напряжение: 0~10 В (импеданс нагрузки ≥ 1,000 Ω)

Программное обеспечение

Поставляемый бесплатно программный конфигуратор DTMSoft позволяет выполнить все необходимые настройки температурных контроллеров DTM. Для ускорения обмена данными конфигуратор дает возможность сгруппировать используемые параметры в блок последовательных коммуникационных адресов, чтобы читать их одним коммуникационным запросом. Кроме того, с помощью DTMSoft можно проводить мониторинг происходящих процессов и сохранять данные в csv-файл. В дальнейшем этот файл можно открыть в конфигураторе для анализа.

Если Вас заинтересовала данная серия термоконтроллеров, приглашаем Вас помочь в планировании поддержки на складе интересующих позиций. Если есть идеи планировании номенклатуры уже сейчас, не откладывайте, тем более, что Вас это ни к чему не обязывает, адрес для отправки заявок и предложений: sales@rts.ua

Номенклатура термоконтроллеров DTM

DTMN04 Термоконтроллер модуль, 4 измерительных универсальных входа, 2 слота под выходы
DTMN08 Термоконтроллер модуль, 8 измерительных универсальных входов, 2 слота под выходы
DTMR04 Термоконтроллер ЦПУ, 4 измерительных универсальных входа, RS485, Modbus, 2 слота под выходы
DTMR08 Термоконтроллер ЦПУ, 8 измерительных универсальных входов, RS485, Modbus, 2 слота под выходы
DTM-BDC Кассета на 4 токовых выхода (4 - 20 мА) для термоконтроллеров DTM
DTM-BDL Кассета на 4 потенциальных выхода (0 - 10 В) для термоконтроллеров DTM
DTM-BDR Кассета на 4 релейных выхода (2 А на контакт) для термоконтроллеров DTM
DTM-BDV Кассета на 4 импульсных выхода (транзистор 12 В) для термоконтроллеров DTM
DTM-CT030 Модуль для подключения 8 измерительных трансформаторов тока DT3-CT30A/DT3-CT100A
DTM-DOC Модуль расширения на 8 токовых выходов (4 - 20 мА) для термоконтроллеров DTM
DTM-DOL Модуль расширения на 8 потенциальных выходов (0 - 10 В) для термоконтроллеров DTM
DTM-DOR Модуль расширения на 8 релейных выходов (2 А на контакт) для термоконтроллеров DTM
DTM-DOV Модуль расширения на 8 импульсных выходов (транзистор 12 В) для термоконтроллеров DTM

Подробная презентация
