Технические решения “все-в-одном” - гибкий инструмент автоматизации ЖКХ

09.02.2014 19:28
Компания ООО «Н2О-Крым» любезно поделилась информацией об успешном использовании встроенного контроллера, часов/календаря реального времени и интерфейса пользователя собственной разработки преобразователя частоты CP2000 мощностью 45 кВт для изменения уставок давления в зависимости от времени суток, при модернизации насосной станции для водоснабжения одного из районов г. Саки, выполненного для Сакского филиала Крымского Республиканского предприятия «Вода Крыма».

Заказчик: Сакский филиал Крымского Республиканского предприятия «Вода Крыма»
Объект: скважина №10
Описание: выполнена модернизация насосной станции объекта (скважинный насос
ЭЦВ 10-120-60, мощностью 32 кВт), предназначенной для водоснабжения одного из районов города Саки. Реализован алгоритм работы насосной станции по временному графику.

Применен преобразователь частоты ТМ Delta VFD-CP2000  45 кВт, который позволил эксплуатировать насос в автоматическом режиме, поддерживать постоянное давление при изменении расхода, уменьшить расход электроэнергии, продлить ресурс эксплуатации  насосного оборудования, устранить гидроудары и порывы в водопроводной сети.

1. Насос
2. Манометр
3. Датчик давления
4. Преобразователь частоты
5. Ультразвуковой расходомер

В системе управления насосной станцией объекта водоснабжения используется преобразователь частоты Delta Electronics серии CP2000.

Одними из ключевых особенностей частотных преобразователей серии CP2000 являются:

• встроенный программируемый логический контроллер;
• часы реального времени;
• возможность изменения интерфейса оператора путем добавления пользовательских экранов;

Проект модернизации технических средств управления насосной станцией включает в себя оптимизацию алгоритма управления, пользовательского интерфейса оператора.

В результате насосная станция может работать с различными уставками давления, котороые необходимо поддерживать в системе водоснабжения, в зависимости от времени. Количество возможных интервалов времени в сутках, поддерживаемых алгоритмом в данном проекте, до 8ми.

Реализованный алгоритм позволяет оператору настроить (установить) набор параметров работы станции для любого из временных интервалов.

Также в каждом временном интервале могут быть заданы свои уставки спящего режима ПЧ – вход и выход, что позволяет гибко оперировать настройками.

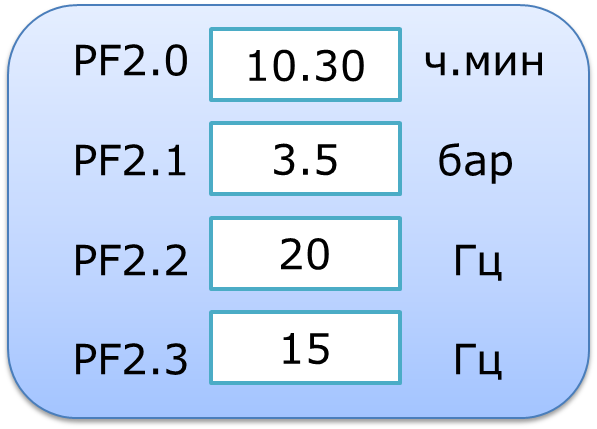

Пример пользовательского экрана

Установка параметров одного из временных интервалов

PF2.0 – время начала интервала
PF2.1 – давление в текущем интервале
PF2.2 – частота входа в спящий режим
PF2.3 – частота выхода из спящего режима

Преимущества использования ПЧ со встроенным ПЛК

• экономия средств по сравнению с решением – ПЧ + отдельный ПЛК или отдельные технические средства (аппаратные таймеры, реле и т.д.)
• конкурентные решения предлагаются обычно с отдельной картой расширения, что дороже
• при необходимости имеется возможность расширения предустановленных (заводских) режимов работы ПЧ, путем реализации алгоритма, решающего поставленную задачу в встроенном ПЛК
• средства программирования и конфигурирования позволяют расширить возможности графического терминала путем добавления пользовательских экранов на русском языке для отображения и изменения  оперативных данных от ПЧ и ПЛК, входов и выходов и т.д. Возможность создания простого, продуманного, интуитивно понятного интерфейса сокращает время на внедрение и подготовку оператора, пользователя.
• сокращение времени и экономия средств на настройку и пусконаладку, и сопровождение по сравнению с аналогичными решениями

Резюмируя, можно сказать, что подобные технические решения “все-в-одном” являются гибким инструментом автоматизации тех. процессов сектора ЖКХ

Подробнее:

 Информация H2O Крым
Сайт ООО H2O Крым
Статья о расширенных функциях преобразователя частоты CP2000 Delta Electronics
