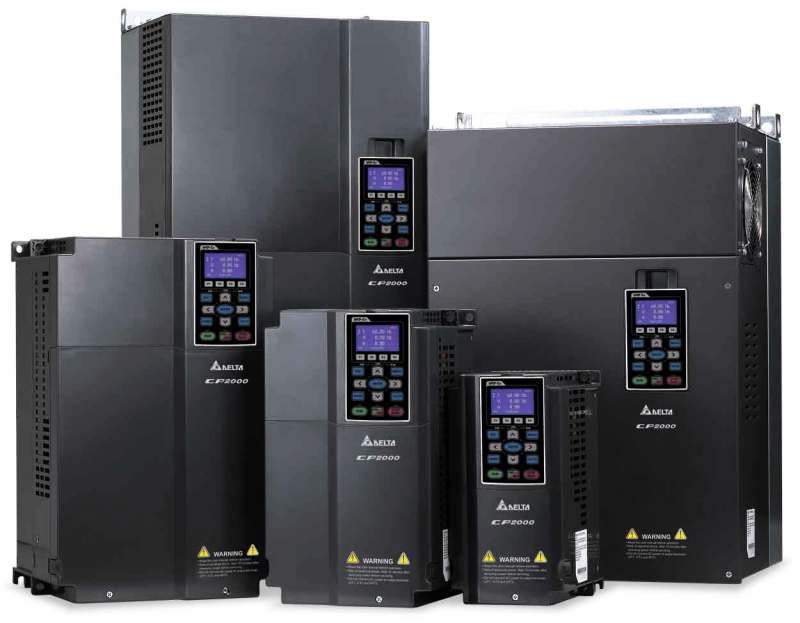

CP2000

Характеристики

Преимущества серии преобразователей частоты Delta CP2000:

1. Превосходное сочетание цена/функциональность.
2. Скалярное и векторное управление двигателем для механизмов с постоянным и переменным моментом нагрузки.
3. Поддержание технологических параметров (давление, температура, расход и т.д.) с помощью встроенного ПИД-регулятора.
4. Встроенная функция каскадного управления группой до 8 насосов позволяет минимальными средствами обеспечить оптимальное использование насосов в группе как с точки зрения экономии электроэнергии, так и с точки зрения выравнивания моторесурса.
5. Возможность отслеживания режима "сухого хода" по различным алгоритмам.
6. Встроенная возможность работы по протоколам BACnet (для системы "Умный дом") и Modbus в сочетании со встроенным контроллером на 10 000 шагов обеспечивает широкие возможности как по построению систем автоматики на базе преобразователя частоты, так и по встраиванию преобразователя в существующую систему управления.
7. Пожарный режим работы обеспечивает функционирование насосов и вентиляторов даже при сигналах аварии; в случае полного отказа преобразователя двигатель переключается на сеть.
8. Счетчик электроэнергии, позволяющий оценить эффективность использования преобразователя частоты.

Преобразователи частоты серии CP2000 включены в проектно-конструкторскую документацию на станции управления насосами в системах повышения давления, подачи ГВС, отопления, кондиционирования и вентиляции.

Основные особенности CP2000:

1. Модульная конструкция;
2. Встроенный ЖК дисплей, возможность копирования, сохранения, восстановления настроек;
3. Диапазон мощностей 0.75кВт ~ 400кВт (до 650кВт в ближайшем будущем);
4. Новая конструкция радиатора и фланцевое крепление в шкафу;
5. Встроенный MODBUS/BACnet интерфейс, модули расширения для DeviceNet, CANopen(DS402), PROFIBUS-DP, MODBUS TCP, EtherNet/IP;
6. Часы реального времени, календарь, счетчик электроэнергии;
7. Функция адаптации к изменениям нагрузки;
8. Соответствие международным стандартам CE/UL/CUL.

9. Русский интерфейс

   Меню пульта частотных преобразователей на русском языке



В качестве альтернативы преобразователям частоты CP2000 для управления насосами и вентиляторами могут использоваться преобразователи частоты универсальной серии VFD-E, универсальной компактной серии MS300 и экономичной насосно-вентиляторной серией VFD-EL

• Стандартные области применения приводов, управление скоростью;
• Область энергосбережения (кондиционеры, дымососы);
• Нагрузка с переменным моментом (насосы и вентиляторы);
• Системы многодвигательного управления с заданием числа включений или времени наработки для каждого мотора;
• Управление скоростью компрессоров при PID регулировании для поддержания постоянного давления;
• Станции управления насосами.

Примеры применения:

Документ	Язык	Дата	Файл
Система управления паровым котлом Е-12-1,4Р птицеводческого комплекса «ПРИОСКОЛЬЕ»	русский	26.05.2017	pdf 2,77 Мб
Станция управления насосами ЭП-СУН-3-2,2-IP54 с функцией автоматического управления запорно-регулирующим клапаном	русский	26.05.2017	pdf 2,41 Мб
Станции управления насосами для «Донэнерго»	русский	30.11.2016	pdf 683 Кб
Применение средств промышленной автоматизации Delta в технологических процессах производства искусственного сапфира	русский	04.02.2016	pdf 1,83 Мб
Система управления установкой производства творога	русский	27.10.2015	pdf 3,49 Мб
Управление бойлерной системой, работающей на угольном топливе	русский	27.10.2015	pdf 3,26 Мб
Шкаф управления 2-мя конденсаторами холодильной машины	русский	01.10.2015	pdf 1,18 Мб
Применение оборудования DELTA в станциях управления глубинными насосами (СУНГ-ПЧ)	русский	18.12.2014	pdf 1,87 Мб
Применение ПЧ серии CP2000 для управления насосами и вентиляторами на заводе по производству биомассы, Италия	русский	11.09.2014	pdf 1,27 Мб
Подача воды в снежную пушку на горнолыжном курорте «Солнечная долина» (Челябинская обл.)	русский	28.08.2014	pdf 305 Кб

Документация и каталоги

Документ	Язык	Дата	Файл
Руководство по эксплуатации CP2000 (полная версия)	русский	06.09.2020	pdf 36,23 Мбайт
Руководство по эксплуатации CP2000	английский	21.08.2019	pdf 54,79 Мбайт
WPLSoft 2.48 (ПО для прогр. встроенного ПЛК, поддерживает Windows® XP/Vista/7/8 (32-bit/64-bit))	английский	13.08.2019	zip 80,09 Мбайт
Каталог обзорный "Преобразователи частоты Delta Electronics"	русский	28.05.2019	pdf 15,77 Мбайт
Каталог по преобразователям частоты CP2000	английский	26.04.2019	pdf 5,58 Мбайт
Лист технических данных на преобразователи частоты CP2000 (690В)	английский	18.12.2018	pdf 2,53 Мбайт
VFDSoft V1.58 (ПО для настройки и мониторинга преобразователей VFD) Windows® XP SP3 (32bit), 7 (32bit/64bit)	английский	13.09.2018	zip 34,52 Мбайт
Краткое руководство по эксплуатации ПЧ серии CP2000 (печатная версия)	русский	21.03.2018	pdf 38,23 Мбайт
Руководство пользователя к программе VFDSoft	английский	22.03.2017	pdf 6,09 Мбайт
Презентация по преобразователям частоты CP2000	русский	22.03.2017	pdf 0,96 Мбайт
Получение адреса DeviceNet	русский	24.11.2016	zip 0,01 Мбайт
Руководство по применению C2000 / CP2000 / CH2000	английский	16.06.2016	pdf 12,29 Мбайт
Решения Delta Electronics для водоснабжения, водоотведения и отопления	русский	31.07.2015	pdf 2,38 Мбайт
Инструкции по настройке и подключению термодатчика двигателя PTC	английский	23.07.2015	pdf 0,79 Мбайт
Описание функции STO в ПЧ Delta Electronics	русский	28.04.2015	pdf 2,39 Мбайт
Пример программы для связи панели TP с VFD (.tpe)	русский	15.01.2014	rar 0 Мбайт
Чертежи CAD (2D&3D) преобразователей частоты VFD-CP (размеры E-H) и пульта KPC-CC01	английский	15.10.2013	zip 30,14 Мбайт
Чертежи CAD (2D&3D) преобразователей частоты VFD-CP (размеры A-D) и пульта KPC-CC01	английский	15.10.2013	zip 15,19 Мбайт
Обзорная листовка "Преобразователи частоты серии VFD"	русский	28.06.2013	pdf 0,55 Мбайт
Как настроить индикацию сигнала обратной связи ПИД-регулятора в единицах пользователя	русский	12.04.2013	pdf 0,26 Мбайт
Руководство по переходу/замене преобразователей частоты серии VFD-F на VFD-CP2000	русский	30.05.2012	pdf 3,35 Мбайт
Техническое описание дросселей ED3S	русский	12.10.2010	pdf 0,19 Мбайт
Техническое описание дросселей ED3N	русский	12.10.2010	pdf 0,23 Мбайт
